About the Product

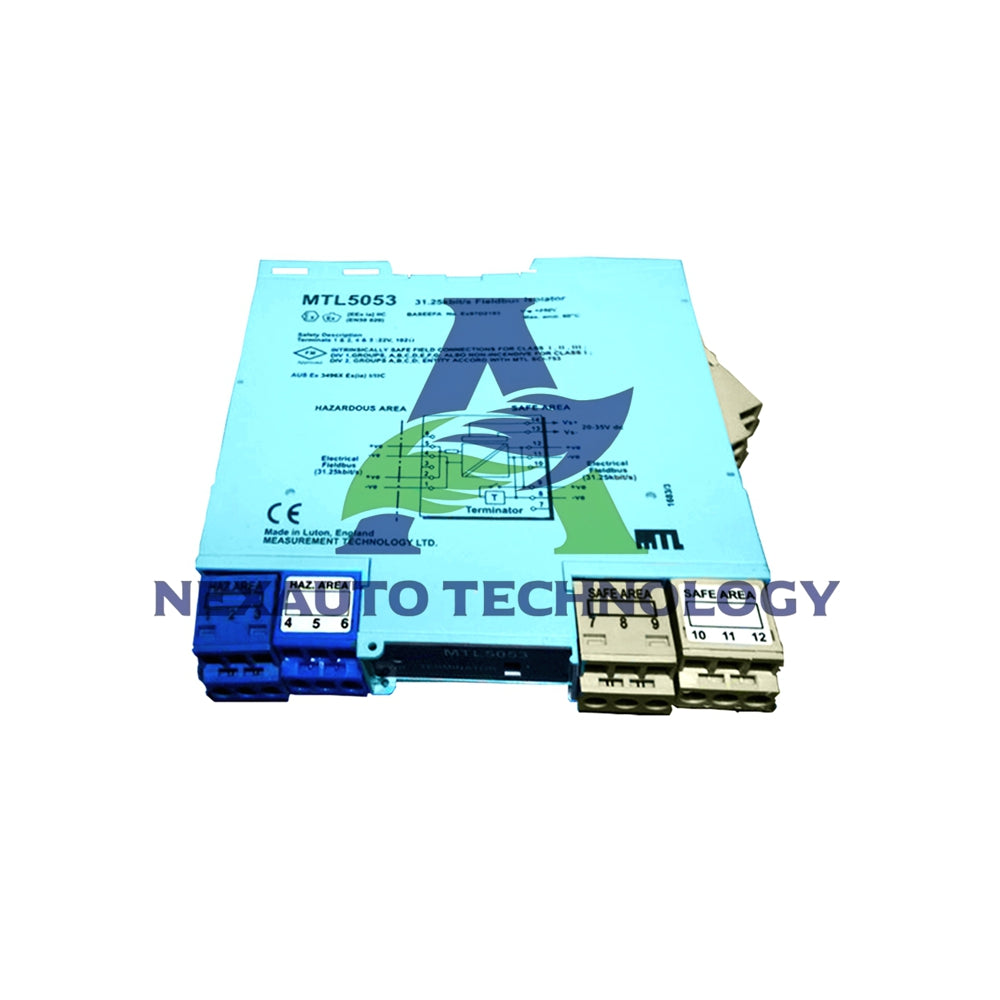

MTL5053 Fieldbus изолатор за опасни зони

Разширява 31.25kbit/s H1 fieldbus мрежи в Зона 0 с интегриран захранващ блок

Основни характеристики

Сертификация Сертифициран за Зона 0, IIC, T4-T6
Захранване 18.4V ±2% (макс. 80mA)
Комуникация 31.25kbit/s H1 fieldbus
Инсталация DIN шина с разстояние 10 мм

Технически спецификации

Параметър Спецификация
Диапазон на входното напрежение 20-35V DC
Изходно захранване за Fieldbus 18.4V ±2%, макс. 80mA
DC Импеданс 105Ω ±3%
Консумация на енергия 135mA @24V (типично)
Изолационно напрежение 250V AC
Работна температура -20°C до +60°C (45°C ако не е вертикално)

Свързвания на клемите

Терминал Функция
1 Отрицателен полюс на fieldbus в опасна зона
2 Положителен полюс на fieldbus в опасна зона
4-5 Опционални връзки за HHC
8,11 Отрицателен полюс на fieldbus в безопасна зона
9,12 Положителен полюс на fieldbus в безопасна зона
13-14 Захранване (20-35V DC)

Бележки за инсталация

  • Монтирайте на хоризонтална DIN шина на вертикална повърхност
  • Поддържайте разстояние 10 мм между устройствата
  • Използвайте дистанционери MTL MS010 при необходимост
  • Максималната температура е намалена до 45°C, ако не е монтирано вертикално

Информация за безопасност

Клеми 1-2 22V, 102Ω, 216mA
Um = 250V rms/dc

Съответствие

Захранване, съвместимо с Fieldbus Foundation™ Type 133 IS
