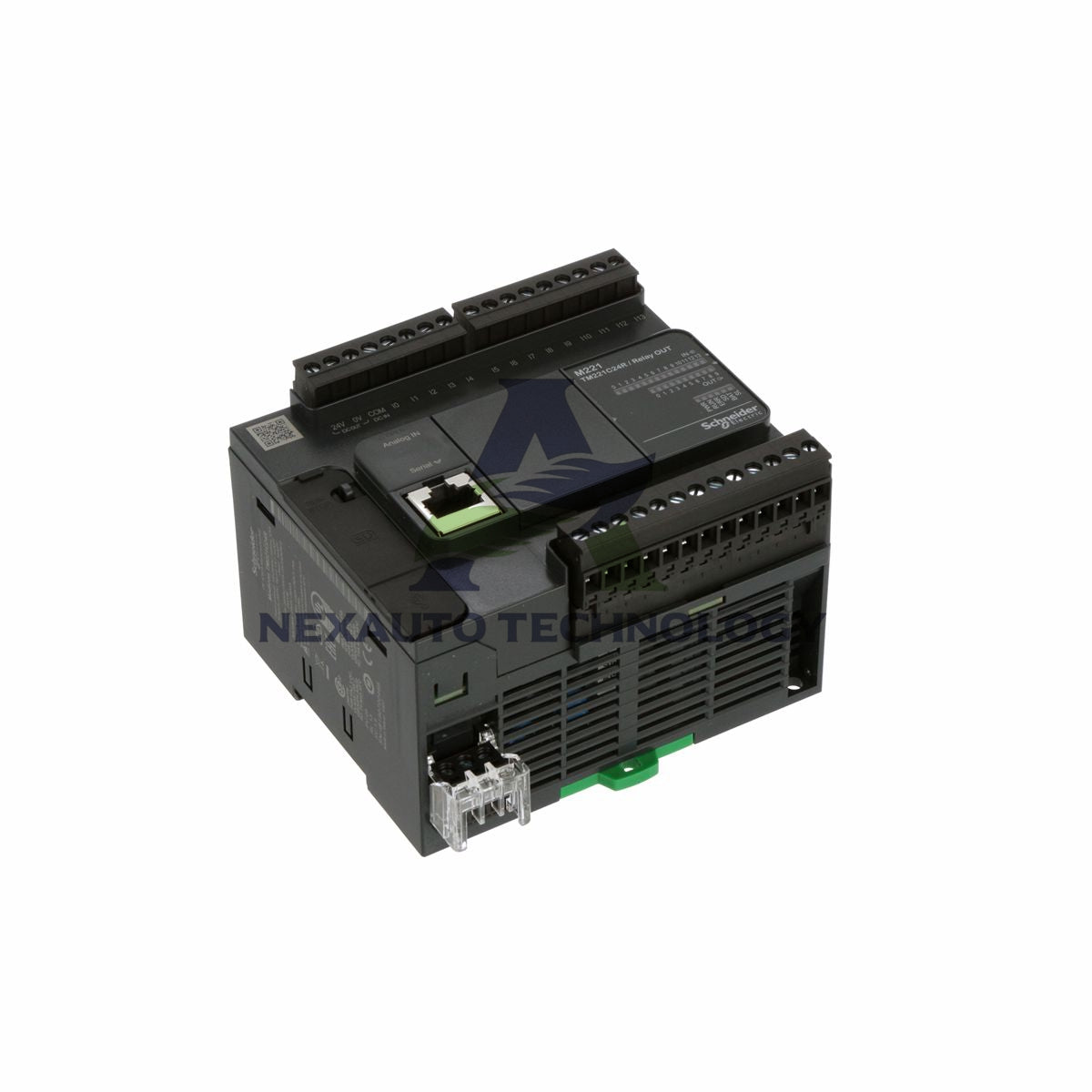

TM221C16R Modicon M221 програмируем логически контролер с 16 релeйни входа/изхода Schneider

Логически контролер TM221C16R Modicon M221 – 16 I/O, 7 релейни изхода, 100–240 V AC

Основни технически спецификации

• Марка: Schneider Electric
• Модел: TM221C16R
• Серия: Modicon M221
• Брой дискретни I/O: 16 (9 дискретни входа + 7 релейни изхода)
• Аналогови входове: 2 канала, диапазон 0–10 V, разделителна способност 10 бита
• Захранващо напрежение: 100–240 V AC, 50/60 Hz, граници 85–264 V
• Тип дискретни изходи: Нормално отворени релейни изходи, 2 A на изход
• Изходно напрежение: 5–125 V DC / 5–250 V AC
• Входно напрежение: 24 V DC, логика с оттичане или източник на ток
• Бързи входове: 4 HSC входа до 100 kHz, 32-битово броене
• Памет: 256 kB RAM за потребителското приложение, 256 kB за вътрешни променливи
• Резервно съхранение: 256 kB флаш памет, опционална SD карта до 2 GB
• Часовник за реално време: Вграден, отклонение ≤ 30 s/месец при 25 °C
• PID управление: До 14 едновременни контура
• Комуникация: USB mini-B, RS485, серийни връзки RS232/RS485
• Протоколи: Modbus RTU/ASCII master/slave, SoMachine-Network

Подробности за производителността и точността

• Аналогова разделителна способност: 10 бита, стойност на LSB 10 mV
• Време за преобразуване: 1 ms на канал плюс един цикъл на контролера
• Грешка на абсолютната точност: ±1 % от пълния диапазон за аналоговите входове
• Време за реакция на входа: 5 µs включване за бързите входове I0, I1, I6, I7
• Време за реакция на изхода: 10 ms включване и изключване за релейните изходи
• Конфигурируемо филтриране: 0 ms, 3 ms или 12 ms филтриране на входа
• Честота на броене: 100 kHz в режим HSC на бързия вход
• Време за изпълнение: 0.2 µs на булева инструкция
• Време за изпълнение на K инструкция: 0.3 ms за събитийни и периодични задачи

Електрическа и механична издръжливост

• Механична издръжливост: ≥ 20,000,000 цикъла за релейния изход
• Електрическа издръжливост: 100,000 цикъла за индуктивен AC-15 при 240 V / 120 VA
• Честота на превключване: 20 операции в минута при максимално натоварване
• Минимално натоварване: 1 mA при 5 V DC за релейния изход
• Изолация: 2300 V AC между изхода и вътрешната логика
• Изолация: 500 V AC между входа и вътрешната логика
• Изолация: 1500 V AC между захранването и земята
• Захранване за сензори: 24 V DC при 250 mA от контролера

Устойчивост на околната среда и имунитет

• Работна температура: -10 до 55 °C при хоризонтален монтаж, -10 до 35 °C при вертикален монтаж
• Температура на съхранение: -25 до 70 °C
• Относителна влажност: 10–95 % без кондензация
• Степен на защита: IP20 с поставен защитен капак
• Степен на замърсяване: ≤ 2
• Работна надморска височина: 0–2000 m
• Надморска височина при съхранение: 0–3000 m
• Електростатичен разряд: 4 kV контактно, 8 kV въздушно съгласно EN/IEC 61000-4-2
• Електромагнитни полета: 10 V/m (80 MHz–1 GHz) съгласно EN/IEC 61000-4-3
• Бързи преходни импулси: 2 kV по захранващите линии, 2 kV по релейния изход съгласно EN/IEC 61000-4-4
• Устойчивост на пренапрежение: 2 kV по захранващите линии в общ режим съгласно EN/IEC 61000-4-5
• Провеждани смущения: 10 Vrms (0.15–80 MHz) съгласно EN/IEC 61000-4-6
• Устойчивост на вибрации: 3.5 mm (5–8.4 Hz), 1 gn (8.4–150 Hz)
• Устойчивост на удар: 98 m/s², продължителност на импулса 11 ms

Ръководство за монтаж

• Монтирайте контролера върху DIN шина TH35-15 или TH35-7.5 съгласно IEC 60715.
• Можете също да използвате монтажна плоча или панел с включения комплект за закрепване.
• Свържете захранването 24 V DC към 3-полюсния клемен блок.
• Използвайте 4-полюсния конектор за аналоговите входове.
• Свържете входовете и изходите към сваляемите винтови клемни блокове.
• Дължината на екранирания кабел за бързите входове не трябва да надвишава 10 m.
• Дължината на неекранирания кабел за изходите и цифровите входове не трябва да надвишава 30 m.
• Дължината на неекранирания кабел за аналоговите входове не трябва да надвишава 1 m.
• Спазвайте изолацията от 2300 V AC между изхода и вътрешната логика.
• Осигурете свободен въздушен поток около контролера за правилно охлаждане.

Съдържание на комплекта

• 1 × логически контролер TM221C16R
• 1 × 3-полюсен конектор за захранване
• 1 × 4-полюсен конектор за аналогови входове
• 1 × сваляем винтов клемен блок за входовете
• 1 × сваляем винтов клемен блок за изходите
• 1 × комплект за закрепване при монтаж на панел
• 1 × кратко ръководство за започване

Доставка и поддръжка

• Изпращаме с FedEx, UPS и DHL до повечето дестинации по света.
• Изпращаме наличните артикули в рамките на 5 дни след потвърждение на поръчката.
• Предлагаме 30-дневен срок за връщане за допустимите поръчки.
• Всички устройства са чисто нови и оригинални.
• Свържете се с нас за цени при количества или техническа помощ при избора.

Често задавани въпроси

• В: TM221C16R чисто нов и оригинален ли е?
  О: Да, всяко устройство е чисто ново и оригинално.
• В: Имате ли TM221C16R на склад?
  О: Да, поддържаме наличности от този модел и го изпращаме в рамките на 5 дни.
• В: Какви методи за доставка използвате?
  О: Използваме FedEx, UPS и DHL за международни доставки.
• В: Мога ли да върна контролера, ако не е подходящ?
  О: Да, приемаме връщания в рамките на 30 дни.
• В: Колко релейни изхода има този контролер?
  О: Той има 7 релейни изхода и 9 дискретни входа.
• В: Каква е разделителната способност на аналоговия вход?
  О: Аналоговите входове предлагат разделителна способност 10 бита с LSB 10 mV.
• В: Какво захранващо напрежение приема TM221C16R?
  О: Приема 100–240 V AC при 50/60 Hz.
• В: Мога ли да разширя I/O над 16 точки?
  О: Да, можете да добавите до 4 разширителни модула.
• В: Какъв е диапазонът на работната температура?
  О: Работи от -10 до 55 °C при хоризонтален монтаж.
• В: Поддържа ли комуникация по Modbus?
  О: Да, поддържа Modbus RTU/ASCII master и slave.
• В: Колко PID контура може да управлява?
  О: Управлява до 14 едновременни PID контура.
• В: Каква е максималната честота на броене?
  О: Режимът HSC на бързия вход достига 100 kHz.
