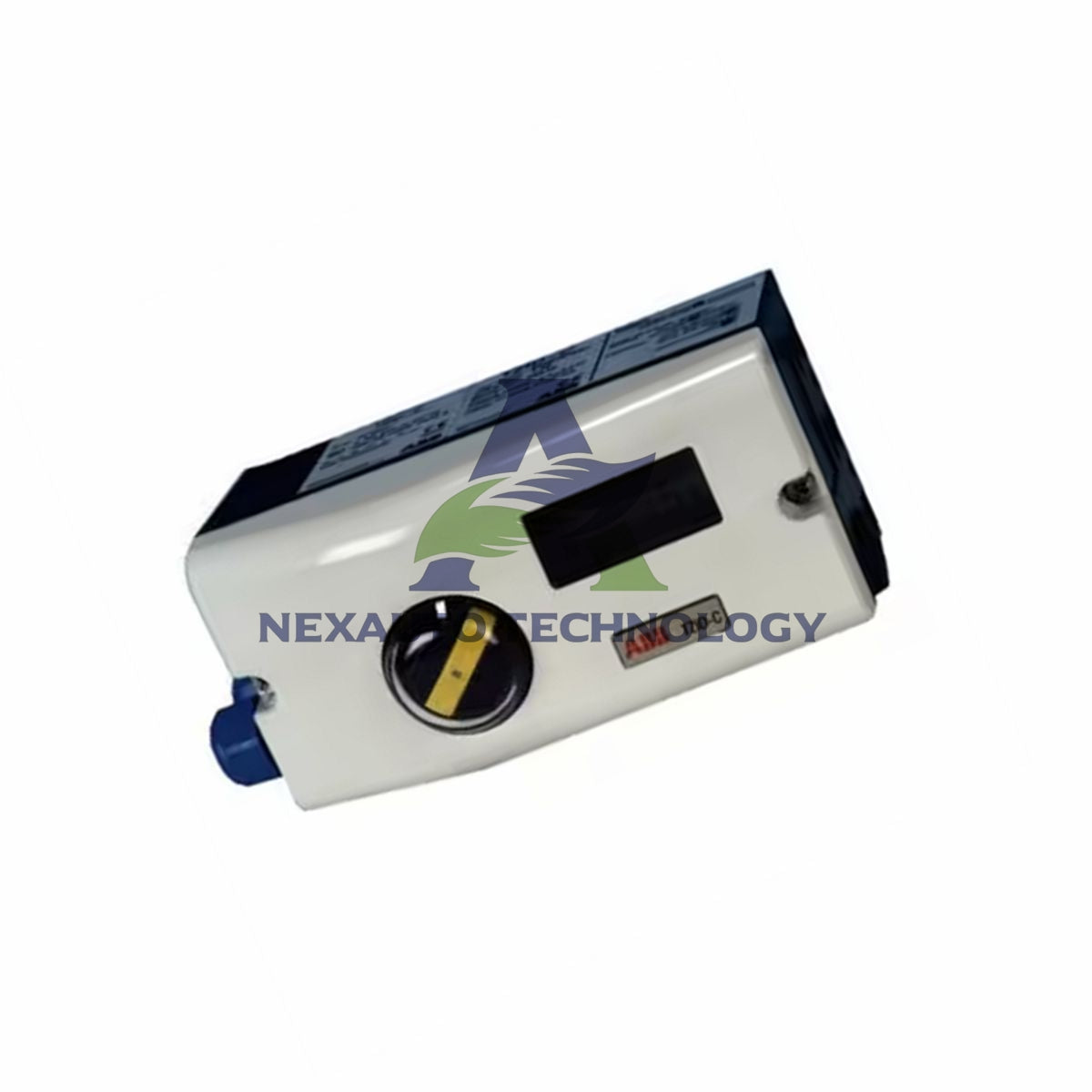

V18345-1010120001 ABB TZIDC електропневматичен позиционер

V18345-1010120001 ABB TZIDC електропневматичен позиционер

Технически спецификации

• Марка: ABB
• Модел: V18345-1010120001
• Серия: TZIDC
• Категория: Електропневматичен позиционер
• Входен сигнал: 4...20 mA, двупроводна технология
• Комуникационен порт: Конектор за LKS адаптер
• Взривозащита: Без
• Изход / безопасно положение: Еднодействащ, с безопасно отказване
• Пневматични връзки: Резба за кабел 1/2-14 NPT; резба за въздушна тръба 1/4-18 NPT
• Захранващо налягане: 1.4...6 bar (20...90 psi)
• Разход на въздух: Под 0.03 kg/h (0.015 scfm), независимо от захранващото налягане
• Материал на корпуса: Алуминий със защита IP 65 / NEMA 4X
• Повърхност / цвят: Електростатичен потапящ лак с епоксидна смола, термично втвърден; корпус в черен цвят RAL 9005, матов; капак Pantone 420
• Тегло: 1.7 kg
• Цифров вход: 0...5 V DC за логическа „0“; 11...30 V DC за логическа „1“
• Цифров изход: Управляваща верига съгласно DIN 19234/NAMUR; захранващо напрежение 5...11 V DC

Работни характеристики и точност

• Характеристична крива: Линейна, равнопроцентна 1:25 или 1:50, или 25:1 или 50:1, както и свободна конфигурация с 20 референтни точки
• Диапазон на сигнала: Мин. 4 mA, макс. 20 mA (0...100%), свободно избираем за работа с разделен диапазон
• Минимален диапазон: 20% (3.2 mA); препоръчителен диапазон над 50% (8.0 mA)
• Ограничение на хода: Ходът на позициониране се намалява свободно в диапазона 0...100%, с минимална стойност 20%
• Функция за изключване: Настройва се отделно за всяко крайно положение и задвижва изпълнителния механизъм до зададената граница
• Удължаване на времето за ход: Увеличава максималното време за пълен ход и се настройва отделно за всяка посока

Експлоатационни възможности при различни условия на околната среда

• Околна температура: -40...85 °C за експлоатация, съхранение и транспорт
• Забележка за близостните превключватели: -25...85 °C при използване на превключватели SJ2-S1N (NO)
• Относителна влажност (при експлоатация): 95% средногодишно, допуска се кондензация
• Относителна влажност (при транспорт и съхранение): 75% средногодишно, без кондензация

Електрически и пневматични връзки

• Винтови клеми: Макс. 1.0 mm² за опциите; макс. 2.5 mm² за аналоговия сигнал
• Забележка за клемите: Не подлагайте клемите на механично натоварване
• Кабелен вход: Два резбовани отвора 1/2-14 NPT или M20 x 1.5 (единият с кабелен щуцер, другият с тръбна запушалка)
• Пневматични връзки: Резби G 1/4 или 1/4-18 NPT

Действие и поведение на сигнала

• Нарастващ сигнал: 4...20 mA съответства на положение на изпълнителния механизъм 0...100%
• Нарастващ сигнал (обратен): 20...4 mA съответства на положение на изпълнителния механизъм 0...100%

Изисквания към подавания въздух

• Използвайте приборен въздух без масло, вода и прах съгласно DIN/ISO 8573-1
• Поддържайте замърсяването и съдържанието на масло в границите на клас 3
• Поддържайте максимален размер на частиците 5 µm и максимална концентрация на частиците 5 mg/m³
• Поддържайте концентрацията на масло максимум 1 mg/m³
• Задайте точката на оросяване под налягане на 10 K под работната температура
• Не превишавайте максималното работно налягане на изпълнителния механизъм

Ръководство за монтаж

• Монтирайте позиционера към линейни изпълнителни механизми съгласно стандартите DIN/IEC 534 и NAMUR
• Монтирайте позиционера към ротационни изпълнителни механизми съгласно стандартите VDI/VDE 3845
• Използвайте интегриран монтаж, когато конструкцията на изпълнителния механизъм го позволява
• Свържете двупроводния вход 4...20 mA към системата за управление
• Свържете въздушните тръби с резби 1/4-18 NPT, а кабелните щуцери — с резби 1/2-14 NPT
• Задайте захранващо налягане между 1.4 и 6 bar (20...90 psi)
• Конфигурирайте ограничението на хода, функцията за изключване и времето за ход според нуждите
• Проверете действието при отказ след монтажа, за да потвърдите безопасната работа

Съдържание на опаковката

• 1 x Електропневматичен позиционер ABB V18345-1010120001 TZIDC
• 1 x Конектор за LKS адаптер
• 1 x Комплект кабелен щуцер и тръбна запушалка
• 1 x Комплект монтажни принадлежности
• 1 x Документация на продукта

Доставка

• Изпращаме с FedEx, UPS и DHL за надеждна доставка по целия свят
• Изпращаме поръчките в рамките на 5 дни след потвърждение на плащането
• Поддържаме този модел на склад за бърза обработка на поръчките

Често задавани въпроси

• Този продукт чисто нов и оригинален ли е? Да, предлагаме чисто нови оригинални позиционери ABB.
• Имате ли V18345-1010120001 на склад? Да, този модел е наличен на склад.
• Колко бързо изпращате? Изпращаме в рамките на 5 дни след потвърждение на поръчката.
• Кои куриери използвате? Използваме обичайни куриери като DHL, FedEx и UPS.
• Мога ли да върна продукта? Да, приемаме връщания в рамките на 30 дни.
• Какъв входен сигнал приема този позиционер? Приема двупроводен входен сигнал 4...20 mA.
• Какъв диапазон на захранващото налягане е необходим? Необходимо е захранващо налягане 1.4...6 bar (20...90 psi).
• Поддържа ли комуникация HART? Да, поддържа HART Protocol 5.1 чрез сигналната линия 20 mA.
• Какъв е диапазонът на околната температура? Работи при -40...85 °C за експлоатация, съхранение и транспорт.
• Какъв клас на защита осигурява корпусът? Алуминиевият корпус осигурява защита IP 65 и NEMA 4X.
• Как се държи при прекъсване на електрозахранването? Използва еднодействаща изходна конструкция с безопасно отказване.
• Мога ли да го използвам за работа с разделен диапазон? Да, диапазонът на сигнала може да се избира свободно, с минимален диапазон 20%.
