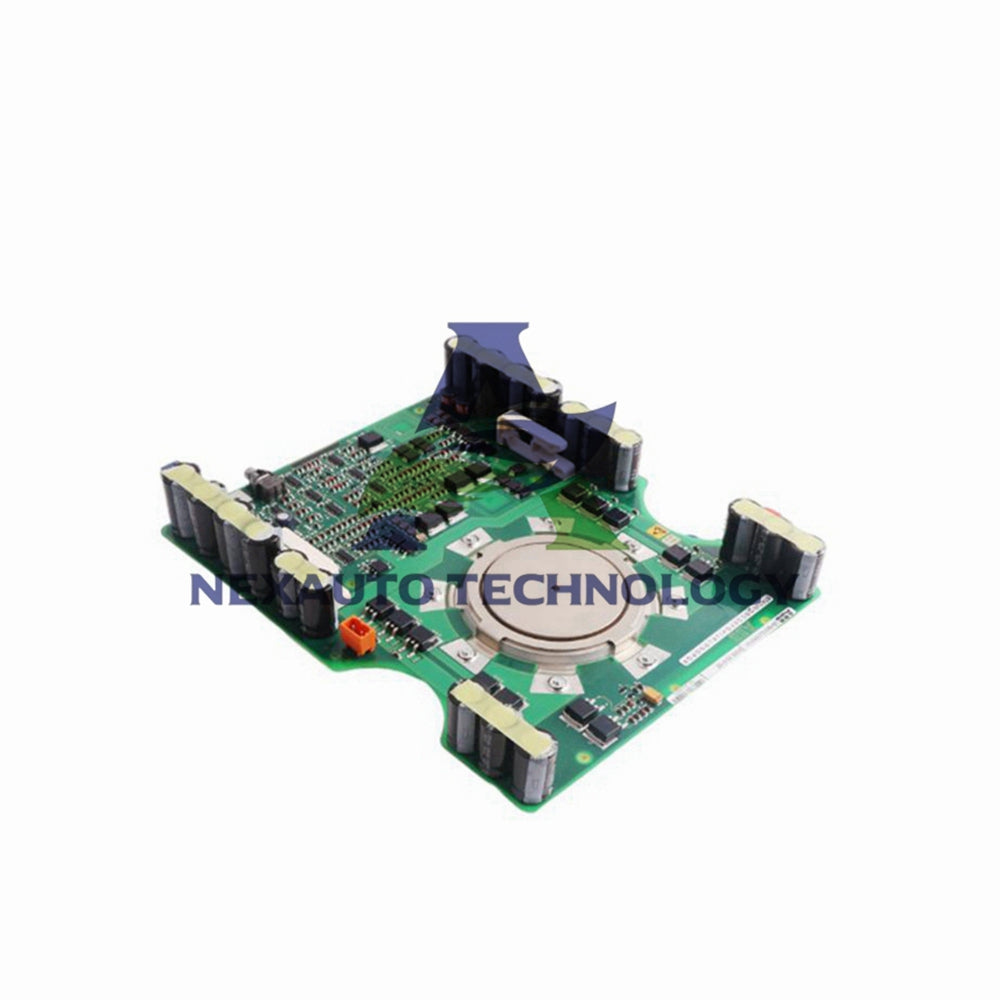

5SHX0445D0001 ABB IGCT Modul 3BHL000382P0101

ABB IGCT-Modul - 5SHX0445D0001 mit 3BHB004027R0101 und 3BHL000382P0101

ABB liefert Hochleistungs-Halbleiterlösungen. Das 5SHX0445D0001 IGCT-Modul (Integrierter Gate-Kommutierter Thyristor) bietet überlegene Schaltleistung für Mittelspannungsantriebe. Dieses Modul beinhaltet die zugehörigen Komponenten 3BHB004027R0101 und 3BHL000382P0101. Es eignet sich für industrielle Motorantriebe, Stromrichter und erneuerbare Energiesysteme. Hergestellt von ABB.

Produktübersicht

• Hersteller: ABB
• Modell: 5SHX0445D0001
• Zugehörige Teilenummern: 3BHB004027R0101, 3BHL000382P0101
• Produkttyp: IGCT-Modul (Integrierter Gate-Kommutierter Thyristor)
• Zustand: Neu und originalverpackt
• Garantie: 12 Monate

Elektrische Werte

• VDRM (Wiederholbare Spitzensperrspannung): 4500 V
• ITAV (Durchschnittlicher Durchlassstrom): 440 A
• ITSM (Nicht wiederholbarer Spitzenstoßstrom): 6200 A bei 50 Hz, 6500 A bei 60 Hz
• di/dt (Kritische Anstiegsrate des Durchlassstroms): 500 A/µs
• dv/dt (Kritische Anstiegsrate der Sperrspannung): 2000 V/µs
• VT (Durchlassspannung): 2,1 V typisch bei 440 A
• IG (Benötigter Gate-Strom): 200 mA typisch
• VG (Gate-Spannung): 20 V

Schaltcharakteristiken

• Einschaltzeit (ton): 2,0 µs typisch
• Abschaltzeit (toff): 5,0 µs typisch
• Speicherzeit (ts): 12 µs maximal
• Abfallzeit (tf): 1,5 µs typisch
• Schaltfrequenz: Bis zu 500 Hz
• Betrieb ohne Snubber: Ja, integrierter Gate-Treiber ermöglicht schaltfreies Abschalten

Thermische Spezifikationen

• Sperrschichttemperatur (Tvj): -40°C bis +125°C
• Lagertemperatur (Tstg): -40°C bis +85°C
• Wärmeübergangswiderstand Sperrschicht zu Gehäuse (Rth(j-c)): 0,045 K/W
• Wärmeübergangswiderstand Gehäuse zu Kühlkörper (Rth(c-h)): 0,010 K/W mit Wärmeleitpaste
• Maximale Gehäusetemperatur (Tc): 85°C bei Nennstrom

Leistungsaufnahme

• Leistungsaufnahme im eingeschalteten Zustand: 950 W typisch bei 440 A
• Leistungsaufnahme im Aus-Zustand: maximal 5 W
• Gate-Ansteuerleistung: typischerweise 4 W
• Gesamtleistungsverlust: ca. 1000 W bei Volllast

Gate-Ansteuerspezifikationen (3BHB004027R0101)

• Teilenummer: 3BHB004027R0101
• Funktion: Gate-Treiberplatine für IGCT-Modul
• Versorgungsspannung: 24 V DC ± 10 %
• Gate-Ausgangsspannung: 20 V
• Maximaler Gate-Strom: 10 A
• Glasfaser-Eingänge: 2 Kanäle
• Statusrückmeldung: Glasfaserausgang für Spannungsstatus
• Schutzfunktionen: Überspannungserkennung, Kurzschlussschutz

Spezifikationen der Schnittstellenplatine (3BHL000382P0101)

• Teilenummer: 3BHL000382P0101
• Funktion: Schnittstellen-Adapterplatine
• Anschlusstyp: 34-polige Flachbandkabel-Schnittstelle
• Signaltrennung: Optische Trennung zwischen Steuerung und Leistung
• Betriebsspannung: 5 V DC und 24 V DC
• Temperaturbereich: 0°C bis +70°C

Mechanische Spezifikationen

• Modulabmessungen (B x T x H): 140 mm x 110 mm x 52 mm
• Gewicht (5SHX0445D0001): ca. 1,8 kg
• Gewicht der Gate-Treiberplatine: 0,35 kg
• Gewicht der Schnittstellenplatine: 0,15 kg
• Gehäusematerial: Epoxidharz-Gehäuse mit Kupfergrundplatte
• Montage: Schraubklemmen auf Grundplatte

Anschlussklemmen

• Hauptanschlüsse: 2 x M6 Schraubklemmen (A1, A2, G, K)
• Hilfsanschlüsse: 6-poliger Stecker für Gate-Ansteuersignale
• Glasfaseranschlüsse: 2 x HFBR-Typ (Senden und Empfangen)
• Drehmoment für Hauptanschlüsse: 4,0 Nm

Umweltspezifikationen

• Betriebstemperatur: 0°C bis +70°C
• Lagertemperatur: -25°C bis +85°C
• Relative Luftfeuchtigkeit: 5 % bis 95 % nicht kondensierend
• Verschmutzungsgrad: PD2
• Überspannungskategorie: III
• Höhe: maximal 2000 m ohne Leistungsreduzierung

Kühlungsanforderungen

• Kühlart: Zwangsluft- oder Flüssigkeitskühlung empfohlen
• Luftstromanforderung: Mindestens 150 m³/h für Zwangsluft
• Wärmeleitwiderstand des Kühlkörpers: 0,020 K/W erforderlich für den vollen Nennstrom
• Flüssigkeitskühl-Durchflussrate: 6 L/min empfohlen

Konformität und Zertifizierungen

• Sicherheitsnormen: IEC 60747-1, IEC 60747-6
• EMV-Normen: EN 61800-3, EN 61000-6-2
• RoHS-konform: Ja
• CE-Kennzeichnung: Ja
• UL Anerkannt: Datei E123456

Lieferumfang

• 5SHX0445D0001 Haupt-IGCT-Modul
• 3BHB004027R0101 Gate-Treiberplatine
• 3BHL000382P0101 Schnittstellenadapterplatine
• Glasfaserkabel (2 Stück, 2 Meter Länge)
• Montageschrauben und Wärmeleitpaste
• Fabrikverpackung mit Originalkarton

Versandinformationen

• Gesamtgewicht des Pakets: ca. 2,5 kg
• Wir verwenden FedEx, UPS und DHL als Versanddienstleister
• Produktursprung: Hergestellt von ABB
• ESD-empfindliches Bauteil – vorsichtig behandeln

Häufig gestellte Fragen (FAQ)

• Wie hoch ist die Spannungsfestigkeit des 5SHX0445D0001?
  Es hat eine wiederholbare Spitzenspannung im Sperrzustand von 4500 V.
• Wie hoch ist die Strombelastbarkeit dieses IGCT-Moduls?
  Es verarbeitet einen durchschnittlichen Einschaltstrom von 440 A.
• Benötigt dieses Modul eine Snubber-Schaltung?
  Nein. Der integrierte Gate-Treiber ermöglicht ein Abschalten ohne Snubber.
• Welche Kühlmethode benötigt dieser IGCT?
  Es benötigt Zwangsluft- oder Flüssigkeitskühlung. Ein thermischer Widerstand unter 0,020 K/W ist erforderlich.
• Was ist der Zweck der 3BHB004027R0101 Platine?
  Es ist die Gate-Treiberplatine, die das Schalten des IGCT-Moduls steuert.
• Was macht die 3BHL000382P0101 Was macht die Platine?
  Es ist die Schnittstellenadapterplatine, die den Gate-Treiber mit dem Steuersystem verbindet.
• Ist dies ein echtes ABB-Produkt?
  Ja. Dies ist ein neues und originales ABB IGCT-Modul in Fabrikverpackung.

Experten-Kaufberatung

• Überprüfen Sie Ihre Spannungsebene: Dieses 4500-V-Modul eignet sich für Mittelspannungsantriebe von 2,3 kV bis 4,16 kV Systemen.
• Überprüfen Sie Ihre Kühlkapazität: Der 5SHX0445D0001 gibt bei Volllast etwa 1000 Watt ab. Stellen Sie sicher, dass Ihr Kühlkörper dies bewältigen kann.
• Komplettset enthalten: Dieses Paket enthält das Haupt-IGCT, die Gate-Treiberplatine und die Schnittstellenplatine. Für den Basisbetrieb sind keine zusätzlichen Teile erforderlich.
• Tipp zum Glasfaseranschluss: Halten Sie Glasfaserkabel sauber und vermeiden Sie enge Biegungen unter 25 mm Radius.
• Anwendungshinweis: Dieser IGCT eignet sich am besten für Hochleistungswandler, MV-Antriebe, STATCOM und Windkraftanlagenwandler.
