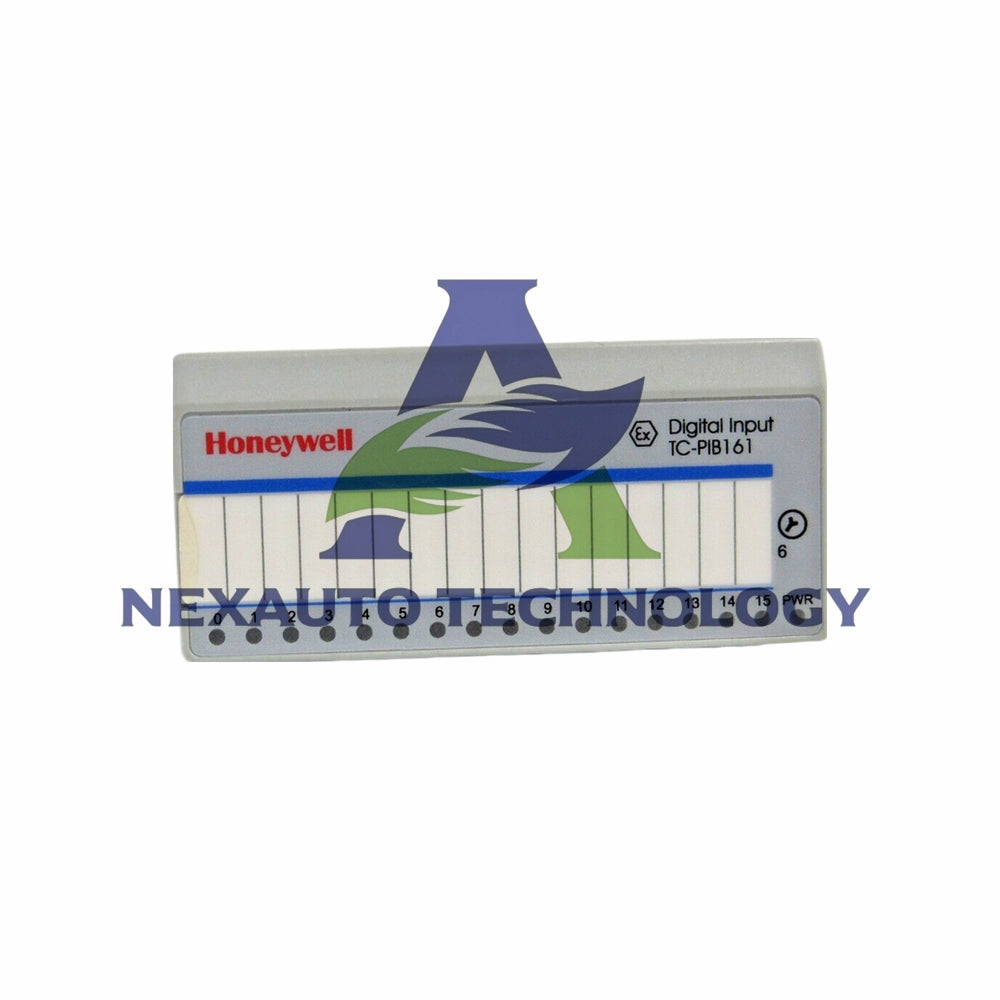

TC-PIB161 Honeywell 16-Kanal-Digitaleingangsmodul

TC-PIB161 Honeywell-Digitaleingangsmodul

• Der Honeywell TC-PIB161 liefert eine Ruhespannung von etwa 8 V DC bei einem Kurzschlussstrom von 8 mA. Der Schaltpunkt liegt zwischen 1,2 mA und 2,1 mA bei einer Hysterese von 0,2 mA.
• Eingangsimpulsdauer und Impulspause betragen jeweils mehr als 25 Mikrosekunden und ermöglichen eine zuverlässige Signalerkennung. Die maximale Schaltfrequenz erreicht 1 kHz für digitale Hochgeschwindigkeitsanwendungen.
• Die Ansprechzeit beträgt für alle Kanäle 1 ms. Die Aktualisierungszeit des Rückwandbus wird abhängig von der Konfiguration der Filterzeit auf 1 ms bis 64 ms festgelegt.
• Der TC-PIB161 verbraucht 0,33 Netzteil-Lasten und weist eine Verlustleistung von 2,8 W auf. Über die Klemmenbasis werden eigensichere Stromversorgungen bereitgestellt.

Eigensicherheit und elektrische Spezifikationen

• Dieses Modul verfügt für Installationen in explosionsgefährdeten Bereichen über eine CENELEC-II-(1)-2G-EEx-ia/ib-IIB/IIC-T4-Zertifizierung. Zu den zulässigen Feldkreiswerten gehören Uo = 14,5 V, Io = 15 mA und Po = 40 mW.
• Der TC-PIB161 bietet eine galvanische Trennung zwischen den Eingängen und dem Rückwandbus. Außerdem trennt er die Eingänge gemäß DIN EN 50020 von der Stromversorgung.
• Die Eingänge sind untereinander nicht galvanisch getrennt. Das Modul erfüllt die Anforderungen der NAMUR NE 21 an die elektromagnetische Verträglichkeit.

Fehlererkennung und Diagnose

• Das Modul erkennt einen Leitungsbruch, wenn der Eingangsstrom unter 0,35 mA fällt. Kurzschlüsse werden ausgelöst, wenn der Strom 6 mA überschreitet.
• Vier DIP-Schalter an der Unterseite des Moduls aktivieren oder deaktivieren die Fehlererkennung. Diese Schalter steuern die Kanalgruppen 0 bis 3, 4 bis 7, 8 bis 11 und 12 bis 15.
• Zu den Fehleranzeigen gehören Alarmsignale über den Rückwandbus. Eine rot blinkende LED am betroffenen Kanal zeigt ebenfalls den Fehlerzustand an.
• Die digitale Filterzeit kann für das gesamte Modul konfiguriert werden. Diese Einstellung gilt einheitlich für alle 16 Eingangskanäle.

Umgebungs- und physikalische Spezifikationen

• Der Betriebstemperaturbereich reicht von –20 °C bis 70 °C, die Lagerung ist bei –20 °C bis 100 °C möglich. Die maximal zulässige relative Luftfeuchtigkeit beträgt 95 % ohne Kondensation.
• Der TC-PIB161 hält Stoßbelastungen von 15 g mit einer Dauer von 11 ms stand. Die Vibrationsfestigkeit erfüllt gemäß IEC 68-2-6 die Anforderungen von 2 g bei 10 Hz bis 500 Hz.
• Die Schutzart ist IP20; für Installationen im Feld ist ein separates Gehäuse mit mindestens IP54 erforderlich. Die Abmessungen betragen 76 x 94 x 46 mm, das Gewicht 0,238 kg.
• Die Schlüsselschalterposition ist 6. Das Modul erfüllt die Anforderungen an die elektromagnetische Verträglichkeit gemäß DIN EN 50081-2, DIN EN 50082-2 und NAMUR NE 21.

Häufig gestellte Fragen (FAQ)

Kann der TC-PIB161 Eingänge von Schaltern mit potenzialfreien Kontakten verarbeiten?

• Ja, das Modul funktioniert mit NAMUR-Sensoren und mechanischen potenzialfreien Kontakten. Die Ruhespannung von 8 V DC liefert den erforderlichen Messstrom.

Wie zeigt der TC-PIB161 einen fehlerhaften Kanal an?

• Am betroffenen Kanal leuchtet eine rot blinkende LED. Außerdem sendet das Modul ein Alarmsignal über den Rückwandbus zur Systemdiagnose.

Kann ich die Fehlererkennung für bestimmte Kanäle deaktivieren?

• Ja, mit vier DIP-Schaltern können Sie die Fehlererkennung für einzelne Kanalgruppen aktivieren oder deaktivieren. Jeder Schalter steuert vier Kanäle und ermöglicht so eine flexible Konfiguration.

Ist der TC-PIB161 für Installationen in explosionsgefährdeten Bereichen geeignet?

• Ja, er verfügt über eine CENELEC-II-(1)-2G-EEx-ia/ib-IIB/IIC-T4-Zertifizierung. Befolgen Sie für einen sicheren Betrieb stets die zulässigen Werte des Feldkreises.

Wie hoch ist die maximale Schaltfrequenz des TC-PIB161?

• Das Modul unterstützt eine Schaltfrequenz von bis zu 1 kHz. Dadurch eignet es sich für Anwendungen zur Hochgeschwindigkeitszählung und Positionserfassung.
