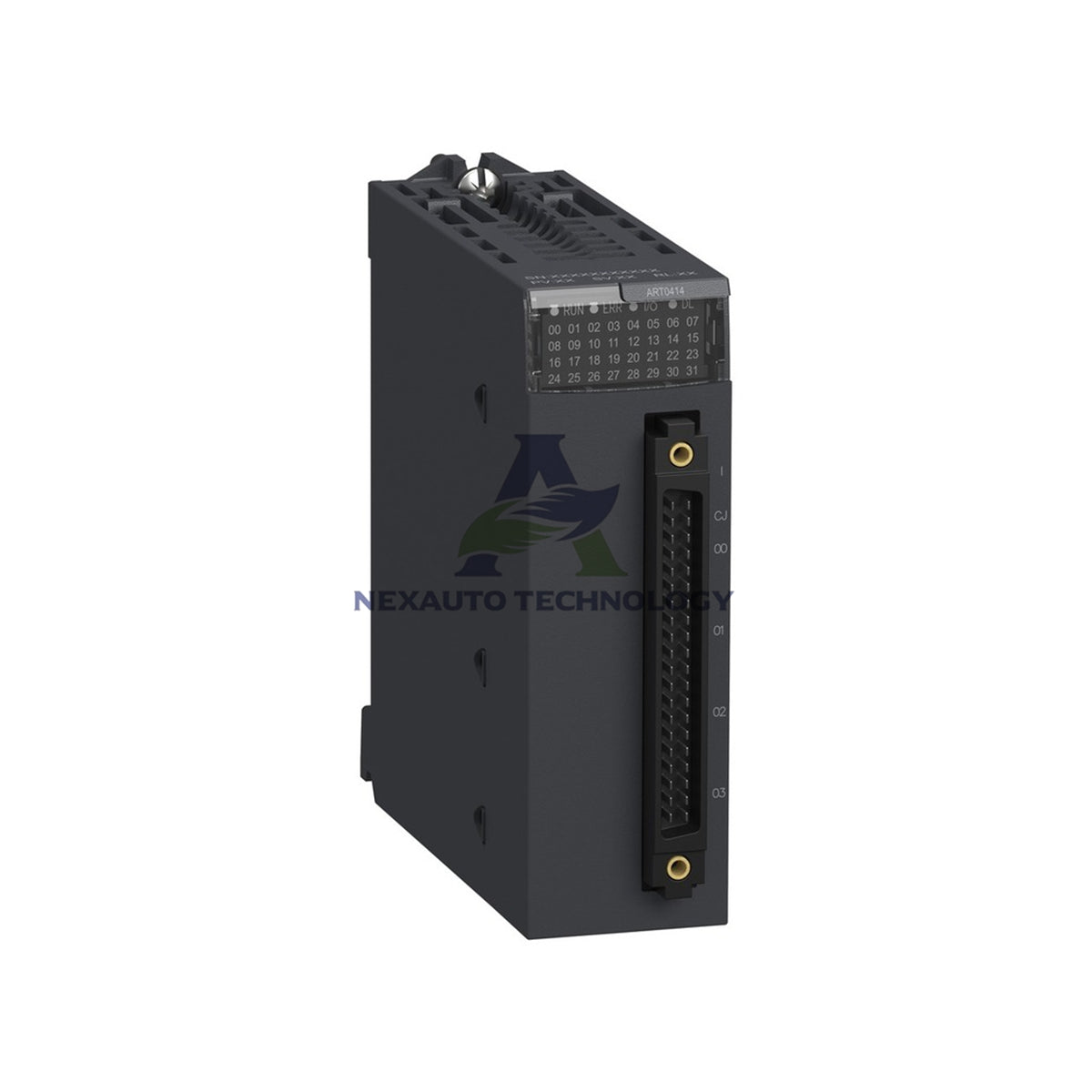

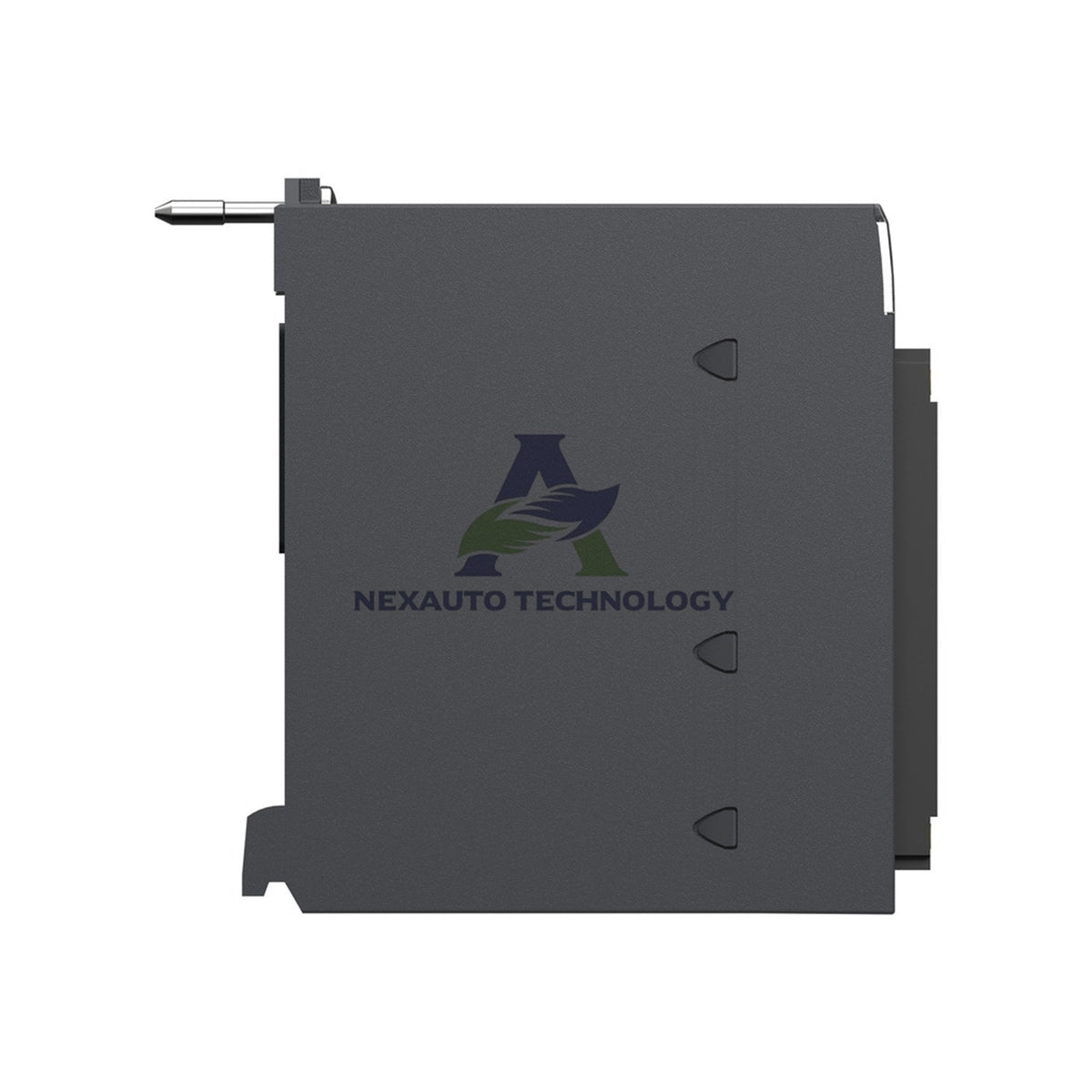

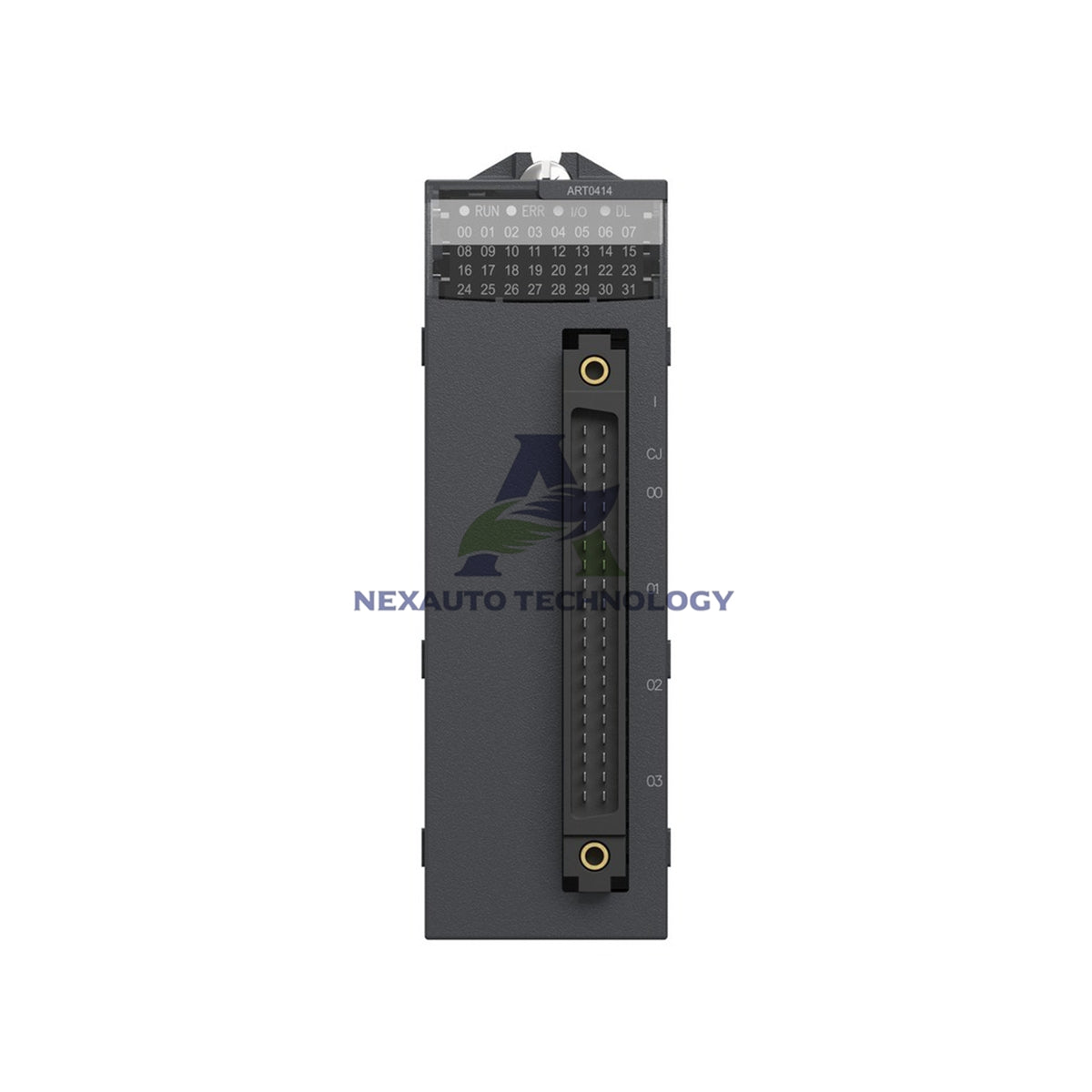

Μονάδα θερμοζεύγους BMXART0414 της Schneider Electric

Μονάδα εισόδου θερμοκρασίας BMXART0414 Schneider Electric Modicon X80

Τεχνικές προδιαγραφές

• Μάρκα: Schneider Electric
• Μοντέλο: BMXART0414
• Σειρά: Modicon X80
• Κανάλια: 4 κανάλια εισόδου με διαμόρφωση ανά κανάλι
• Τύπος σήματος: RTD (PT100, PT1000, Cu10, Ni100) και θερμοστοιχείο (J, K, T, E, R, S, B, N)
• Ανάλυση: 16 bit για ακριβείς μετρήσεις
• Ακρίβεια: ≤ 0.1 °C για RTD και ≤ 1% για θερμοστοιχείο
• Απομόνωση: Η απομόνωση μεταξύ καναλιών βελτιώνει την ανοσία στον θόρυβο
• Διαγνωστικά: LED κατάστασης μονάδας, καθώς και ενδείξεις κατάστασης ανά κανάλι
• Σύνδεση: Μπλοκ ακροδεκτών 20 ακίδων
• Τάση τροφοδοσίας: 24 V DC μέσω οπίσθιου επιπέδου
• Κατανάλωση ισχύος: 2.4 W
• Ρεύμα διαύλου: 100 mA στα 24 V DC
• Θερμοκρασία λειτουργίας: 0 °C έως +60 °C
• Θερμοκρασία αποθήκευσης: -25 °C έως +70 °C
• Σχετική υγρασία: 5% έως 95%, χωρίς συμπύκνωση
• Βαθμός προστασίας: IP20
• Διαστάσεις (Υ×W×Β): 100 × 28 × 93 mm
• Βάρος: 0.16 kg
• Κύκλος ζωής: Ενεργή, κοινόχρηστη πλατφόρμα I/O για M340 και M580 (επαληθεύτηκε 2026-09)

Απόδοση μέτρησης και περιβαλλοντική αντοχή

• Η ανάλυση 16 bit καταγράφει μικρές μεταβολές θερμοκρασίας σε κάθε κανάλι.
• Η ακρίβεια RTD φτάνει τα ≤ 0.1 °C, υποστηρίζοντας απαιτητικές εργασίες ελέγχου διεργασιών.
• Η ακρίβεια του θερμοστοιχείου παραμένει εντός του ≤ 1%, καλύπτοντας εφαρμογές υψηλής θερμοκρασίας.
• Η απομόνωση μεταξύ καναλιών εμποδίζει τις παρεμβολές μεταξύ γειτονικών σημάτων εισόδου.
• Η μονάδα λειτουργεί από 0 °C έως +60 °C σε βιομηχανικούς πίνακες.
• Αντέχει σχετική υγρασία από 5% έως 95% χωρίς συμπύκνωση.
• Η προστασία IP20 είναι κατάλληλη για τοποθέτηση σε καθαρό πίνακα, μέσα σε ερμάρια ελέγχου.

Οδηγός εγκατάστασης

• Τοποθετήστε τη μονάδα σε ράφι Modicon X80 και ασφαλίστε την με το τυπικό κλιπ.
• Συνδέστε την καλωδίωση πεδίου στον ακροδέκτη 20 ακίδων πριν από την ενεργοποίηση.
• Ρυθμίστε κάθε κανάλι για τύπο RTD ή θερμοζεύγους στο λογισμικό μηχανικής.
• Μετά την εκκίνηση, ελέγξτε τη λυχνία LED κατάστασης της μονάδας και τις λυχνίες LED κάθε καναλιού.
• Επιβεβαιώστε την τροφοδοσία 24 V DC του οπίσθιου διαύλου και ελέγξτε την κατανάλωση ρεύματος του διαύλου.
• Κρατήστε την καλωδίωση μακριά από καλώδια υψηλής τάσης, ώστε να διατηρηθεί η ακρίβεια των μετρήσεων.

Λίστα συσκευασίας

• 1 × μονάδα εισόδου θερμοκρασίας BMXART0414
• 1 × ακροδέκτης 20 ακίδων
• 1 × σετ τεκμηρίωσης προϊόντος
• Προστατευτική συσκευασία για ασφαλή μεταφορά

Αποστολή

• Αποστέλλουμε σε όλο τον κόσμο με FedEx, UPS και DHL.
• Οι παραγγελίες αποστέλλονται από την αποθήκη μας εντός 5 ημερών.
• Κάθε δέμα περιλαμβάνει πληροφορίες παρακολούθησης για πλήρη ενημέρωση.

Συχνές ερωτήσεις

• Q: Σε τι κατάσταση βρίσκεται αυτή η μονάδα;
  A: Κάθε μονάδα είναι ολοκαίνουργια και αυθεντική. Διατηρούμε απόθεμα έτοιμο για άμεση επεξεργασία παραγγελιών.
• Q: Πόσο γρήγορα αποστέλλετε;
  A: Αποστέλλουμε εντός 5 ημερών με DHL, FedEx ή UPS.
• Q: Μπορώ να επιστρέψω το προϊόν;
  A: Ναι, δεχόμαστε επιστροφές εντός 30 ημερών από την παράδοση.
• Q: Ποιους τύπους αισθητήρων υποστηρίζει το BMXART0414;
  A: Δέχεται αισθητήρες RTD PT100, PT1000, Cu10 και Ni100, καθώς και θερμοζεύγη J, K, T, E, R, S, B και N.
• Q: Τι ακρίβεια προσφέρει η μονάδα;
  A: Η ακρίβεια των RTD είναι ≤ 0.1 °C και των θερμοζευγών ≤ 1%.
• Q: Παρέχει απομόνωση καναλιών;
  A: Ναι, κάθε κανάλι είναι απομονωμένο από τα υπόλοιπα, για τη μείωση των παρεμβολών σήματος.
• Q: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
  A: Η μονάδα λειτουργεί από 0 °C έως +60 °C και αποθηκεύεται από -25 °C έως +70 °C.
• Q: Ποιες πλατφόρμες PLC υποστηρίζουν αυτήν τη μονάδα;
  A: Η σειρά Modicon X80 λειτουργεί τόσο με τις πλατφόρμες M340 όσο και με τις πλατφόρμες M580.
