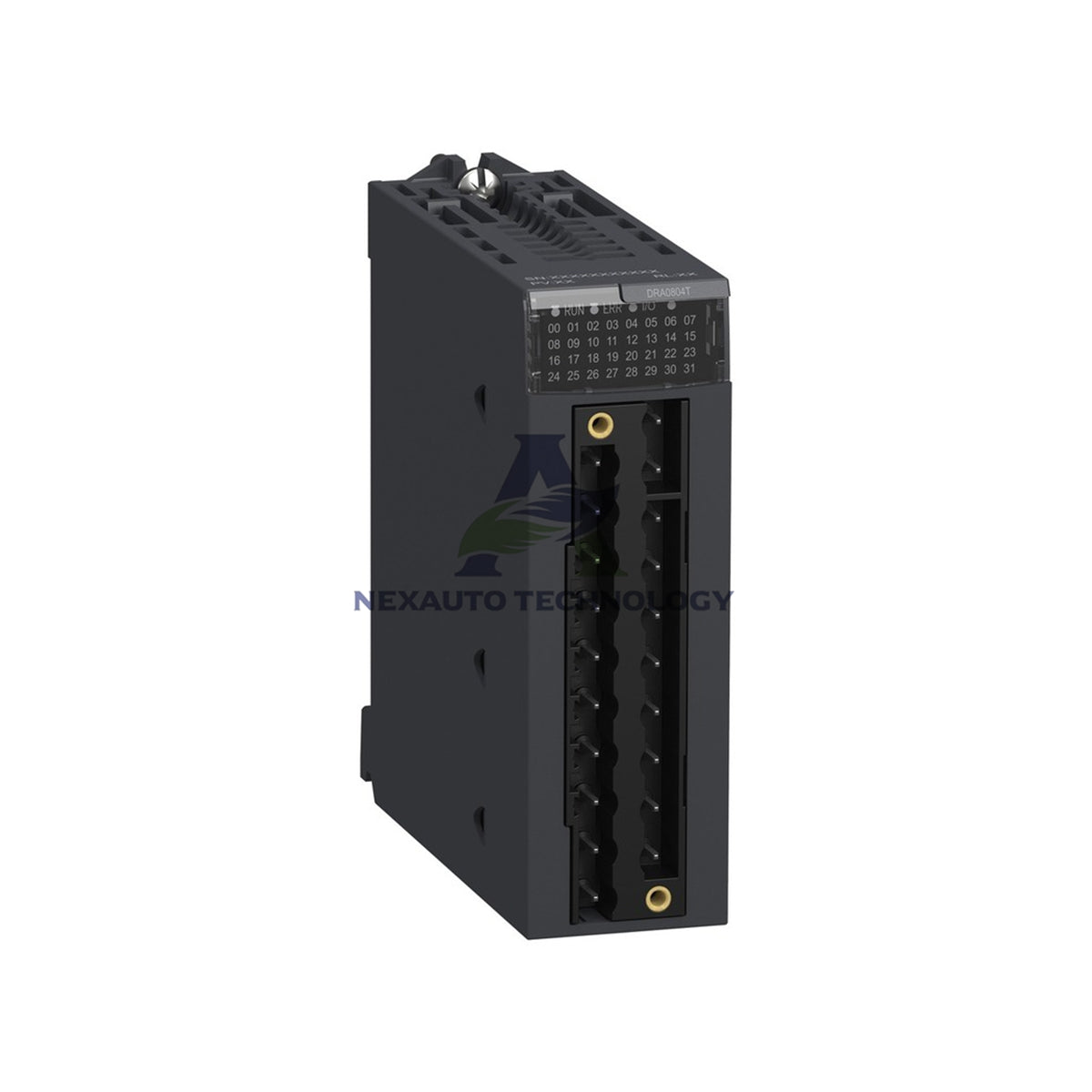

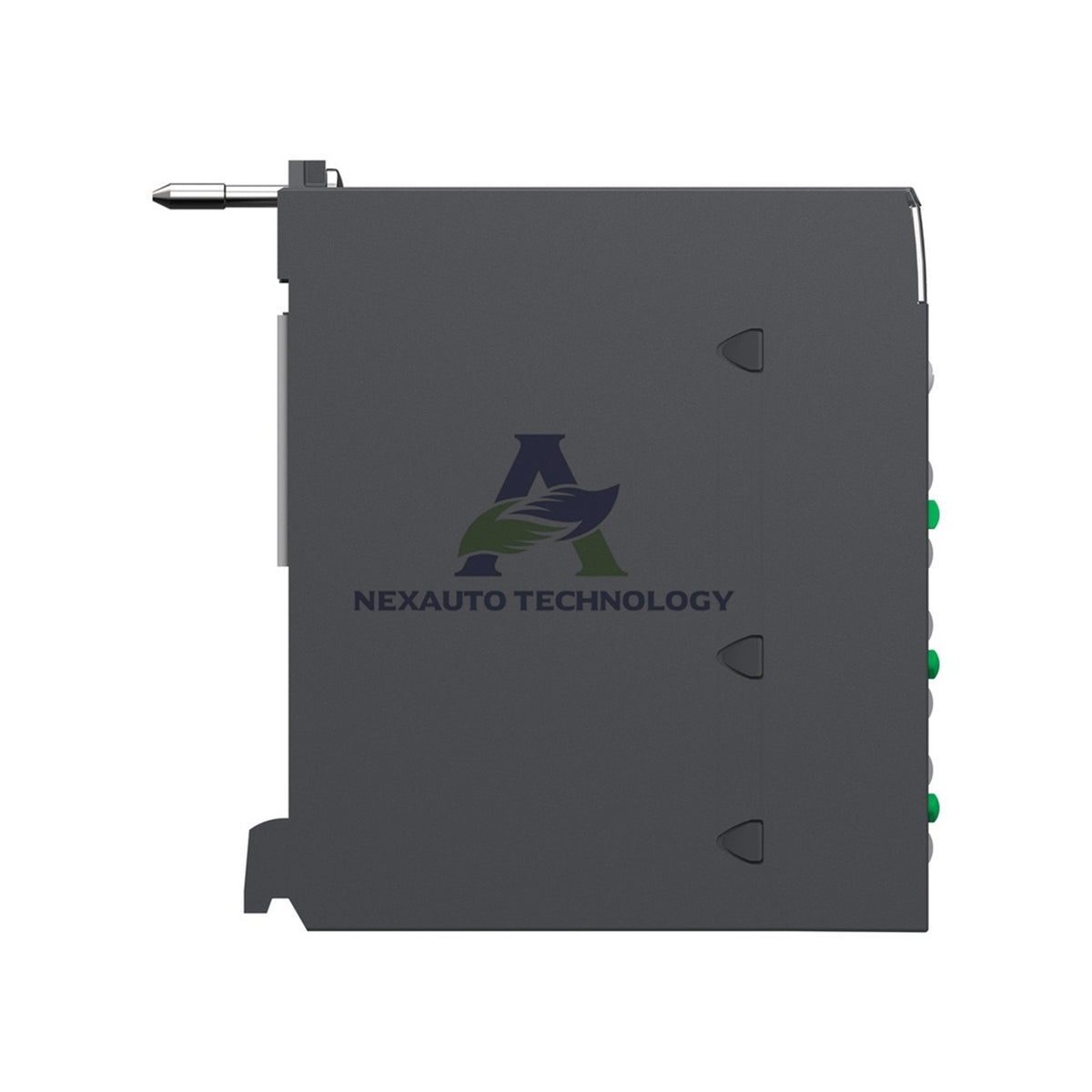

Μονάδα εισόδων BMXDDI1602 Schneider Modicon X80 16 εισόδων 24 VDC με βύθιση ρεύματος

Μονάδα ψηφιακών εισόδων BMXDDI1602 Schneider Electric Modicon X80

Τεχνικές προδιαγραφές

• Μάρκα: Schneider Electric
• Μοντέλο: BMXDDI1602
• Σειρά: Modicon X80
• Τύπος προϊόντος: Μονάδα ψηφιακών εισόδων
• Εφαρμογή: Βιομηχανικός αυτοματισμός
• Είσοδοι: 16 απομονωμένες ψηφιακές είσοδοι στα 24 V DC, συμβατές με το IEC 60947-5-2
• Λογική εισόδου: Θετική λογική, καλωδίωση sink
• Τρόπος καλωδίωσης: Συνδέσεις αισθητήρα 2 ή 3 καλωδίων
• Ρεύμα εισόδου: 3.5 mA στα 24 V DC
• Όρια τάσης: Κατάσταση 1 στα ≥ 11 V, κατάσταση 0 στα < 5 V
• Όρια ρεύματος: Κατάσταση 1 στα ≥ 2 mA, κατάσταση 0 στα ≤ 1.5 mA
• Σύνθετη αντίσταση εισόδου: 6800 Ohm
• Χρόνος απόκρισης: 4 ms τυπικά και 7 ms μέγιστος
• Τροφοδοσία αισθητήρα: 19 έως 30 V DC
• Κατανάλωση ρεύματος: 76 mA τυπικά, ≤ 107 mA στα 3.3 V DC
• Απώλεια ισχύος: 2.5 W
• Προστασία εισόδου: Προστασία από αντίστροφη πολικότητα
• Απομόνωση: 1500 V μεταξύ καναλιών και διαύλου για 1 λεπτό
• Αντίσταση μόνωσης: > 10 MOhm στα 500 V DC
• Ανίχνευση βλάβης αισθητήρα: Βλάβη κάτω από 14 V DC, OK πάνω από 18 V DC
• Αντικατάσταση εν λειτουργία: Υποστηρίζεται με συμπεριφορά εφεδρείας
• Αξιοπιστία: MTBF 775000 ωρών
• Λυχνίες LED κατάστασης: Πράσινη RUN, κόκκινη ERR, κόκκινη I/O και μία πράσινη LED ανά κανάλι
• Διαστάσεις (Υ×W×Β): 103.7 × 32 × 86 mm
• Βάρος: 0.115 kg

Περιβαλλοντική αντοχή και πιστοποιήσεις

• Η θερμοκρασία λειτουργίας κυμαίνεται από 0 έως +60 °C, ενώ η θερμοκρασία αποθήκευσης από -40 έως +85 °C.
• Η σχετική υγρασία φτάνει το 95% στους 55 °C χωρίς συμπύκνωση.
• Η αντοχή σε κραδασμούς φτάνει τα 3 gn και η αντοχή σε κρούσεις τα 30 gn.
• Η μονάδα είναι ανθεκτική στα σπόρια μυκήτων σύμφωνα με την κατηγορία 3B2 και έχει βαθμό ρύπανσης 2.
• Λειτουργεί από 0 έως 2000 m, με δυνατότητα υποβάθμισης της απόδοσης έως τα 5000 m.
• Οι σημάνσεις περιλαμβάνουν CE, UKCA, CULus, EAC και RCM.
• Ο σχεδιασμός συμμορφώνεται με το πρότυπο IEC 61131-2 και τις οδηγίες 2014/35/EU και 2014/30/EU.

Οδηγός εγκατάστασης

• Τοποθετήστε τη μονάδα σε ένα rack Modicon X80 και ασφαλίστε καλά το κλιπ.
• Καλωδιώστε τους αισθητήρες σε λειτουργία 2 ή 3 καλωδίων, ανάλογα με τη συσκευή πεδίου.
• Διατηρήστε την τροφοδοσία των αισθητήρων μεταξύ 19 και 30 V DC για σταθερή ανίχνευση εισόδου.
• Μετά την ενεργοποίηση, ελέγξτε την πράσινη λυχνία LED RUN και τις λυχνίες LED ανά κανάλι.
• Παρακολουθείτε τις κόκκινες λυχνίες LED ERR και I/O για να εντοπίζετε βλάβες μονάδων ή καναλιών.
• Προγραμματίστε θερμή αντικατάσταση μόνο εφόσον είναι αποδεκτή η εφεδρική λειτουργία του rack.

Λίστα συσκευασίας

• 1 × BMXDDI1602 μονάδα ψηφιακών εισόδων
• 1 × σετ τεκμηρίωσης προϊόντος
• Προστατευτική συσκευασία για ασφαλή μεταφορά

Αποστολή

• Αποστέλλουμε παγκοσμίως με FedEx, UPS και DHL.
• Οι παραγγελίες αποστέλλονται από την αποθήκη μας εντός 5 ημερών.
• Κάθε δέμα διαθέτει αριθμό παρακολούθησης για πλήρη ενημέρωση.

Συχνές ερωτήσεις

• Ε: Σε τι κατάσταση βρίσκεται αυτή η μονάδα;
  A: Κάθε μονάδα είναι ολοκαίνουργια και αυθεντική. Διαθέτουμε απόθεμα έτοιμο για άμεση επεξεργασία παραγγελιών.
• Ε: Πόσο γρήγορα αποστέλλετε;
  A: Αποστέλλουμε τις παραγγελίες εντός 5 ημερών με DHL, FedEx ή UPS.
• Ε: Μπορώ να επιστρέψω το προϊόν;
  A: Ναι, δεχόμαστε επιστροφές εντός 30 ημερών από την παράδοση.
• Ε: Πόσες εισόδους διαθέτει η BMXDDI1602;
  A: Διαθέτει 16 γαλβανικά απομονωμένες ψηφιακές εισόδους με ονομαστική τάση 24 V DC.
• Ε: Ποια λογική εισόδου χρησιμοποιεί;
  A: Χρησιμοποιεί θετική λογική με καλωδίωση βύθισης ρεύματος και υποστηρίζει αισθητήρες 2 ή 3 καλωδίων.
• Ε: Πόσο γρήγορα αποκρίνεται;
  A: Ο τυπικός χρόνος απόκρισης είναι 4 ms και ο μέγιστος χρόνος απόκρισης είναι 7 ms.
• Ε: Υποστηρίζει θερμή αντικατάσταση;
  A: Ναι, η μονάδα υποστηρίζει θερμή αντικατάσταση με εφεδρική λειτουργία.
• Ε: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
  A: Η μονάδα λειτουργεί από 0 έως +60 °C και αποθηκεύεται από -40 έως +85 °C.
• Ε: Ποιες πλατφόρμες PLC υποστηρίζουν αυτήν τη μονάδα;
  A: Η σειρά Modicon X80 λειτουργεί τόσο με τις πλατφόρμες M340 όσο και με τις M580.
