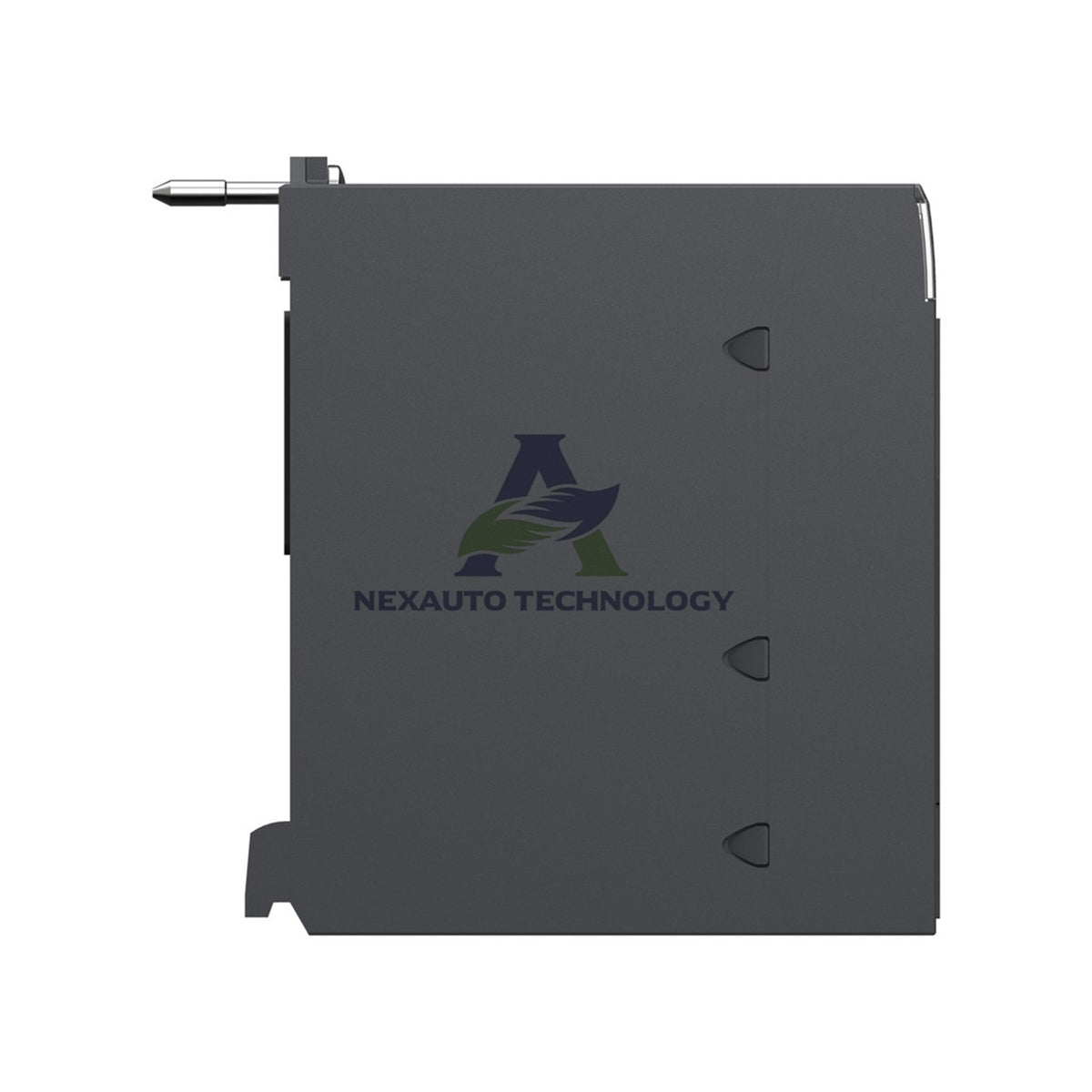

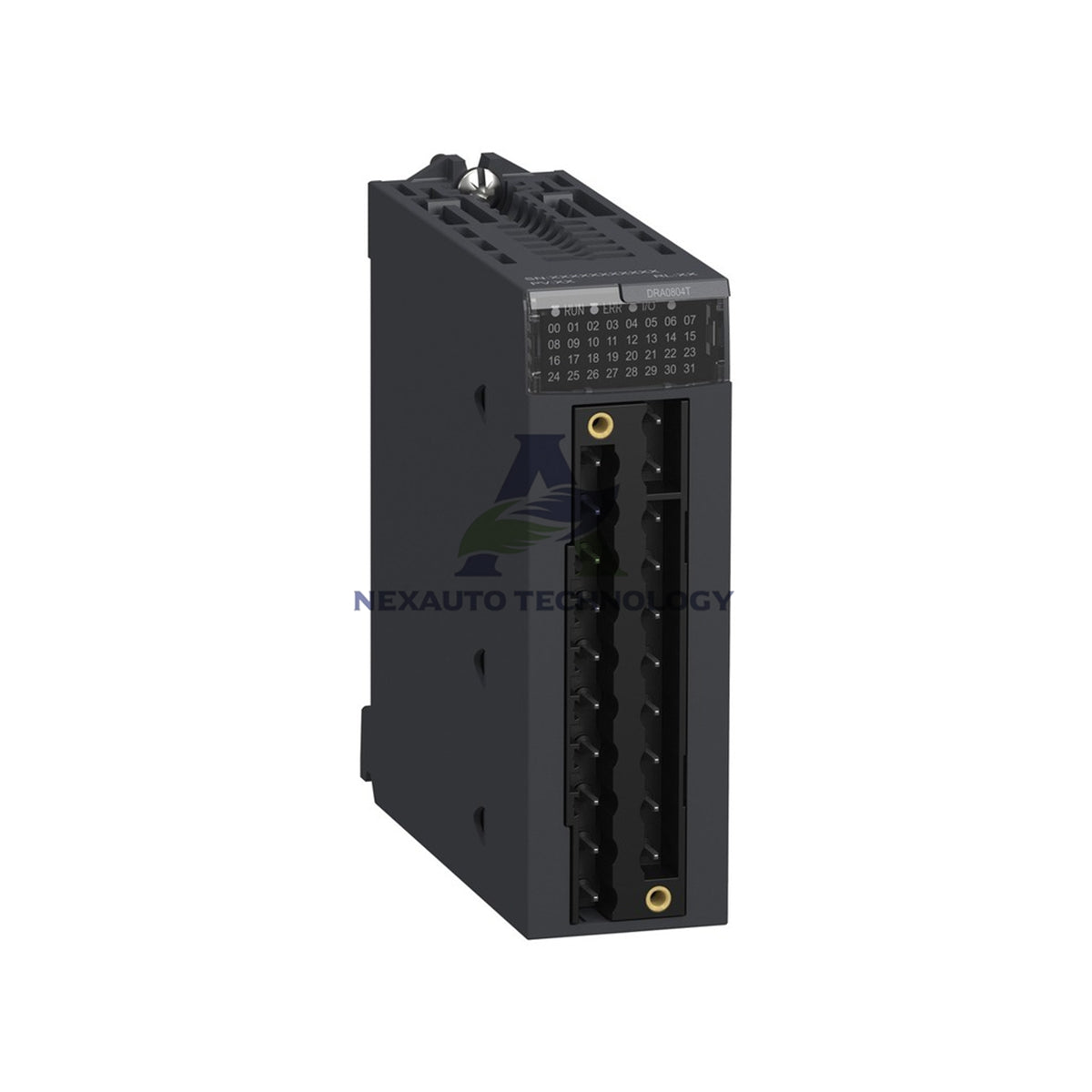

Μονάδα ψηφιακών εισόδων BMXDDI1602H Modicon X80 16 καναλιών Schneider

Μονάδα ψηφιακών εισόδων Modicon X80 BMXDDI1602H – 16 απομονωμένες είσοδοι 24V DC για απαιτητικά περιβάλλοντα

Τεχνικές προδιαγραφές

• Μάρκα: Schneider Electric
• Μοντέλο: BMXDDI1602H
• Σειρά: Modicon X80
• Κατηγορία: Μονάδα ψηφιακών εισόδων
• Αριθμός εισόδων: 16 απομονωμένα κανάλια σύμφωνα με τα IEC 60947-5-2 και IEC 61131-2 τύπου 3
• Τάση εισόδου: 24V DC με απομόνωση, θετική λογική (sink)
• Ρεύμα εισόδου: 3.5 mA στα 24V DC
• Σύνθετη αντίσταση εισόδου: 6800 Ohm
• Κατάσταση τάσης 1: ≥ 11V εγγυημένο
• Κατάσταση τάσης 0: < 5V εγγυημένο
• Κατάσταση ρεύματος 1: ≥ 2 mA εγγυημένο
• Κατάσταση ρεύματος 0: ≤ 1.5 mA εγγυημένο
• Χρόνος απόκρισης: 4 ms τυπικός, 7 ms μέγιστος
• Τρόπος καλωδίωσης: 2 ή 3 καλώδια
• Προστασία εισόδου: Προστασία από ανάστροφη πολικότητα
• Αντίσταση μόνωσης: > 10 MOhm στα 500V DC
• Απομόνωση: 1500V μεταξύ καναλιών και διαύλου για 1 λεπτό
• Τροφοδοσία αισθητήρα: 19–30V στους 60°C, 21.1–26.4V στους 70°C
• Ανίχνευση τάσης: < 14V σφάλμα αισθητήρα, > 18V αισθητήρας OK
• Κατανάλωση ρεύματος: 76 mA τυπική, ≤ 107 mA στα 3.3V DC
• Απώλεια ισχύος: 2.5 W
• Αξιοπιστία MTBF: 775.000 ώρες
• Εναλλακτική λειτουργία θερμής αντικατάστασης: Υποστηρίζεται

Ανοχή και προστασία από περιβαλλοντικές συνθήκες

• Θερμοκρασία λειτουργίας: -25°C έως 70°C (-13°F έως 158°F)
• Θερμοκρασία αποθήκευσης: -40°C έως 85°C (-40°F έως 185°F)
• Σχετική υγρασία: 5–95% στους 55°C χωρίς συμπύκνωση
• Υψόμετρο λειτουργίας: 0–2000 m, έως 5000 m με υποβάθμιση απόδοσης
• Βαθμός προστασίας IP: IP20
• Προστατευτική επεξεργασία: Σύμμορφη επίστρωση για απαιτητικά περιβάλλοντα
• Αντοχή σε αέρια: Κλάση Gx και 3C4
• Αντοχή στη σκόνη και την άμμο: Κλάση 3S4
• Αντοχή στο αλάτι: Επίπεδο 2
• Αντοχή σε μούχλα και μύκητες: Κλάση 3B2
• Αντοχή σε δονήσεις: 3 gn
• Αντοχή σε κραδασμούς: 30 gn
• Βαθμός ρύπανσης: 2

Πιστοποιήσεις και πρότυπα

• Πρότυπα: IEC 61131-2
• Οδηγίες: 2014/35/EU χαμηλή τάση, 2014/30/EU ηλεκτρομαγνητική συμβατότητα
• Σημάνσεις: CE, UKCA, CULus, RCM, EAC
• Πιστοποιήσεις για επικίνδυνες περιοχές: ATEX ζώνη 2, IECEx ζώνη 2, CULus HazLoc, CCC Ex ζώνη 2 (σε εκκρεμότητα)
• Διηλεκτρική αντοχή: 1500V AC στα 50/60 Hz για 1 λεπτό, πρωτεύον/δευτερεύον

Διαγνωστικοί έλεγχοι και τοπικές ενδείξεις

• Πράσινη λυχνία LED για την κατάσταση RUN της μονάδας
• Πράσινη λυχνία LED ανά κανάλι για διαγνωστικούς ελέγχους καναλιού
• Κόκκινη λυχνία LED για την κατάσταση ERR της μονάδας
• Κόκκινη λυχνία LED για την κατάσταση I/O της μονάδας
• Υποστηρίζεται σύνδεση παράλληλων εισόδων

Οδηγός εγκατάστασης

• Τοποθετήστε τη μονάδα σε ένα πλαίσιο Modicon X80 και ασφαλίστε τη με τα παρεχόμενα κλιπ.
• Συνδέστε τις συσκευές πεδίου με διατάξεις 2 ή 3 καλωδίων, ανάλογα με τον τύπο του αισθητήρα σας.
• Ελέγξτε την πολικότητα πριν από την ενεργοποίηση. Η μονάδα παρέχει προστασία από αντίστροφη πολικότητα.
• Ελέγξτε την πράσινη λυχνία RUN και τις λυχνίες ανά κανάλι για να επιβεβαιώσετε τη σωστή λειτουργία.
• Διατηρήστε τη θερμοκρασία περιβάλλοντος εντός του εύρους -25°C έως 70°C για να εξασφαλίσετε την ονομαστική απόδοση.
• Χρησιμοποιήστε τους ακροδέκτες τροφοδοσίας αισθητήρα εντός των ορίων 19–30V στους 60°C ή 21.1–26.4V στους 70°C.
• Αντικαταστήστε τη μονάδα εν θερμώ με υποστήριξη εφεδρικής λειτουργίας κατά τη διάρκεια προγραμματισμένων εργασιών συντήρησης.

Περιεχόμενα συσκευασίας

• 1 × μονάδα ψηφιακών εισόδων BMXDDI1602H
• 1 × προστατευτική συσκευασία (ύψος 5.5 cm, πλάτος 11 cm, μήκος 11.5 cm)
• Βάρος συσκευασίας: 165 g (5.82 oz)
• Αποστολή μέσω FedEx, UPS ή DHL

Συχνές ερωτήσεις

• Ε: Ποιο είναι το εύρος τάσης εισόδου αυτής της μονάδας;
  Α: Η μονάδα λειτουργεί στα 24V DC με απομόνωση και εισόδους θετικής λογικής (sink). Η κατάσταση τάσης 1 είναι εγγυημένη σε ≥11V και η κατάσταση 0 σε <5V.
• Ε: Υποστηρίζει η BMXDDI1602H αντικατάσταση εν θερμώ;
  Α: Ναι, η μονάδα υποστηρίζει εφεδρική λειτουργία κατά την αντικατάσταση εν θερμώ. Μπορείτε να την αντικαταστήσετε κατά τη συντήρηση χωρίς να τερματίσετε πλήρως τη λειτουργία του συστήματος.
• Ε: Σε ποια περιβάλλοντα μπορεί να λειτουργήσει αυτή η μονάδα;
  Α: Λειτουργεί σε θερμοκρασίες από -25°C έως 70°C και πληροί τις απαιτήσεις αντοχής σε αέρια, σκόνη, αλάτι, μούχλα, κραδασμούς και κρούσεις για απαιτητική βιομηχανική χρήση.
• Ε: Πόσες εισόδους παρέχει η μονάδα;
  Α: Παρέχει 16 απομονωμένες ψηφιακές εισόδους που συμμορφώνονται με το IEC 61131-2 τύπου 3 στα 24V DC.
• Ε: Ποιος είναι ο τυπικός χρόνος απόκρισης;
  Α: Η μονάδα προσφέρει τυπικό χρόνο απόκρισης 4 ms, με μέγιστο 7 ms υπό συνθήκες DC.
• Ε: Ποια είναι η κατανάλωση ρεύματος;
  Α: Η τυπική κατανάλωση ρεύματος είναι 76 mA DC, με ≤107 mA στα 3.3V DC.
• Ε: Ποιες πιστοποιήσεις φέρει αυτή η μονάδα;
  Α: Φέρει τις σημάνσεις CE, UKCA, cULus, RCM και EAC, καθώς και ATEX zone 2 και IECEx zone 2 για επικίνδυνες περιοχές.
• Ε: Ποια είναι η αξιοπιστία MTBF;
  Α: Η μονάδα προσφέρει αξιοπιστία MTBF 775.000 ωρών για μακροχρόνια βιομηχανική λειτουργία.
• Ε: Πώς αποστέλλεται το προϊόν και ποια είναι η πολιτική επιστροφών;
  Α: Αποστέλλουμε μέσω DHL, FedEx ή UPS εντός 5 ημερών. Το προϊόν είναι ολοκαίνουργιο και αυθεντικό, σε απόθεμα, με δυνατότητα επιστροφής εντός 30 ημερών.
