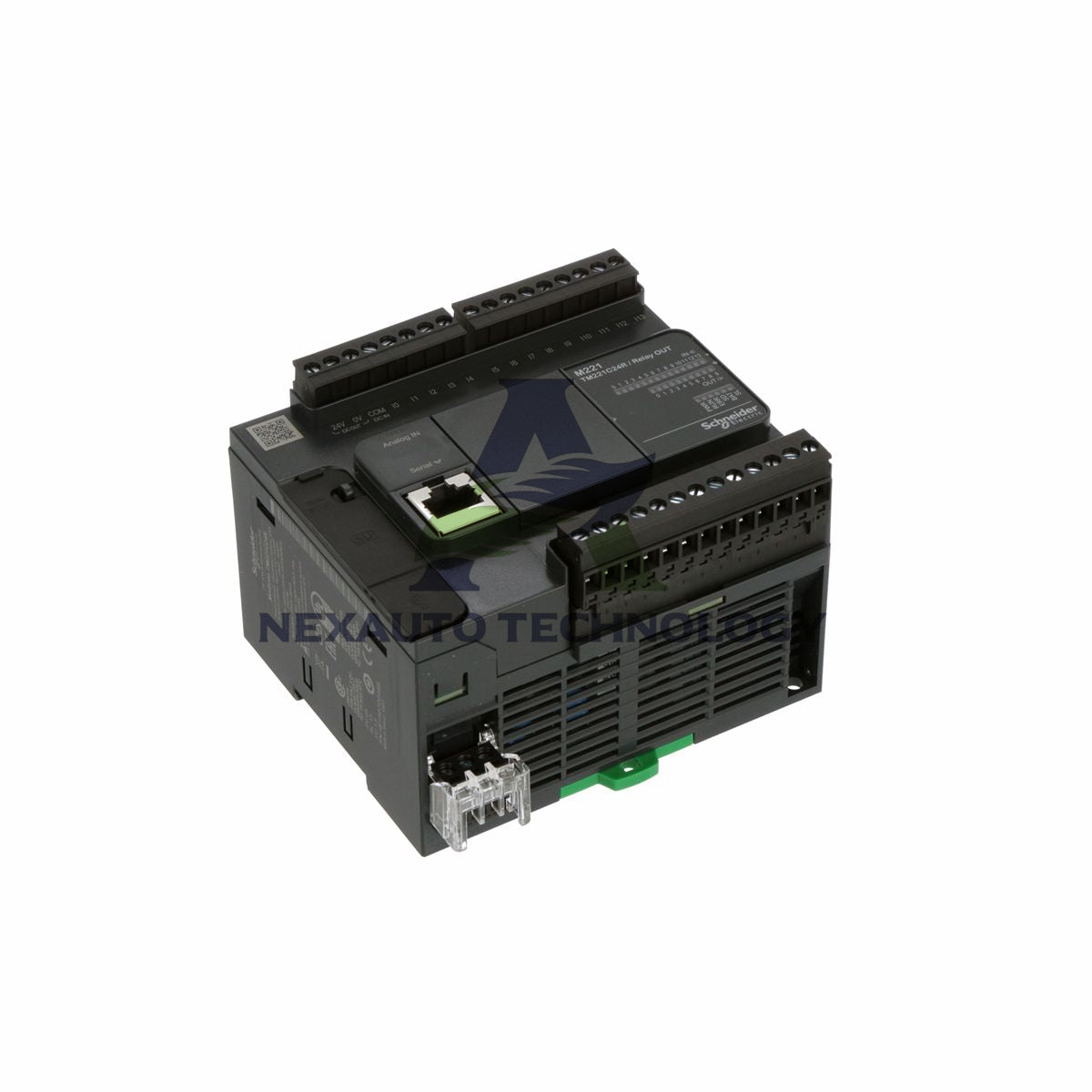

TM221C16T Schneider M221 PLC 24V DC 16 I/O PNP

Λογικός ελεγκτής TM221C16T Modicon M221 – 16 I/O, 7 τρανζιστορικές έξοδοι PNP, 24 V DC

Βασικές τεχνικές προδιαγραφές

• Μάρκα: Schneider Electric
• Μοντέλο: TM221C16T
• Σειρά: Modicon M221
• Αριθμός διακριτών I/O: 16 (9 διακριτές είσοδοι + 7 τρανζιστορικές έξοδοι)
• Αναλογικές είσοδοι: 2 κανάλια, εύρος 0–10 V, ανάλυση 10 bit
• Τάση τροφοδοσίας: 24 V DC, όρια 20.4–28.8 V
• Τύπος διακριτών εξόδων: Τρανζίστορ, θετική λογική (source)
• Ρεύμα εξόδου: 0.5 A ανά έξοδο
• Γρήγορες έξοδοι: 2 γρήγορες έξοδοι (Q0–Q1) έως 100 kHz
• Γρήγορες είσοδοι: 4 είσοδοι HSC έως 100 kHz, καταμέτρηση 32 bit
• Μνήμη: 256 kB RAM εφαρμογής χρήστη, 256 kB εσωτερικές μεταβλητές
• Εφεδρική μνήμη: 256 kB μνήμη flash, προαιρετική κάρτα SD 2 GB
• Ρολόι πραγματικού χρόνου: Ενσωματωμένο, απόκλιση ≤ 30 s/μήνα στους 25 °C
• Έλεγχος PID: Έως 14 ταυτόχρονοι βρόχοι
• Έλεγχος θέσης: 2 άξονες PTO παλμού/κατεύθυνσης, 1 άξονας CW/CCW στα 100 kHz
• Επικοινωνία: USB mini-B, RS485, σειριακές συνδέσεις RS232/RS485
• Πρωτόκολλα: Modbus RTU/ASCII master/slave, SoMachine-Network

Λεπτομέρειες απόδοσης και ακρίβειας

• Ανάλυση αναλογικών εισόδων: 10 bit, τιμή LSB 10 mV
• Χρόνος μετατροπής: 1 ms ανά κανάλι συν έναν κύκλο ελεγκτή
• Σφάλμα απόλυτης ακρίβειας: ±1 % της πλήρους κλίμακας για τις αναλογικές εισόδους
• Χρόνος απόκρισης εισόδων: Ενεργοποίηση σε 5 µs για τις γρήγορες εισόδους I0, I1, I6, I7
• Χρόνος απόκρισης εξόδων: Ενεργοποίηση και απενεργοποίηση σε 5 µs για τις Q0–Q1
• Χρόνος απόκρισης εξόδων: Ενεργοποίηση και απενεργοποίηση σε 50 µs για τις Q2–Q3
• Συχνότητα εξόδου: 100 kHz για γρήγορη έξοδο PWM/PLS στις Q0–Q1
• Ρυθμιζόμενο φιλτράρισμα: Φιλτράρισμα εισόδων 0 ms, 3 ms ή 12 ms
• Συχνότητα καταμέτρησης: 100 kHz για τη λειτουργία γρήγορης εισόδου HSC
• Χρόνος εκτέλεσης: 0.2 µs ανά λογική εντολή Boolean
• Χρόνος εκτέλεσης ανά εντολή K: 0.3 ms για εργασίες συμβάντων και περιοδικές εργασίες

Ηλεκτρική και μηχανική αντοχή

• Μηχανική αντοχή: ≥ 20,000,000 κύκλοι για τρανζιστορική έξοδο
• Τύπος προστασίας: Προστασία από υπερφόρτωση και βραχυκύκλωμα στα 0.2 A
• Χρόνος επαναφοράς: Αυτόματη επαναφορά σε 1 s
• Ρεύμα διαρροής: 0.1 mA για τρανζιστορική έξοδο
• Πτώση τάσης: ≤ 1 V
• Ρεύμα ανά κοινό εξόδων: 3.5 A
• Μόνωση: 500 V AC μεταξύ εξόδου και εσωτερικής λογικής
• Μόνωση: 500 V AC μεταξύ εισόδου και εσωτερικής λογικής
• Μόνωση: 1500 V AC μεταξύ τροφοδοσίας και γείωσης
• Μόνωση: 2300 V AC μεταξύ τροφοδοσίας και εσωτερικής λογικής

Αντοχή στο περιβάλλον και ατρωσία

• Θερμοκρασία λειτουργίας: -10 έως 55 °C σε οριζόντια τοποθέτηση, -10 έως 35 °C σε κατακόρυφη τοποθέτηση
• Θερμοκρασία αποθήκευσης: -25 έως 70 °C
• Σχετική υγρασία: 10–95 % χωρίς συμπύκνωση
• Βαθμός IP: IP20 με το προστατευτικό κάλυμμα τοποθετημένο
• Βαθμός ρύπανσης: ≤ 2
• Υψόμετρο λειτουργίας: 0–2000 m
• Υψόμετρο αποθήκευσης: 0–3000 m
• Ηλεκτροστατική εκφόρτιση: 4 kV μέσω επαφής, 8 kV μέσω αέρα σύμφωνα με EN/IEC 61000-4-2
• Ηλεκτρομαγνητικά πεδία: 10 V/m (80 MHz–1 GHz) σύμφωνα με EN/IEC 61000-4-3
• Γρήγορες μεταβατικές διαταραχές: 2 kV στις γραμμές τροφοδοσίας, 1 kV στις I/O σύμφωνα με EN/IEC 61000-4-4
• Αντοχή σε υπερτάσεις: 2 kV στις γραμμές τροφοδοσίας σε κοινή λειτουργία σύμφωνα με EN/IEC 61000-4-5
• Αγώγιμες διαταραχές: 10 Vrms (0.15–80 MHz) σύμφωνα με EN/IEC 61000-4-6
• Αντοχή σε κραδασμούς: 3.5 mm (5–8.4 Hz), 1 gn (8.4–150 Hz)
• Αντοχή σε κρούσεις: 147 m/s², διάρκεια κύματος 11 ms

Οδηγός εγκατάστασης

• Τοποθετήστε τον ελεγκτή σε ράγα TH35-15 ή TH35-7.5 σύμφωνα με το IEC 60715.
• Μπορείτε επίσης να χρησιμοποιήσετε πλάκα ή πίνακα με το παρεχόμενο κιτ στερέωσης.
• Συνδέστε την τροφοδοσία 24 V DC στο κλέμμα 3 ακροδεκτών.
• Χρησιμοποιήστε τον σύνδεσμο 4 ακροδεκτών για τις αναλογικές εισόδους.
• Συνδέστε τις εισόδους και τις εξόδους στα αφαιρούμενα κλέμματα βιδωτής σύνδεσης.
• Διατηρήστε το θωρακισμένο καλώδιο για τις γρήγορες εισόδους σε μήκος έως 10 m.
• Διατηρήστε το θωρακισμένο καλώδιο για τις γρήγορες εξόδους σε μήκος έως 3 m.
• Διατηρήστε το μη θωρακισμένο καλώδιο για τις εξόδους και τις ψηφιακές εισόδους σε μήκος έως 30 m.
• Διατηρήστε το μη θωρακισμένο καλώδιο για τις αναλογικές εισόδους σε μήκος έως 1 m.
• Τηρείτε τη μόνωση 500 V AC μεταξύ εξόδου και εσωτερικής λογικής.
• Εξασφαλίστε ελεύθερη ροή αέρα γύρω από τον ελεγκτή για σωστή ψύξη.

Περιεχόμενα συσκευασίας

• 1 × TM221C16T λογικός ελεγκτής
• 1 × σύνδεσμος τροφοδοσίας 3 ακροδεκτών
• 1 × σύνδεσμος αναλογικών εισόδων 4 ακροδεκτών
• 1 × αφαιρούμενο κλέμμα βιδωτής σύνδεσης για τις εισόδους
• 1 × αφαιρούμενο κλέμμα βιδωτής σύνδεσης για τις εξόδους
• 1 × κιτ στερέωσης για τοποθέτηση σε πίνακα
• 1 × οδηγός γρήγορης εκκίνησης

Αποστολή και υποστήριξη

• Αποστέλλουμε με FedEx, UPS και DHL στους περισσότερους προορισμούς παγκοσμίως.
• Αποστέλλουμε τα διαθέσιμα προϊόντα εντός 5 ημερών από την επιβεβαίωση της παραγγελίας.
• Προσφέρουμε περιθώριο επιστροφής 30 ημερών για τις επιλέξιμες παραγγελίες.
• Όλες οι μονάδες είναι ολοκαίνουργιες και αυθεντικές.
• Επικοινωνήστε μαζί μας για τιμές σε ποσότητες ή βοήθεια στην τεχνική επιλογή.

Συχνές ερωτήσεις

• Ε: Είναι το TM221C16T ολοκαίνουργιο και αυθεντικό;
  Α: Ναι, κάθε μονάδα είναι ολοκαίνουργια και αυθεντική.
• Ε: Έχετε το TM221C16T σε απόθεμα;
  Α: Ναι, διατηρούμε απόθεμα για αυτό το μοντέλο και το αποστέλλουμε εντός 5 ημερών.
• Ε: Ποιες μεθόδους αποστολής χρησιμοποιείτε;
  Α: Χρησιμοποιούμε FedEx, UPS και DHL για διεθνείς παραδόσεις.
• Ε: Μπορώ να επιστρέψω τον ελεγκτή αν δεν είναι κατάλληλος;
  Α: Ναι, υποστηρίζουμε επιστροφές εντός 30 ημερών.
• Ε: Ποια τάση τροφοδοσίας δέχεται το TM221C16T;
  Α: Δέχεται 24 V DC εντός εύρους 20.4–28.8 V.
• Ε: Πόσες τρανζιστορικές εξόδους παρέχει αυτός ο ελεγκτής;
  Α: Παρέχει 7 τρανζιστορικές εξόδους και 9 διακριτές εισόδους.
• Ε: Ποια είναι η ανάλυση των αναλογικών εισόδων;
  Α: Οι αναλογικές είσοδοι προσφέρουν ανάλυση 10 bit με LSB 10 mV.
• Ε: Μπορώ να επεκτείνω τις I/O πέρα από τα 16 σημεία;
  Α: Ναι, μπορείτε να προσθέσετε έως 4 μονάδες επέκτασης.
• Ε: Ποιο είναι το εύρος θερμοκρασίας λειτουργίας;
  Α: Λειτουργεί από -10 έως 55 °C σε οριζόντια εγκατάσταση.
• Ε: Υποστηρίζει επικοινωνία Modbus;
  Α: Ναι, υποστηρίζει Modbus RTU/ASCII master και slave.
• Ε: Πόσους βρόχους PID μπορεί να διαχειριστεί;
  Α: Διαχειρίζεται έως 14 ταυτόχρονους βρόχους PID.
• Ε: Ποια είναι η μέγιστη συχνότητα καταμέτρησης;
  Α: Η λειτουργία HSC της γρήγορης εισόδου φτάνει τα 100 kHz.
• Ε: Υποστηρίζει ο ελεγκτής λειτουργίες ελέγχου θέσης;
  Α: Ναι, υποστηρίζει 2 άξονες PTO παλμού/κατεύθυνσης στα 100 kHz.
• Ε: Ποιο είναι το ρεύμα εξόδου ανά κανάλι;
  Α: Κάθε τρανζιστορική έξοδος παρέχει 0.5 A.
