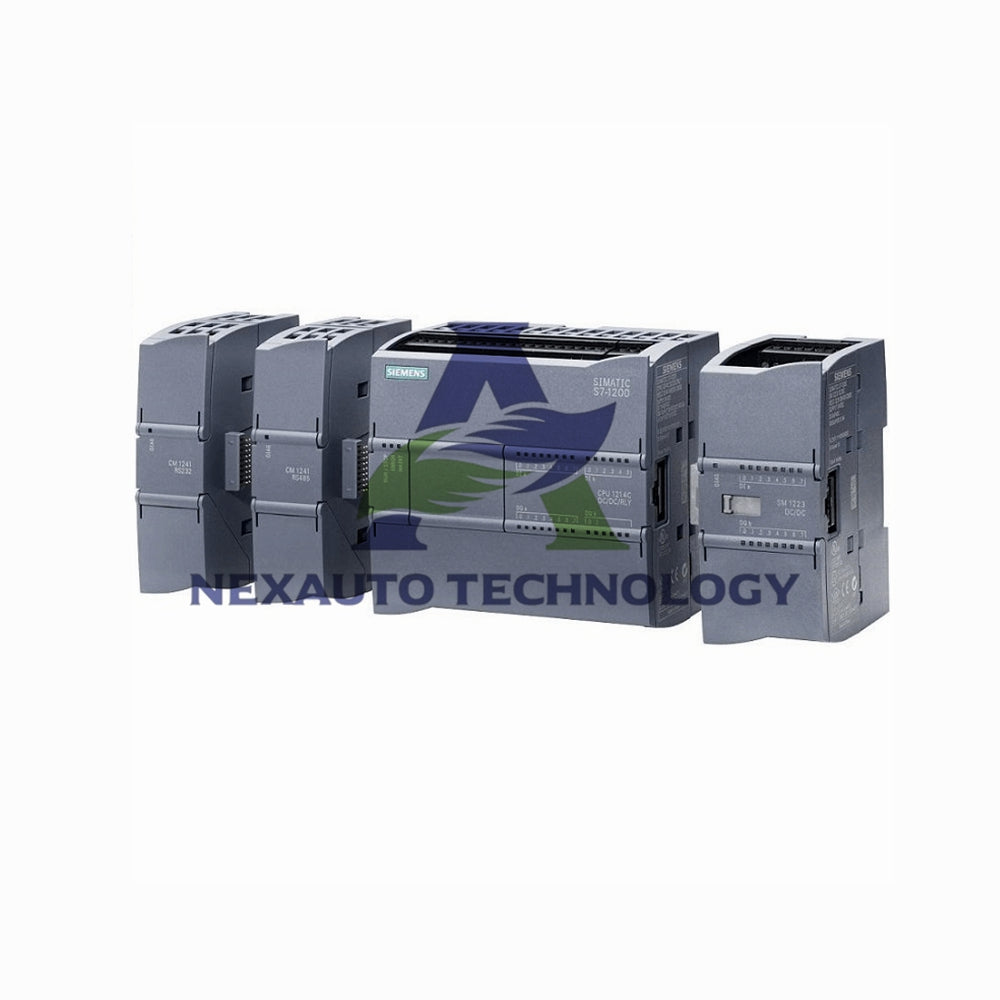

6ES7212-1AE40-0XB0 S7-1200 CPU 1212C Controlador Siemens

Controlador compacto Siemens SIMATIC S7-1200 CPU 1212C

El Siemens 6ES7212-1AE40-0XB0 ofrece un rendimiento fiable en un diseño compacto alimentado por CC. Este modelo CPU 1212C proporciona una combinación equilibrada de capacidades de E/S digitales y analógicas. Sirve como una solución eficiente para aplicaciones de automatización pequeñas a medianas que requieren salidas de estado sólido.

Especificaciones técnicas clave

• Marca: Siemens
• Modelo: 6ES7212-1AE40-0XB0
• Tipo de producto: SIMATIC S7-1200, CPU 1212C CPU compacta
• Tensión de alimentación: CC 20.4 - 28.8 V CC con protección contra polaridad inversa
• Memoria de programa: 100 KB de memoria de trabajo integrada
• Memoria de carga: 2 MB integrada, ampliable mediante tarjeta de memoria SIMATIC
• Entradas digitales integradas: 8 puntos a 24V CC
• Salidas digitales integradas: 6 puntos a 24V CC, capacidad de 0.5A
• Entradas analógicas integradas: 2 canales, entrada de voltaje 0-10V CC

Capacidades integradas de E/S

• Ocho entradas digitales con compatibilidad de señal de 24V CC
• Seis entradas soportan conteo de alta velocidad hasta 100 kHz
• Seis salidas digitales con capacidad de conmutación de 0.5A
• Cuatro salidas de alta velocidad para generación de trenes de pulsos de 100 kHz
• Dos entradas analógicas para señales de 0-10V con resolución de 10 bits
• Retrasos de entrada configurables de 0.2 ms a 12.8 ms

Rendimiento de procesamiento y memoria

• Procesamiento de alta velocidad: 0.08 µs para operaciones de bits
• Amplia memoria de trabajo de 100 KB para almacenamiento de programas
• Memoria retentiva de 14 KB para preservación de datos críticos
• Soporte para hasta 65,535 bloques de programa
• Reloj en tiempo real integrado con respaldo de 480 horas

Comunicación y redes

• Interfaz PROFINET para comunicación Ethernet industrial
• Soporta roles tanto de Controlador IO como de Dispositivo IO
• Capacidad de servidor OPC UA para intercambio avanzado de datos
• Comunicación Open IE con TCP/IP, ISO-on-TCP y UDP
• Servidor web integrado con páginas definidas por el usuario

Control de movimiento y funciones avanzadas

• Control de movimiento integrado para aplicaciones de posicionamiento
• Soporta hasta 8 ejes controlados por posición
• Cuatro salidas de alta velocidad para control de pulso-dirección
• Seis contadores de alta velocidad para medición precisa
• Funcionalidad de controlador PID para control de procesos

Especificaciones físicas e instalación

• Dimensiones compactas: 90 x 100 x 75 mm (An x Al x Pr)
• Tamaño del paquete: 11.00 x 10.10 x 8.50 cm
• Diseño ligero: peso neto 0.294 kg
• Temperatura de operación: -20 °C a 60 °C horizontal
• Protección IP20 para entornos industriales

Expansión del sistema y compatibilidad

• Soporta hasta 2 módulos de señal para expansión de E/S
• Acepta 1 placa de señal y 3 módulos de comunicación
• Requiere STEP 7 (TIA Portal) V18 o superior para programación
• Suministro integrado para encoder para conectividad de sensores
• Bus de backplane proporciona 1000 mA para módulos de expansión

Durabilidad industrial y cumplimiento

• Resistencia a vibraciones: 2G montaje en pared, 1G riel DIN
• Inmunidad EMC completa contra interferencias industriales
• Múltiples certificaciones: UL, cULus, FM, CE, RCM, KC, Marine
• Operación con humedad máxima del 95% sin condensación
• Apto para altitudes de instalación hasta 5,000 metros

Preguntas frecuentes

• ¿Qué software de programación se requiere?
  Necesita STEP 7 (TIA Portal) V18 o superior para la programación.
• ¿Cuántos módulos de expansión se pueden conectar?
  Puede agregar hasta 2 módulos de señal y 3 módulos de comunicación.
• ¿Cuál es la corriente máxima de salida?
  Las salidas digitales proporcionan 0.5A por punto con una clasificación total de 0.5A.
• ¿Soporta funciones de seguridad?
  Esta versión estándar no incluye el protocolo de seguridad PROFIsafe.
