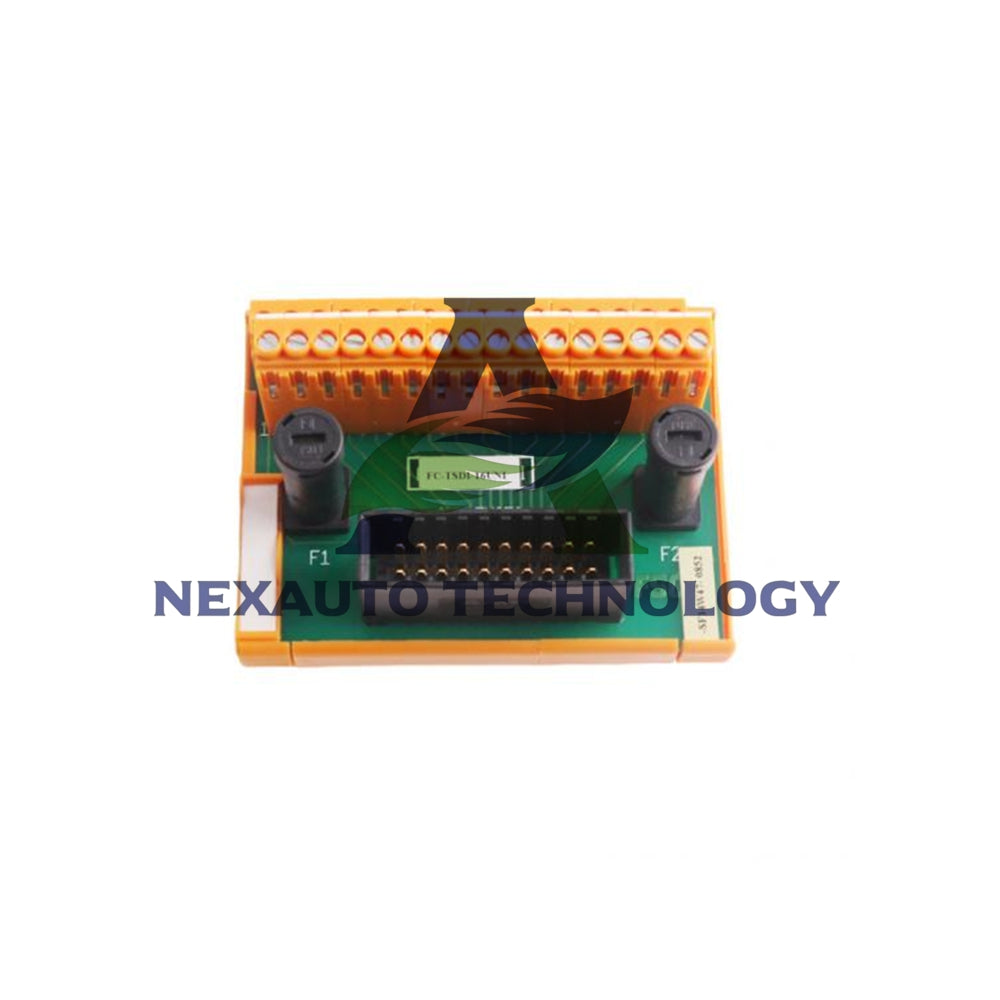

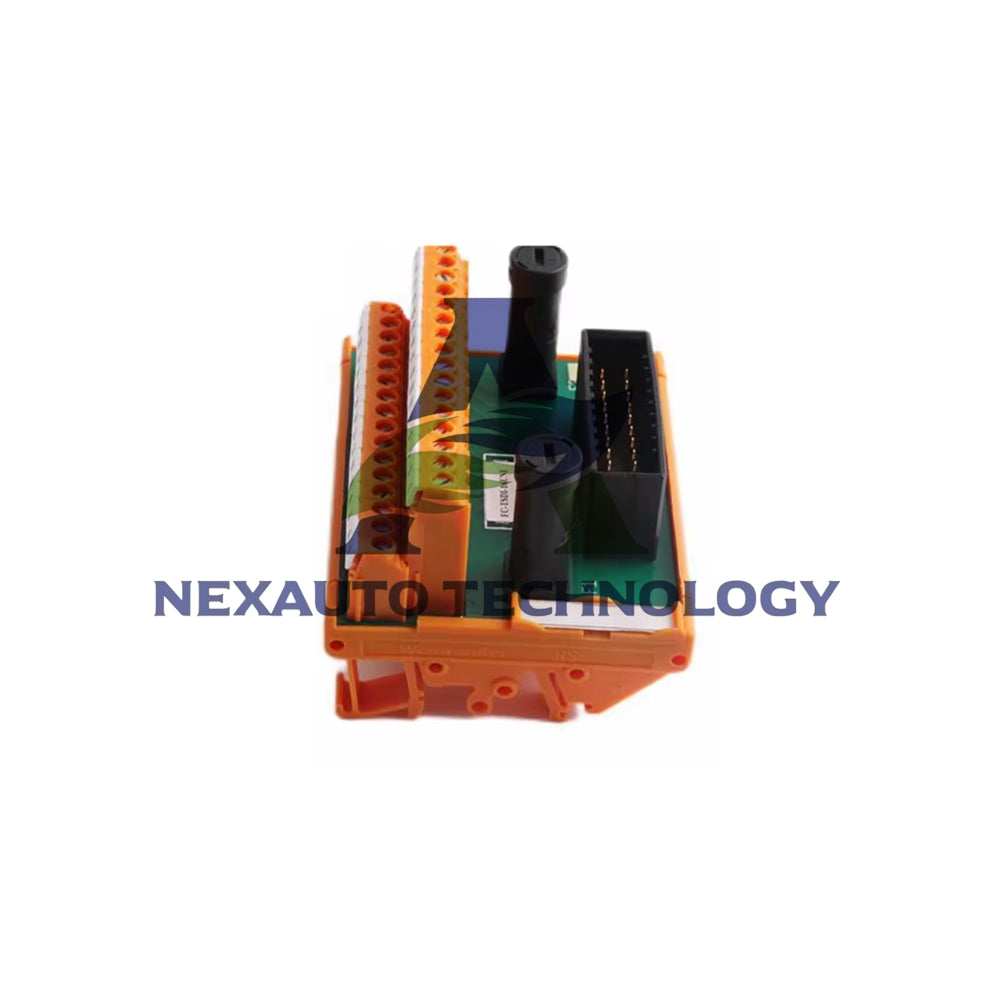

Módulo FTA de entrada segura de 16 canales FC-TSDI-16UNI de Honeywell

Honeywell FC-TSDI-16UNI Conjunto de terminación de campo para entradas digitales

El FC-TSDI-16UNI de Honeywell es un conjunto de terminación de campo versátil para automatización industrial. Admite señales de entrada digital NAMUR de 24 V CC y 48 V CC en entornos exigentes. Este módulo de 16 canales ofrece una interfaz flexible para diversas aplicaciones de sistemas de control.

Descripción del producto

• El FC-TSDI-16UNI sirve de interfaz entre los cables del sistema y el cableado de campo mediante terminales de tornillo.
• Cuenta con dieciséis canales de entrada organizados en dos grupos independientes.
• Cada grupo de ocho canales incluye protección con fusible de 250 mA para mayor seguridad.
• El módulo se conecta a pares redundantes de módulos SDIL-1608 para mayor fiabilidad.
• Su diseño universal a presión permite una instalación rápida en rieles DIN estándar.
• Los terminales de tornillo seguros garantizan conexiones estables para los dispositivos de campo.

Especificaciones técnicas

• Marca: Honeywell
• Modelo: FC-TSDI-16UNI
• Canales de entrada: 16 canales (2 grupos de 8)
• Peso: 0,63 kg
• Tensión de entrada: Compatible con sistemas de 24 V CC y 48 V CC
• Tensión máxima: 50 V CC, categoría 3, o 150 V CC, categoría 2
• Valor nominal del fusible: 250 mA por grupo de canales
• Salida máxima del fusible: Corriente nominal continua de 175 mA

Detalles de instalación

• Dimensiones compactas: 90 × 70 × 60 mm
• Se monta en rieles DIN estándar TS32/TS35
• Solo requiere 91 mm de espacio en el riel
• Admite cables de hasta 2,5 mm² (AWG 14)
• Requiere una longitud de pelado de 7 mm para una terminación correcta
• Par de apriete de los terminales: 0,5 Nm

Características de seguridad

• Diseñado para funcionar de forma segura en ubicaciones peligrosas
• La protección con dos fusibles evita el fallo total del canal
• Es compatible con las normas de tecnología de sensores NAMUR
• Cuenta con varias certificaciones internacionales de seguridad
• Su construcción robusta garantiza fiabilidad a largo plazo

Embalaje y envío

• Incluye un módulo FTA FC-TSDI-16UNI completo
• El embalaje protector profesional evita daños
• Envíos internacionales mediante FedEx, UPS y DHL

Preguntas frecuentes

• ¿Qué tipos de entradas admite este módulo?
  Funciona tanto con señales estándar de 24 V/48 V CC como con entradas de sensores NAMUR.
• ¿Cómo se protege el módulo contra fallos?
  Dos fusibles de 250 mA protegen los canales, divididos en grupos separados de ocho.
• ¿Cuáles son los límites de tensión?
  Los valores máximos son 50 V CC para la categoría 3 o 150 V CC para la categoría 2.
• ¿Es complicada la instalación?
  No, se encaja directamente en rieles DIN estándar para un montaje rápido.
