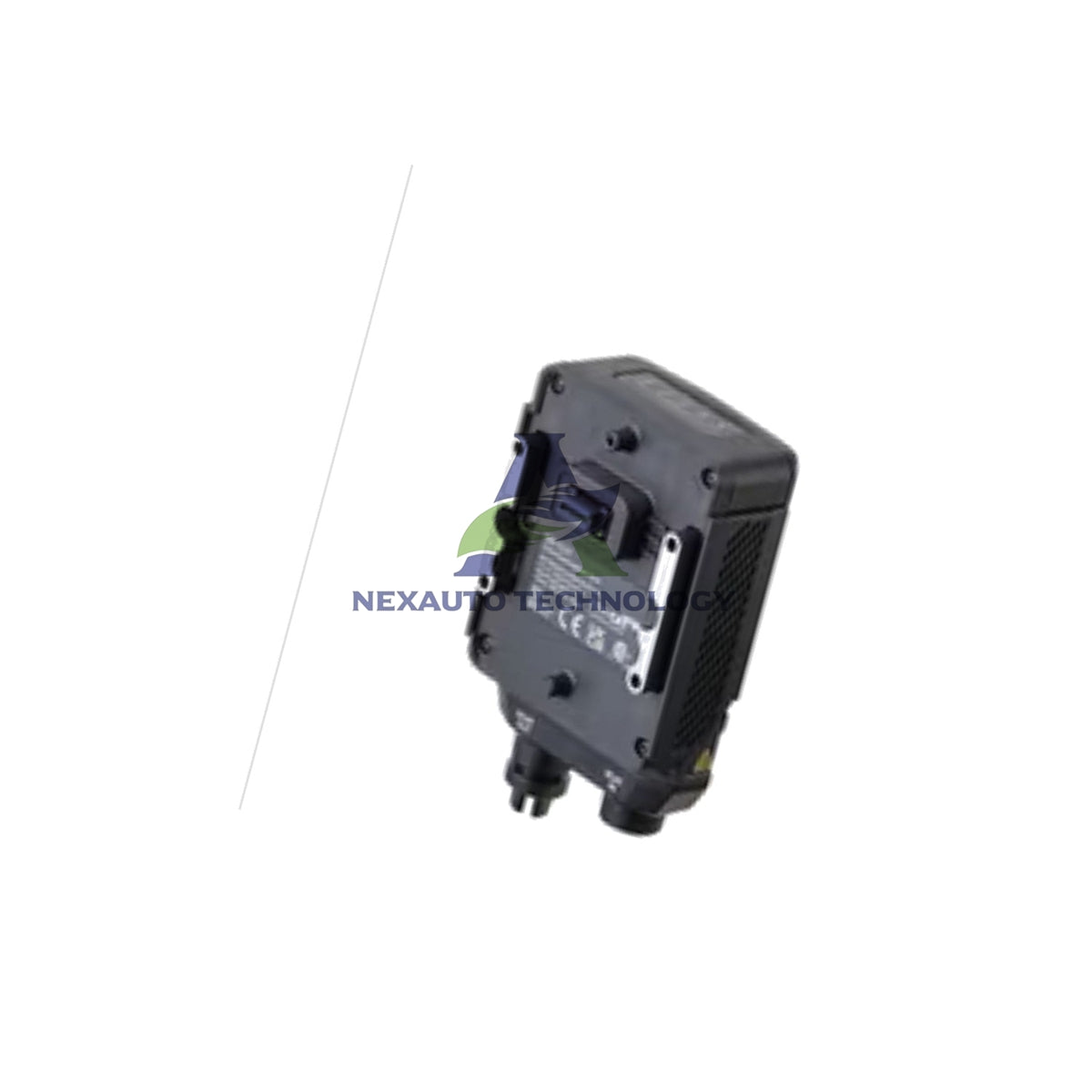

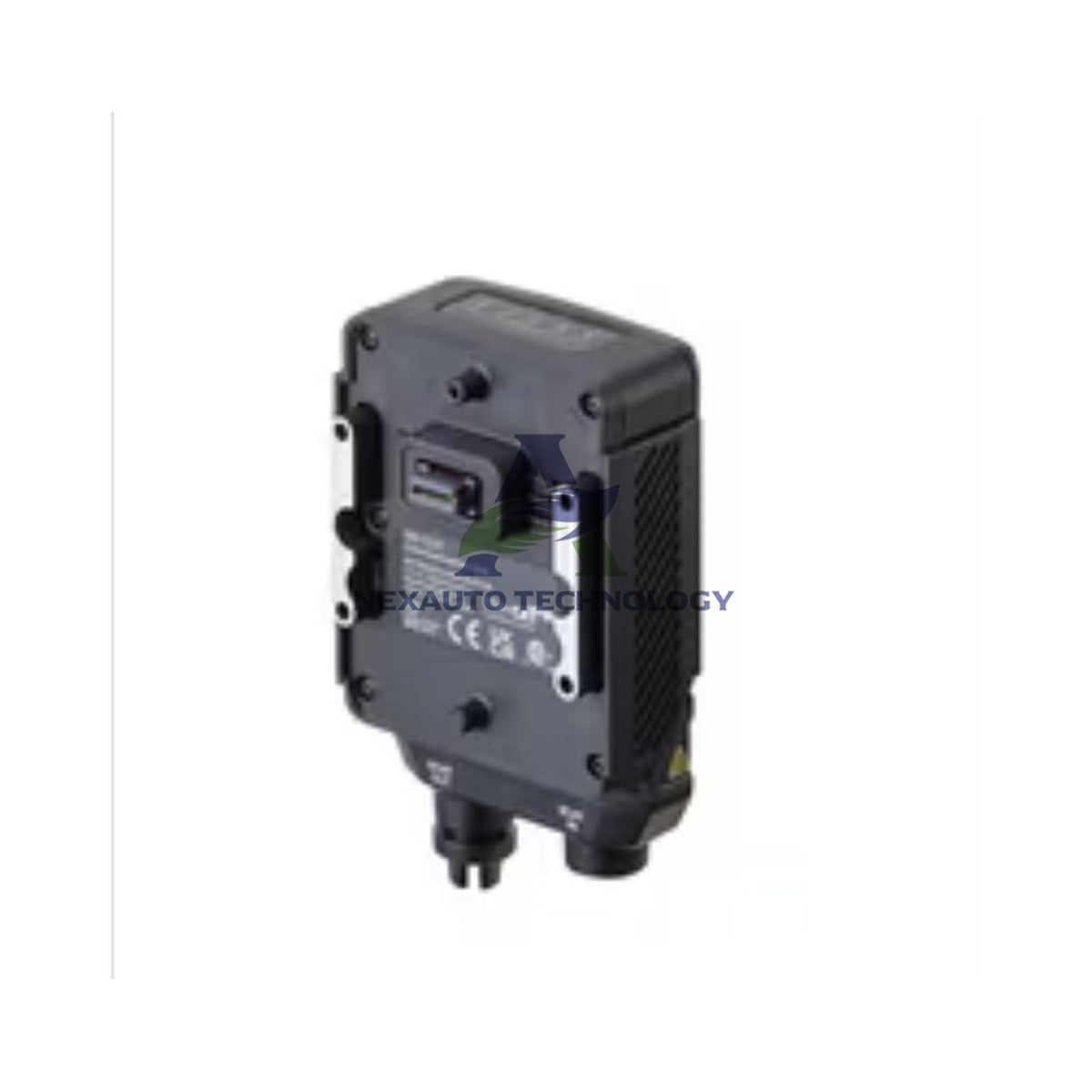

Unidad de comunicación Keyence IV4-CU1 - serie IV4

Unidad de comunicación IV4-CU1 de la serie IV4 de Keyence

Especificaciones técnicas

• Marca: Keyence
• Modelo: IV4-CU1
• Serie: Serie IV4
• Categoría: Unidad de comunicación
• Sensores compatibles: IV4-400CA/IV4-500CA/IV4-600CA y IV4-400MA/IV4-500MA/IV4-600MA
• Redes compatibles: PROFINET (clase de conformidad C), EtherCAT (CoE), comunicación TCP/IP sin procedimiento, cliente SNTP, cliente FTP, cliente SFTP, servidor OPC UA, cliente MQTT, HTTP y HTTPS
• Velocidad Ethernet: 100 Mbps
• Conector: M12 (D) hembra de 4 pines, dos puertos
• Puertos integrados: 2 puertos Ethernet M12 de 4 pines codificados en D
• Ampliación de comunicaciones: Ninguna
• Tensión de alimentación: Alimentación suministrada a través del sensor conectado
• Temperatura de funcionamiento: de 0 a +50 °C, sin congelación
• Humedad relativa: 85 % HR o menos, sin condensación
• Grado de protección: IP67, aplicable únicamente cuando está montada en un sensor
• Resistencia a las vibraciones: de 10 a 500 Hz a 0.816 G²/Hz en las direcciones X, Y y Z
• Resistencia a los golpes: 500 m/s², tres veces en cada una de las seis direcciones
• Peso: Aprox. 210 g
• Estado del ciclo de vida: Activo, con estado de producción oficial de Keyence confirmado (última verificación: 2026-09)

Materiales y construcción

• La carcasa frontal y la cubierta trasera son de PBT para proporcionar un aislamiento eléctrico resistente.
• La tapa trasera transparente es de PES y permite a los operadores comprobar el estado fácilmente.
• La carcasa trasera es de aluminio fundido a presión para ofrecer rigidez y disipar el calor.
• El conector Ethernet está fabricado con una aleación de cobre chapada en oro para garantizar señales estables.
• La placa de identificación y la tapa impermeable del conector son de material PC.
• La unidad cumple la norma IEC61340-5-1 sobre seguridad ESD en líneas sensibles.

Guía de instalación

• Monte la unidad directamente en el cuerpo de una cámara IV4 compatible.
• Apriete completamente el soporte para que el sello IP67 quede correctamente encajado.
• Coloque las tapas impermeables en los puertos M12 que no utilice.
• Conecte los cables M12 codificados en D a su red PROFINET o EtherCAT.
• El sensor conectado suministra energía, por lo que no se necesita una fuente de alimentación independiente.
• Configure los parámetros de red en el software de la cámara antes del arranque.
• Mantenga la temperatura ambiente entre 0 y +50°C y evite la condensación.
• Confirme el estado de conexión en ambos puertos antes de iniciar la producción.

Ventajas principales

• PROFINET Conformance Class C y EtherCAT CoE cubren la mayoría de las redes de fábrica.
• El servidor OPC UA y el cliente MQTT admiten configuraciones modernas de recopilación de datos.
• Los clientes FTP, SFTP y SNTP simplifican la transferencia de archivos y la sincronización horaria.
• Los dos puertos M12 permiten el cableado en cadena y reducen el tendido de cables.
• La protección IP67 mantiene la fiabilidad de la unidad en zonas húmedas y polvorientas.
• El cuerpo de aluminio de 210 g soporta bien los golpes y las vibraciones.

Contenido del paquete

• Una unidad de comunicación Keyence IV4-CU1
• Un juego de tapas impermeables para conectores Ethernet
• Una guía de inicio rápido

Envíos y asistencia

• Enviamos a todo el mundo por FedEx, UPS y DHL.
• Enviamos los pedidos en un plazo de 5 días después de que se confirme el pago.
• Aceptamos devoluciones dentro de los 30 días posteriores a la entrega.
• Suministramos únicamente unidades nuevas originales.

Preguntas frecuentes

• P: ¿Qué cámaras son compatibles con la IV4-CU1?
  R: Admite las cámaras IV4-400CA/IV4-500CA/IV4-600CA y IV4-400MA/IV4-500MA/IV4-600MA.
• P: ¿Qué redes industriales admite?
  R: Admite PROFINET Conformance Class C y EtherCAT CoE.
• P: ¿Qué velocidad Ethernet ofrece?
  R: La unidad funciona a 100 Mbps en ambos puertos M12.
• P: ¿Qué tipo de conector utiliza?
  R: Utiliza dos conectores hembra M12 D-coded de 4 pines.
• P: ¿Necesita una fuente de alimentación independiente?
  R: No, el sensor conectado suministra energía a la unidad.
• P: ¿Cuál es el grado de protección?
  R: Alcanza el grado de protección IP67 cuando se monta correctamente en un sensor.
• P: ¿Cuál es el rango de temperatura de funcionamiento?
  R: La unidad funciona entre 0 y +50°C sin congelarse.
• P: ¿Cuánto impacto puede soportar?
  R: Soporta 500 m/s² tres veces en cada una de las seis direcciones.
• P: ¿Admite OPC UA y MQTT?
  R: Sí, incluye un servidor OPC UA y un cliente MQTT.
• P: ¿Cuánto pesa la unidad?
  R: Pesa aproximadamente 210 g.
• P: ¿Tienen unidades en stock?
  R: Sí, tenemos unidades en stock y las enviamos en un plazo de 5 días.
• P: ¿Puedo devolver la unidad?
  R: Sí, aceptamos devoluciones dentro de los 30 días.
