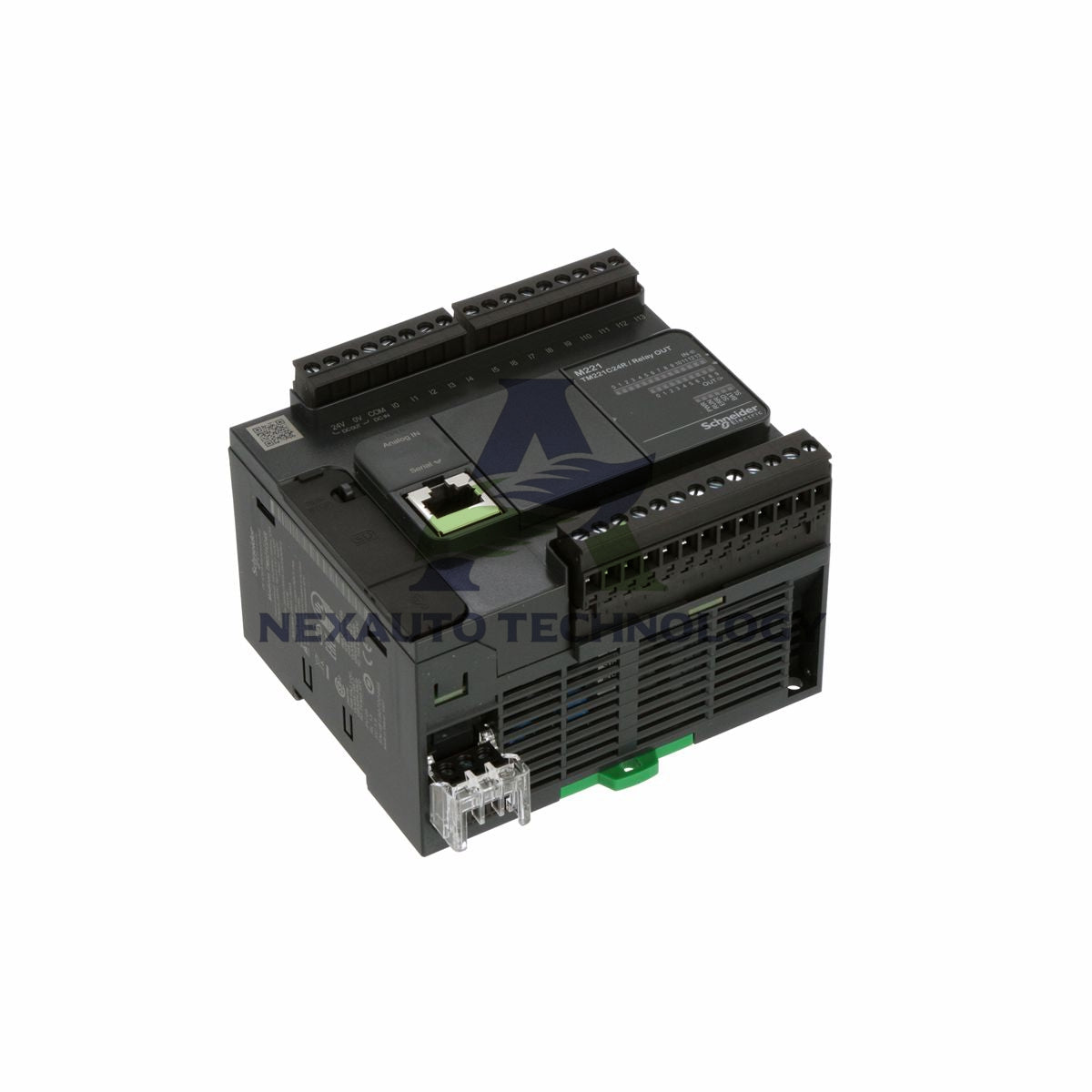

Controlador lógico Modicon M221 TM221C16R Schneider, 16 E/S de relé

Controlador lógico Modicon M221 TM221C16R - 16 E/S, 7 salidas de relé, 100–240 V CA

Especificaciones técnicas principales

• Marca: Schneider Electric
• Modelo: TM221C16R
• Serie: Modicon M221
• Número de E/S digitales: 16 (9 entradas digitales + 7 salidas de relé)
• Entradas analógicas: 2 canales, rango de 0–10 V, resolución de 10 bits
• Tensión de alimentación: 100–240 V CA, 50/60 Hz, límites de 85–264 V
• Tipo de salida digital: Relé normalmente abierto, 2 A por salida
• Tensión de salida: 5–125 V CC / 5–250 V CA
• Tensión de entrada: 24 V CC, lógica de sumidero o fuente
• Entradas rápidas: 4 entradas HSC de hasta 100 kHz, conteo de 32 bits
• Memoria: 256 kB de RAM para la aplicación del usuario, 256 kB para variables internas
• Copia de seguridad: Memoria flash de 256 kB, tarjeta SD opcional de 2 GB
• Reloj en tiempo real: Integrado, deriva ≤ 30 s/mes a 25 °C
• Control PID: Hasta 14 lazos simultáneos
• Comunicación: USB mini-B, RS485, enlaces serie RS232/RS485
• Protocolos: Modbus RTU/ASCII maestro/esclavo, SoMachine-Network

Detalles de rendimiento y precisión

• Resolución analógica: 10 bits, valor de LSB de 10 mV
• Tiempo de conversión: 1 ms por canal más un ciclo del controlador
• Error de precisión absoluta: ±1 % del fondo de escala para las entradas analógicas
• Tiempo de respuesta de entrada: Activación de 5 µs para las entradas rápidas I0, I1, I6, I7
• Tiempo de respuesta de salida: 10 ms de activación y desactivación para las salidas de relé
• Filtrado configurable: Filtrado de entrada de 0 ms, 3 ms o 12 ms
• Frecuencia de conteo: 100 kHz en modo HSC de entrada rápida
• Tiempo de ejecución: 0,2 µs por instrucción booleana
• Tiempo de ejecución por instrucción K: 0,3 ms para tareas de eventos y periódicas

Durabilidad eléctrica y mecánica

• Durabilidad mecánica: ≥ 20.000.000 de ciclos para la salida de relé
• Durabilidad eléctrica: 100.000 ciclos para cargas inductivas CA-15 a 240 V / 120 VA
• Frecuencia de conmutación: 20 operaciones por minuto con carga máxima
• Carga mínima: 1 mA a 5 V CC para la salida de relé
• Aislamiento: 2300 V CA entre la salida y la lógica interna
• Aislamiento: 500 V CA entre la entrada y la lógica interna
• Aislamiento: 1500 V CA entre la alimentación y tierra
• Alimentación de sensores: 24 V CC a 250 mA desde el controlador

Resistencia e inmunidad ambientales

• Temperatura de funcionamiento: De -10 a 55 °C en posición horizontal, de -10 a 35 °C en posición vertical
• Temperatura de almacenamiento: De -25 a 70 °C
• Humedad relativa: 10–95 % sin condensación
• Grado IP: IP20 con la cubierta protectora instalada
• Grado de contaminación: ≤ 2
• Altitud de funcionamiento: 0–2000 m
• Altitud de almacenamiento: 0–3000 m
• Descarga electrostática: 4 kV por contacto, 8 kV por aire según EN/IEC 61000-4-2
• Campos electromagnéticos: 10 V/m (80 MHz–1 GHz) según EN/IEC 61000-4-3
• Transitorios rápidos: 2 kV en líneas de alimentación, 2 kV en la salida de relé según EN/IEC 61000-4-4
• Resistencia a sobretensiones: 2 kV en modo común en líneas de alimentación según EN/IEC 61000-4-5
• Perturbaciones conducidas: 10 Vrms (0,15–80 MHz) según EN/IEC 61000-4-6
• Resistencia a vibraciones: 3,5 mm (5–8,4 Hz), 1 gn (8,4–150 Hz)
• Resistencia a impactos: 98 m/s², duración de onda de 11 ms

Guía de instalación

• Monte el controlador en un perfil tipo sombrero TH35-15 o TH35-7.5 según IEC 60715.
• También puede utilizar una placa o un panel con el kit de fijación suministrado.
• Conecte la fuente de alimentación de 24 V CC al bloque de 3 terminales.
• Utilice el conector de 4 terminales para las entradas analógicas.
• Conecte las entradas y salidas a los bloques de terminales de tornillo extraíbles.
• Mantenga el cable apantallado de las entradas rápidas dentro de una longitud de 10 m.
• Mantenga los cables no apantallados de las salidas y entradas digitales dentro de una longitud de 30 m.
• Mantenga el cable no apantallado de las entradas analógicas dentro de una longitud de 1 m.
• Respete el aislamiento de 2300 V CA entre la salida y la lógica interna.
• Deje libre el flujo de aire alrededor del controlador para garantizar una refrigeración adecuada.

Contenido del paquete

• 1 × controlador lógico TM221C16R
• 1 × conector de alimentación de 3 terminales
• 1 × conector de entrada analógica de 4 terminales
• 1 × bloque de terminales de tornillo extraíble para entradas
• 1 × bloque de terminales de tornillo extraíble para salidas
• 1 × kit de fijación para montaje en panel
• 1 × guía de inicio rápido

Envío y asistencia

• Realizamos envíos con FedEx, UPS y DHL a la mayoría de los destinos internacionales.
• Enviamos los artículos en stock en un plazo de 5 días después de confirmar el pedido.
• Ofrecemos un plazo de devolución de 30 días para los pedidos que cumplan los requisitos.
• Todas las unidades son nuevas y originales.
• Contáctenos para obtener precios por volumen o ayuda con la selección técnica.

Preguntas frecuentes

• P: ¿El TM221C16R es nuevo y original?
  R: Sí, todas las unidades son nuevas y originales.
• P: ¿Tienen el TM221C16R en stock?
  R: Sí, mantenemos este modelo en stock y lo enviamos en un plazo de 5 días.
• P: ¿Qué métodos de envío utilizan?
  R: Utilizamos FedEx, UPS y DHL para las entregas internacionales.
• P: ¿Puedo devolver el controlador si no es adecuado?
  R: Sí, aceptamos devoluciones en un plazo de 30 días.
• P: ¿Cuántas salidas de relé ofrece este controlador?
  R: Ofrece 7 salidas de relé y 9 entradas digitales.
• P: ¿Cuál es la resolución de las entradas analógicas?
  R: Las entradas analógicas ofrecen una resolución de 10 bits con un LSB de 10 mV.
• P: ¿Qué tensión de alimentación admite el TM221C16R?
  R: Admite 100–240 V CA a 50/60 Hz.
• P: ¿Puedo ampliar las E/S más allá de 16 puntos?
  R: Sí, puede añadir hasta 4 módulos de expansión.
• P: ¿Cuál es el rango de temperatura de funcionamiento?
  R: Funciona de -10 a 55 °C en instalación horizontal.
• P: ¿Admite comunicación Modbus?
  R: Sí, admite Modbus RTU/ASCII maestro y esclavo.
• P: ¿Cuántos lazos PID puede gestionar?
  R: Gestiona hasta 14 lazos PID simultáneos.
• P: ¿Cuál es la frecuencia máxima de conteo?
  R: El modo HSC de entrada rápida alcanza los 100 kHz.
