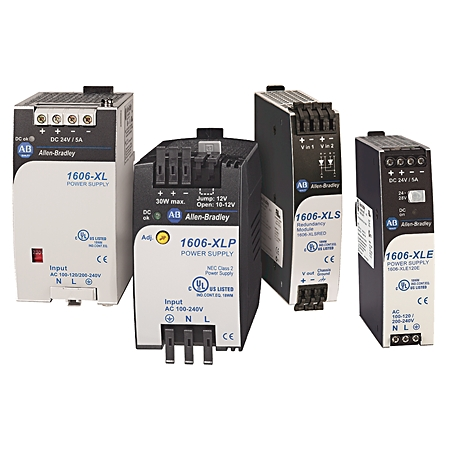

Pourquoi passer des alimentations Allen-Bradley 1606-XL aux modèles XLS/XLE ?

Passer à Allen-Bradley 1606-XLS/XLE : le choix stratégique pour l'automatisation industrielle moderne

Avec la série Allen-Bradley 1606-XL désormais discontinuée, les responsables d'installation font face à une décision cruciale. La transition vers les modèles 1606-XLS et XLE représente plus qu'un simple remplacement — c'est une mise à niveau stratégique qui offre un retour sur investissement mesurable grâce à une efficacité, une fiabilité et une optimisation de l'espace améliorées dans les environnements industriels exigeants d'aujourd'hui.

L'impératif de la modernisation des systèmes d'alimentation

Maintenir des équipements discontinués comme le 1606-XL augmente considérablement le risque opérationnel. L'approvisionnement en pièces de rechange devient coûteux et chronophage, avec des délais souvent supérieurs à 12 semaines. La série moderne 1606-XLS et XLE, en revanche, offre une disponibilité immédiate via des canaux de distribution établis. Plus important encore, ces modèles plus récents offrent une amélioration de 15 à 20 % de l'efficacité énergétique par rapport aux unités héritées, réduisant directement les coûts opérationnels.

Performance avancée avec des bénéfices quantifiables

L'ingénierie derrière la série XLS/XLE offre des avantages tangibles. Le circuit intelligent atteint un rendement allant jusqu'à 94 %, réduisant les pertes thermiques d'environ 30 %. Cela se traduit directement par des besoins de refroidissement moindres dans les panneaux de contrôle. La capacité de réserve de puissance intégrée — 20 % en continu pour le XLE ou 50 % temporaire pour le XLS — offre une marge cruciale. Par exemple, lors des pointes de courant au démarrage des moteurs pouvant atteindre 400 % du courant de fonctionnement, cette réserve empêche les baisses de tension qui provoquent généralement des réinitialisations du PLC et des interruptions de production.

Cas d'application : ligne de fabrication automobile

Une usine automobile du Midwest a mis à niveau 47 panneaux de contrôle de 1606-XL à des unités 1606-XLE sur leurs lignes de soudage robotisées. Les résultats ont été substantiels : les températures internes des panneaux ont diminué en moyenne de 8°C, prolongeant la durée de vie des composants. Plus important encore, l'usine a éliminé 12 à 15 incidents d'arrêt annuels auparavant causés par des défauts liés à l'alimentation lors d'opérations simultanées d'actionneurs. Leur retour sur investissement calculé a été atteint en seulement 9 mois grâce à la réduction de la maintenance et à l'augmentation du temps de fonctionnement de la production.

Fonctionnalités complètes pour des déploiements mondiaux

Les installations de fabrication d'aujourd'hui fonctionnent avec des équipements standardisés à l'échelle mondiale. La série 1606-XLS/XLE prend en charge cette réalité avec des plages de tension d'entrée universelles (85-264V AC pour monophasé, 320-575V AC pour triphasé) et des certifications internationales complètes. Les modules de redondance disponibles créent des configurations d'alimentation N+1 qui ont démontré un temps de fonctionnement de 99,95 % dans des applications de processus continus. Cela est particulièrement précieux pour les usines pharmaceutiques ou de transformation alimentaire où les arrêts imprévus peuvent entraîner des pertes de produit importantes.

Optimisation de l'espace avec de réelles économies dans le panneau

Le design compact offre des économies d'espace concrètes. Avec seulement 35 mm de largeur pour une unité de 240 W, le 1606-XLE nécessite 40 % moins d'espace dans le panneau que son prédécesseur. Dans un panneau de contrôle typique avec 8 alimentations, cela se traduit par une libération d'environ 280 mm d'espace horizontal — suffisant pour ajouter un automate programmable ou un module de communication supplémentaire sans agrandir l'armoire. Cet avantage de densité devient de plus en plus précieux à mesure que les implémentations de l'Industrie 4.0 exigent plus d'appareils dans des espaces limités.

Analyse des tendances industrielles : la transition vers une distribution électrique plus intelligente

Le marché des alimentations industrielles évolue au-delà des fonctions de conversion basiques. Les systèmes modernes nécessitent désormais une surveillance intelligente, des capacités de maintenance prédictive et une intégration fluide avec les systèmes de gestion énergétique à l'échelle de l'usine. Bien que le 1606-XLS/XLE représente la norme actuelle, les opérations tournées vers l'avenir devraient envisager comment leur infrastructure électrique s'interfacera avec les plateformes IoT émergentes. Ma recommandation est de mettre en place dès aujourd'hui des systèmes d'alimentation modulaires pouvant accueillir des modules de surveillance intelligents futurs sans remplacement complet.

Scénario de solution : mise à niveau d'une station de traitement de l'eau

Une station municipale de traitement de l'eau desservant 150 000 habitants a remplacé ses alimentations 1606-XL vieillissantes par des unités 1606-XLS dans 22 stations de pompage à distance. La réserve temporaire de puissance de 50 % s'est avérée cruciale lors des tempêtes, lorsque plusieurs pompes s'activaient simultanément. Auparavant, ces pics de charge déclenchaient des arrêts de protection. Après la mise à niveau, l'installation n'a enregistré aucun incident lié à l'alimentation pendant deux saisons de tempêtes majeures tout en réduisant sa consommation annuelle d'énergie pour les systèmes de contrôle de 18 %, économisant environ 4 200 $ par an sur l'ensemble des stations.

Recommandations pratiques pour la mise en œuvre

Lors de la planification de votre migration, effectuez un audit approfondi des besoins réels en charge plutôt que de vous fier aux puissances nominales. De nombreux panneaux fonctionnent à 60-70 % de la charge maximale théorique. Sélectionnez le modèle approprié en fonction de vos pics de demande — continus ou intermittents. Pour les processus critiques, mettez toujours en place des modules de redondance ; l'investissement supplémentaire de 20 % offre une capacité de secours à 100 %. Enfin, documentez soigneusement la nouvelle architecture électrique, en notant les capacités améliorées pour les équipes de maintenance futures.

Questions fréquemment posées (FAQ)

Q1 : Quelle est la différence de coût réelle entre le maintien des anciennes unités XL et la mise à niveau ?
A1 : Bien que les nouvelles unités aient des prix d'achat compétitifs, les véritables économies proviennent de la réduction de la consommation d'énergie (15-20 % plus efficace), des coûts de refroidissement plus faibles et de l'élimination des temps d'arrêt. La plupart des installations atteignent un retour sur investissement complet en 12 à 18 mois.

Q2 : Comment fonctionne la réserve temporaire de 50 % en pratique ?
A2 : Le 1606-XLS peut fournir 150 % de sa puissance nominale pendant jusqu'à 30 secondes. Cela gère les démarrages de moteurs, la charge des condensateurs ou l'activation de banques de solénoïdes sans chute de tension pouvant perturber l'électronique de contrôle sensible.

Q3 : Ces alimentations peuvent-elles s'intégrer aux systèmes de gestion énergétique des usines ?
A3> Bien qu'ils ne soient pas des dispositifs IoT natifs, leurs données d'efficacité et de fiabilité (via des dispositifs de surveillance connectés) peuvent contribuer aux stratégies globales d'optimisation énergétique. De nombreuses usines utilisent des moniteurs de courant pour suivre les tendances de performance.

Q4 : Quelles économies d'espace sur le panneau puis-je raisonnablement attendre ?
A4 : Selon votre configuration, la réduction d'espace varie de 30 à 45 %. Un panneau typique avec six unités de 240W gagne environ 210 mm d'espace horizontal — suffisant pour des composants supplémentaires ou une meilleure circulation d'air.

Q5 : Existe-t-il des industries spécifiques où cette mise à niveau offre une valeur exceptionnelle ?
A5 : Les industries avec des coûts énergétiques élevés, des exigences strictes de disponibilité ou des panneaux à espace limité voient le retour sur investissement le plus rapide. Cela inclut l'automobile, la transformation alimentaire, la pharmacie et la manutention où la qualité de l'alimentation affecte directement le débit.
