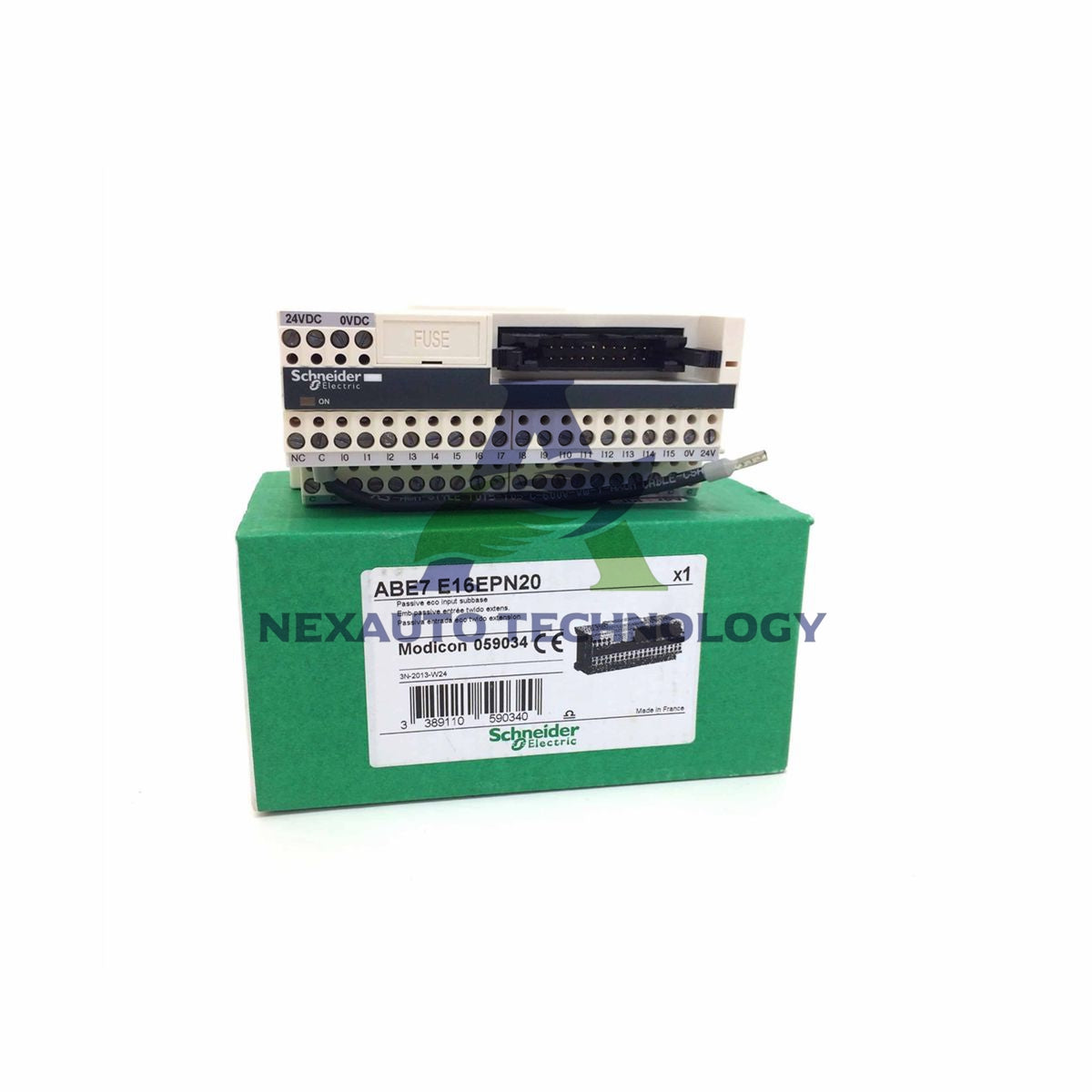

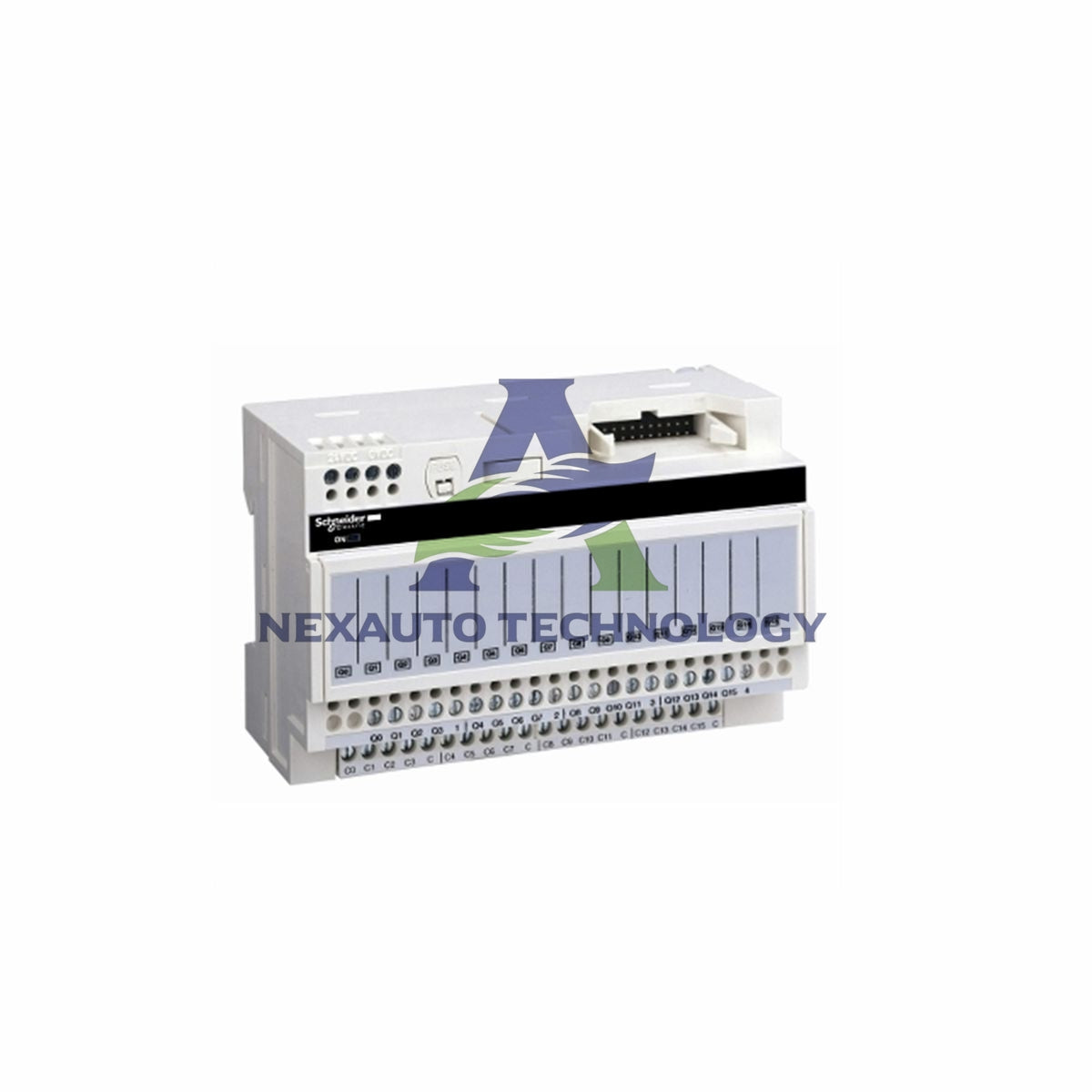

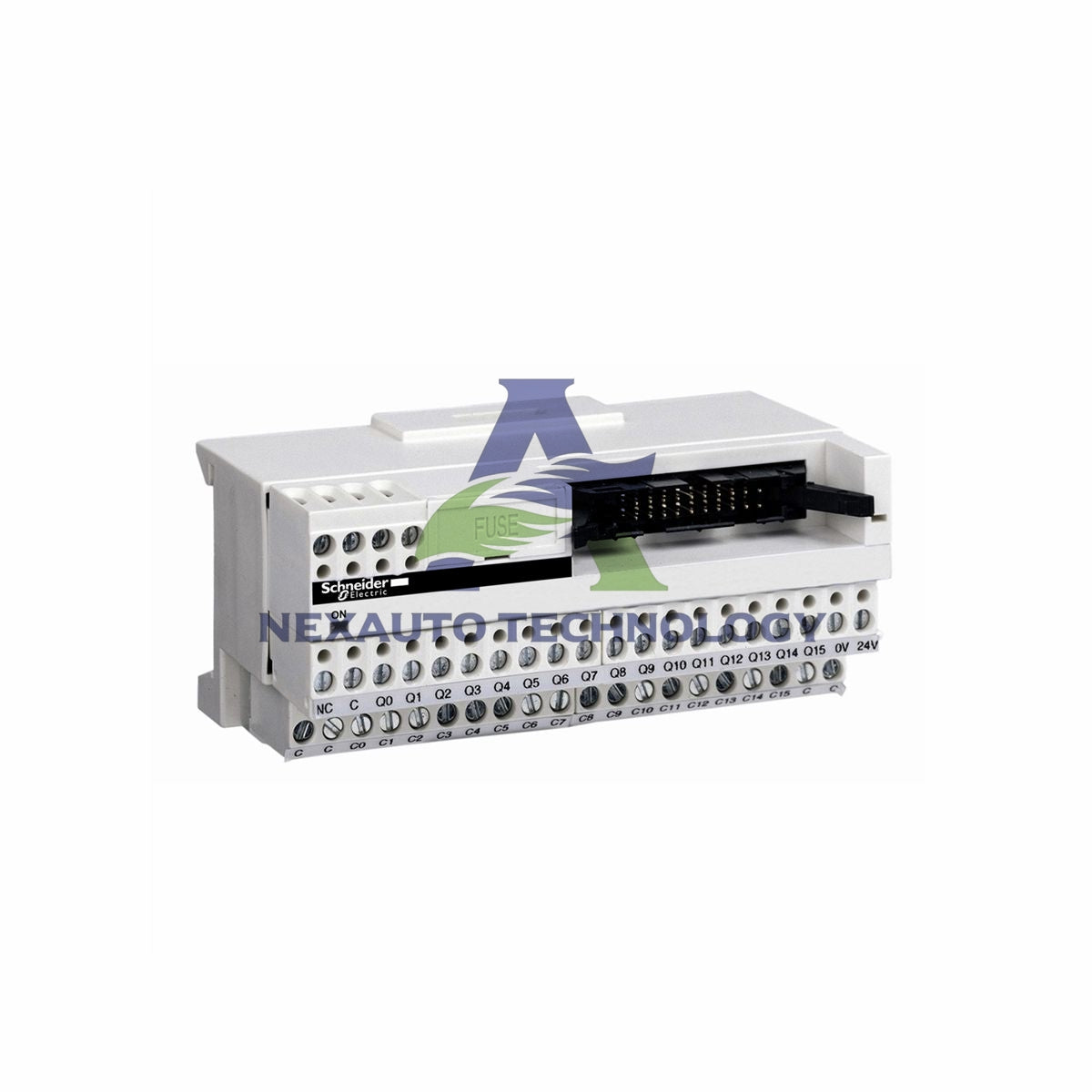

ABE7E16EPN20 Sous-base d'E/S 16 canaux 24V DC Schneider

Présentation de la sous-base d’E/S discrètes passives Modicon ABE7 Schneider Electric ABE7E16EPN20

Principales spécifications techniques

• Fabricant & Série : Schneider Electric a conçu ce ABE7E16EPN20 dans le cadre de la gamme Modicon ABE7, garantissant la compatibilité avec l’infrastructure Modicon existante.
• Caractéristiques électriques : La sous-base fonctionne avec une tension d’alimentation nominale de 24V DC côté contrôleur et capteur. Les limites de tension d’alimentation vont de 19 à 30V DC pour le côté contrôleur, conformément aux normes IEC 61131-2.
• Configuration des canaux : Elle prend en charge 16 canaux d’entrée discrets avec logique de type sink. Le module comprend 16 sorties discrètes fonctionnant à 24V DC avec une distribution de polarité commune pour les 16 canaux.
• Fonctions de protection : La protection contre les courts-circuits intégrée utilise un fusible rapide interne de 2A (5 x 20 mm) côté contrôleur. Le module inclut également une LED d’état ON pour un diagnostic facile.
• Isolation & sécurité : La tension d’isolation nominale atteint 2000V entre les bornes et les rails de montage. Il répond à la catégorie de surtension II selon IEC 60664-1 avec un degré de pollution 2.

Spécifications de connexion et de bornier

• Type de bornier : Le ABE7E16EPN20 est équipé de borniers à vis compatibles avec divers types de fils. Il accepte des fils rigides de 0,14 à 2,5 mm² (AWG 26-12) et des fils souples de 0,09 à 1,5 mm² avec embouts.
• Interface connecteur : Il comprend un connecteur HE-10 20 broches destiné aux contrôleurs programmables Twido. Le module supporte deux connexions par canal pour une flexibilité de câblage.
• Couple de serrage : Le couple requis est de 5,3 lbf.in (0,6 N.m) avec un tournevis plat Ø 3,5 mm pour assurer des connexions sécurisées.
• Chute de tension : Le fusible d’alimentation génère une chute de tension minimale de seulement 0,3V, garantissant une alimentation efficace des appareils connectés.
• Courant commuté : Chaque circuit d’entrée supporte un courant commuté de 15 mA pour une transmission fiable des signaux.

Spécifications environnementales et physiques

• Plage de température : Cette sous-base fonctionne entre -5°C et 60°C et peut être stockée en toute sécurité de -40°C à 80°C, ce qui la rend adaptée aux environnements exigeants.
• Indice de protection : IP2X selon IEC 60529 protège contre les objets solides supérieurs à 12 mm. Elle résiste aux tests de fil incandescent jusqu’à 750°C selon IEC 60695-2-11.
• Durabilité mécanique : Le module résiste à des chocs de 15 gn pendant 11 ms selon IEC 60068-2-27. Il supporte des vibrations de 2 gn de 10 à 150 Hz selon IEC 60068-2-6.
• Immunité CEM : Il supporte des décharges électrostatiques de 4 kV contact et 8 kV air (niveau 3). La résistance aux champs rayonnés atteint 10 V/m de 80 MHz à 2 GHz selon IEC 61000-4-3 niveau 3.
• Options de montage : Installation possible avec des clips sur rails DIN symétriques de 35 mm selon IEC 60715 ou montage direct avec vis pour une installation permanente.

Questions fréquemment posées

Question : Le ABE7E16EPN20 est-il compatible uniquement avec les contrôleurs Twido ?

• Réponse : Le ABE7E16EPN20 se connecte spécifiquement aux contrôleurs programmables Twido via son connecteur HE-10. Il fonctionne avec les produits TWDDDI16DK et TWDDDI32DK pour une intégration complète du système.

Question : Quelles tailles de fils conviennent le mieux aux borniers à vis ?

• Réponse : Ces borniers acceptent des fils rigides de 0,14 à 2,5 mm² (AWG 26-12). Pour les fils souples avec embouts, utilisez des fils de 0,09 à 1,5 mm² (AWG 28-16) pour des connexions optimales.

Question : Cette sous-base inclut-elle une protection contre les courts-circuits ?

• Réponse : Oui, elle est équipée d’un fusible rapide interne de 2A (5 x 20 mm) côté contrôleur. Cela protège votre système contre les surintensités tout en maintenant un fonctionnement fiable.

Question : Quelles certifications possède le ABE7E16EPN20 ?

• Réponse : Ce module est certifié CSA et UL. Il est conforme aux normes IEC 61131-2 Type 1 pour les applications de contrôleurs programmables.
