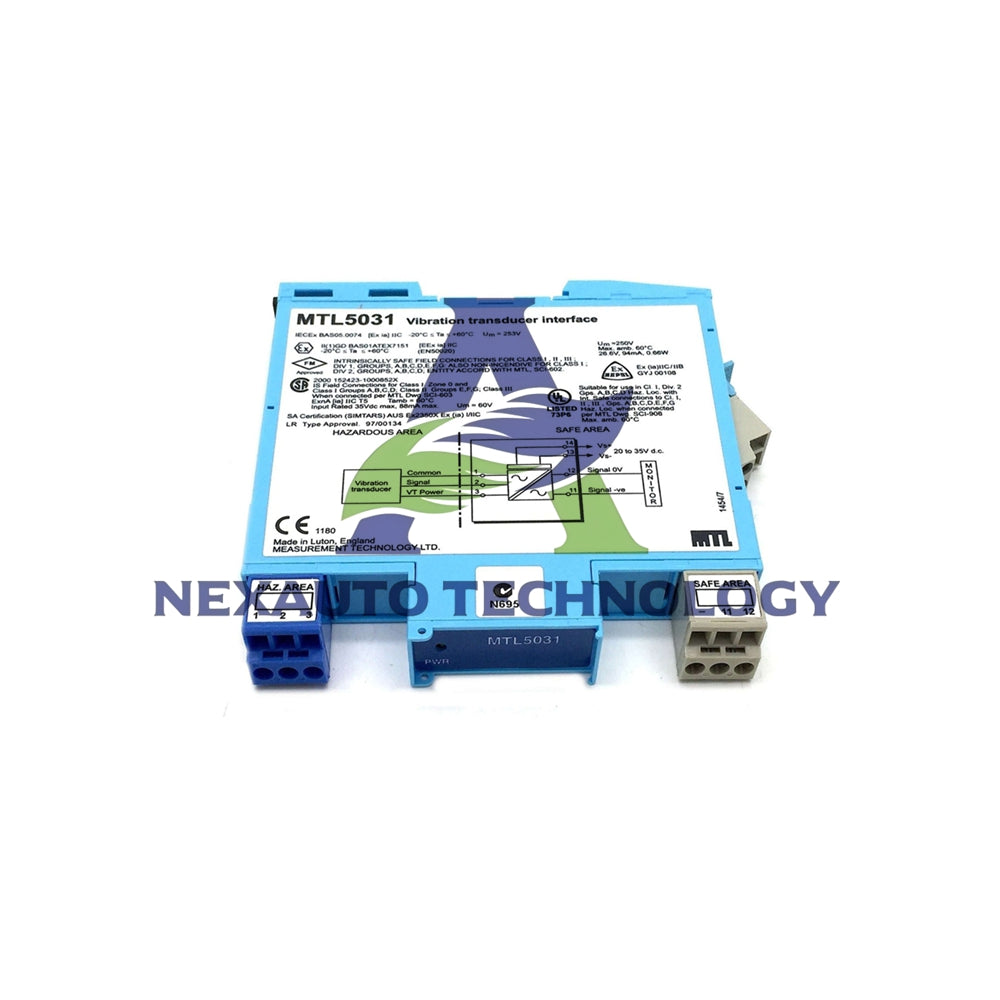

MTL5031 | Répéteur de signal de vibration | MTL

Répéteur de signal de vibration pour zone dangereuse MTL5031

Spécifications techniques principales

Impédance d'entrée : 10kΩ ±1%/+2%

Impédance de sortie : <20Ω

Plage de fréquences : 0Hz-20kHz (-3dB à 43kHz)

Précision DC : ±100mV à 20°C

Précision AC : ±1% (0Hz-1kHz), -5%/+1% (1kHz-10kHz)

Alimentation du transducteur : -20V à -0,5V

Retard de phase : <14μs (équivalent à -1° à 200Hz)

Température de fonctionnement : -20°C à +65°C

Cas d'utilisation industrielle

Surveillance des vibrations des turbines à gaz

Analyse de l'état des roulements de compresseur

Détection structurelle des plateformes offshore

Diagnostic des pompes pétrochimiques

Protection des turbines à vapeur des centrales électriques

Avantages clés

Élimine la perte de signal sur les longues distances de câble

Compense le décalage de phase dans les mesures critiques

Protège les systèmes de contrôle contre les transitoires en zone dangereuse

Maintient la précision malgré les fluctuations de température

Simplifie la conformité aux normes ATEX/IECEx

Guide de connexion

Bornier 1 : Masse commune

Bornier 2 : Entrée du signal de vibration

Bornier 3 : Alimentation du transducteur (-20V)

Borniers 11/12 : Sortie en zone sûre

Borniers 13/14 : Alimentation 20-35V DC

Contenu de la livraison

1x module isolateur MTL5031

2x clips pour rail DIN

1x notice d'installation
