Kako modul 3500/32 poboljšava zaštitu strojeva?

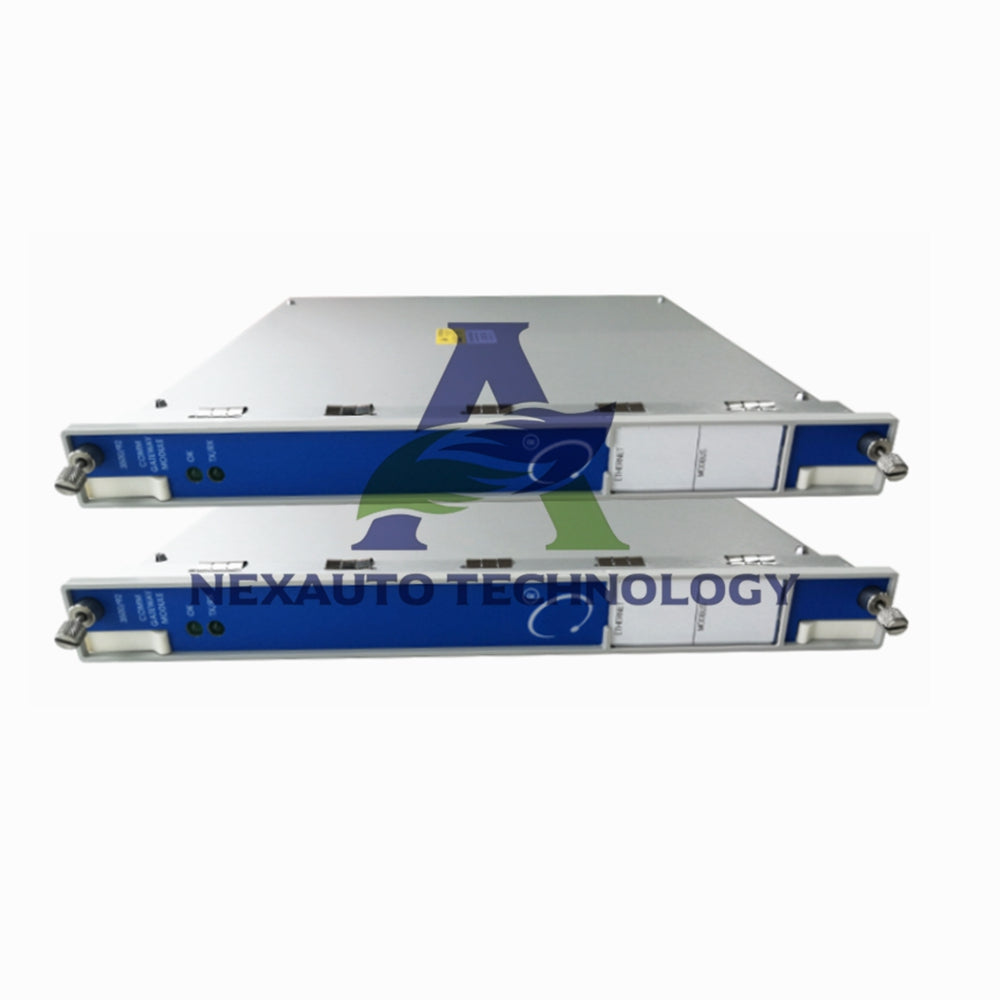

Optimizacija kritične zaštite strojeva s Bently Nevada 3500/32 relejnim modulom

U svijetu industrijske automatizacije, neplanirani zastoji glavni su čimbenik troškova. Učinkoviti sustavi nadzora strojeva predstavljaju prvu liniju obrane od katastrofalnih kvarova. Kao ključna komponenta pouzdane serije Bently Nevada 3500, 3500/32 4-kanalni relejni modul prevodi podatke nadzora u stvarnom vremenu u odlučne, programabilne zaštitne radnje. Ovaj modul nije samo komponenta, već strateški sloj pouzdanosti za imovinu poput plinskih turbina, centrifugalnih kompresora i velikih pumpi, gdje kvar nije opcija. Pomak industrije prema održavanju temeljenom na podacima i prediktivnoj analitici naglašava vrijednost takvog inteligentnog, konfigurabilnog hardvera.

Modularni dizajn za skalabilnu arhitekturu sustava

3500/32 je dizajniran za maksimalnu fleksibilnost. To je modul pune visine koji se može postaviti u bilo koji utor desno od primarnog sučelja u okviru. Dizajneri sustava nisu ograničeni na jedan modul; može se instalirati više relejnih modula za proširenje zaštitnih točaka prema potrebi. Ova modularnost ključna je za moderne pogone, gdje se zahtjevi za nadzorom često povećavaju. Svaki od četiri relejna kanala radi neovisno, što inženjerima omogućuje prilagodbu sekvenci zaustavljanja ili alarma za određene strojeve ili čak pojedinačne načine kvara.

Sofisticirana logika upravljanja alarmima za preciznost

Prava snaga ovog modula leži u njegovoj konfigurabilnoj logici upravljanja alarmima. Za razliku od jednostavnih, žičano povezanih releja, 3500/32 koristi programabilne AND/OR logičke sklopke. Inženjeri koriste namjenski softver 3500 Rack Configuration za kreiranje logičkih izraza. Na primjer, relej se može programirati da se aktivira samo ako su Kanal A I Kanal B u stanju opasnosti, čime se sprječavaju lažni prekidi zbog kvara jednog senzora. Ova logika može uključivati upozorenja s bilo kojeg vibracijskog, temperaturnog ili brzinskog monitora unutar cijelog okvira, stvarajući visoko integriranu i inteligentnu zaštitnu mrežu.

Napomena za kritične primjene: TMR sustavi

Ključni čimbenik za sigurnosne sustave visoke pouzdanosti je redundancija. Za Triple Modular Redundant (TMR) primjene, gdje tri odvojena kanala obavljaju identične funkcije radi maksimalne otpornosti na kvarove, standardni 3500/32 nije propisano rješenje. U tim kritičnim scenarijima potreban je namjenski 3500/34 TMR relejni modul. Uvijek konzultirajte službeni Bently Nevada specifikacijski dokument (broj dijela 141534-01) za usklađenost i detaljne informacije o narudžbi. Ova razlika je ključna za certifikate funkcionalne sigurnosti i osiguranje pouzdanosti cijelog sustava.

Industrijski uvid: Od reaktivnog do prediktivnog rada

Evolucija od osnovnih releja alarma do inteligentnih, logički programabilnih modula poput 3500/32 označava značajan trend. Omogućuje prelazak s jednostavnog reagiranja na prave prediktivne operativne strategije. Programiranjem releja za pre-alarmne uvjete (npr. pokretanje usporavanja jedinice pri trajanju "upozorenja") pogoni mogu izbjeći ozbiljnije "opasne" zaustavljanje. Ova sposobnost izravno smanjuje zastoje i operativni stres na opremi. Iz vlastitog iskustva, iskorištavanje ove programabilnosti često je razlika između sustava koji samo alarmira i onog koji aktivno upravlja zdravljem imovine.

Praktični primjer primjene: Offshore kompresor za izvoz plina

Scenarij: Kritična offshore platforma koristi tandem jedinicu kompresora za izvoz plina. Svaki kompresor ima točke nadzora radijalne vibracije (XY sonde), aksijalnog položaja i temperature ležaja.
Izazov: Spriječiti potpuno zaustavljanje vlaka zbog kvara jednog nekritičnog senzora, uz održavanje snažne zaštite.
Rješenje s 3500/32: Instalirana su dva 3500/32 modula.

• Relej 1 (Zaustavljanje jedinice): Programiran logikom: (CompA_VibX > 125 µm pk-pk) I (CompA_VibY > 125 µm pk-pk). Ovo zahtijeva potvrdu s dvije ortogonalne sonde prije potpunog prekida, sprječavajući zaustavljanje zbog neispravne sonde.
• Relej 2 (Upozorenje u kontrolnoj sobi): Programiran logikom: (CompB_BearingTemp > 85°C) ILI (CompB_AxialPos > 0.75 mm). Ovo pruža rano upozorenje za porast temperature ili položaj potiska, omogućujući intervenciju operatera.
• Releji 3 i 4: Koriste se za pomoćne funkcije poput aktivacije svjetala na ploči ili pokretanja rezervnih pumpi za podmazivanje na temelju ulaza s monitora tlaka.

Rezultat: Sustav je u prvoj godini postigao smanjenje lažnih prekida za 40% uz održavanje 100% zaštite od potvrđenih opasnih stanja.

Pogled u budućnost: Integracija s digitalnim ekosustavima

Budućnost modula poput 3500/32 leži u dubljoj digitalnoj integraciji. Iako izvrsno štiti putem žičanih veza, njegova vrijednost se višestruko povećava kada se status releja i logički okidači prenose u povijesne baze podataka pogona i IIoT platforme. Ti podaci stvaraju bogatu vremensku liniju ponašanja stroja i reakcija zaštitnog sustava, neprocjenjivu za inženjering pouzdanosti i upravljanje životnim ciklusom. Sljedeći korak za upravitelje imovine je gledati takve module ne samo kao zaštitne uređaje, već kao ključne čvorove podataka u sveobuhvatnoj strategiji upravljanja izvedbom imovine (APM).

Često postavljana pitanja (FAQ)

P1: Može li se modul 3500/32 koristiti u starijim Bently Nevada 3300 sustavima?
A: Ne, 3500/32 je posebno dizajniran za kućišta sustava serije 3500. Nije kompatibilan unatrag sa 3300 serijom.

P2: Koje je tipično vrijeme odziva releja u modulu 3500/32?
A: Odziv releja je iznimno brz, obično znatno ispod 10 milisekundi od ispunjenja logičkog uvjeta do promjene kontakta, osiguravajući brzu zaštitnu akciju.

P3: Kako se programira logika glasovanja u modul?
A: Logika se konfigurira pomoću vlasničkog softvera 3500 Rack Configuration na povezanom računalu. Postavke se zatim preuzimaju i pohranjuju u module okvira.

P4: Jesu li relejni kontakti prikladni za izravno upravljanje starter motorom ili ventilom?
A: Relejni kontakti imaju specificirane naponske i strujne vrijednosti (detaljno u tehničkom listu). Za velike induktivne opterećenja poput glavnih motora često upravljaju posrednim kontaktorima radi sigurnosti i dugovječnosti.

P5: Što se događa pri gubitku napajanja okvira ili kvaru modula?
A: Sustav 3500 je dizajniran s fail-safe principom. U slučaju dijagnosticiranog kvara modula ili gubitka napajanja, sustav se može konfigurirati da relej postavi u de-energizirano "sigurno" stanje, obično pokrećući zaustavljanje stroja.

P6: Podržava li modul 3500/32 hot-swapping?
A: Okvir sustava 3500 podržava zamjenu modula bez isključivanja cijelog okvira. Međutim, uvijek se moraju poštivati specifične sigurnosne i proceduralne smjernice iz politike zaključavanja i označavanja (LOTO) u pogonu.

Zaključak

Bently Nevada 3500/32 4-kanalni relejni modul mnogo je više od jednostavnog prekidača. To je programabilni logički kontroler posvećen zaštiti strojeva, ugrađen u vrhunski sustav nadzora. Njegova vrijednost dokazana je u sposobnosti sprječavanja nepotrebnih zastoja kroz inteligentnu logiku glasovanja, istovremeno pružajući nepokolebljivu zaštitu od stvarnih kvarova. Za inženjere koji specificiraju ili održavaju kritičnu rotirajuću opremu, razumijevanje i korištenje svih njegovih mogućnosti predstavlja najbolju praksu u modernom, pouzdanom radu postrojenja.
