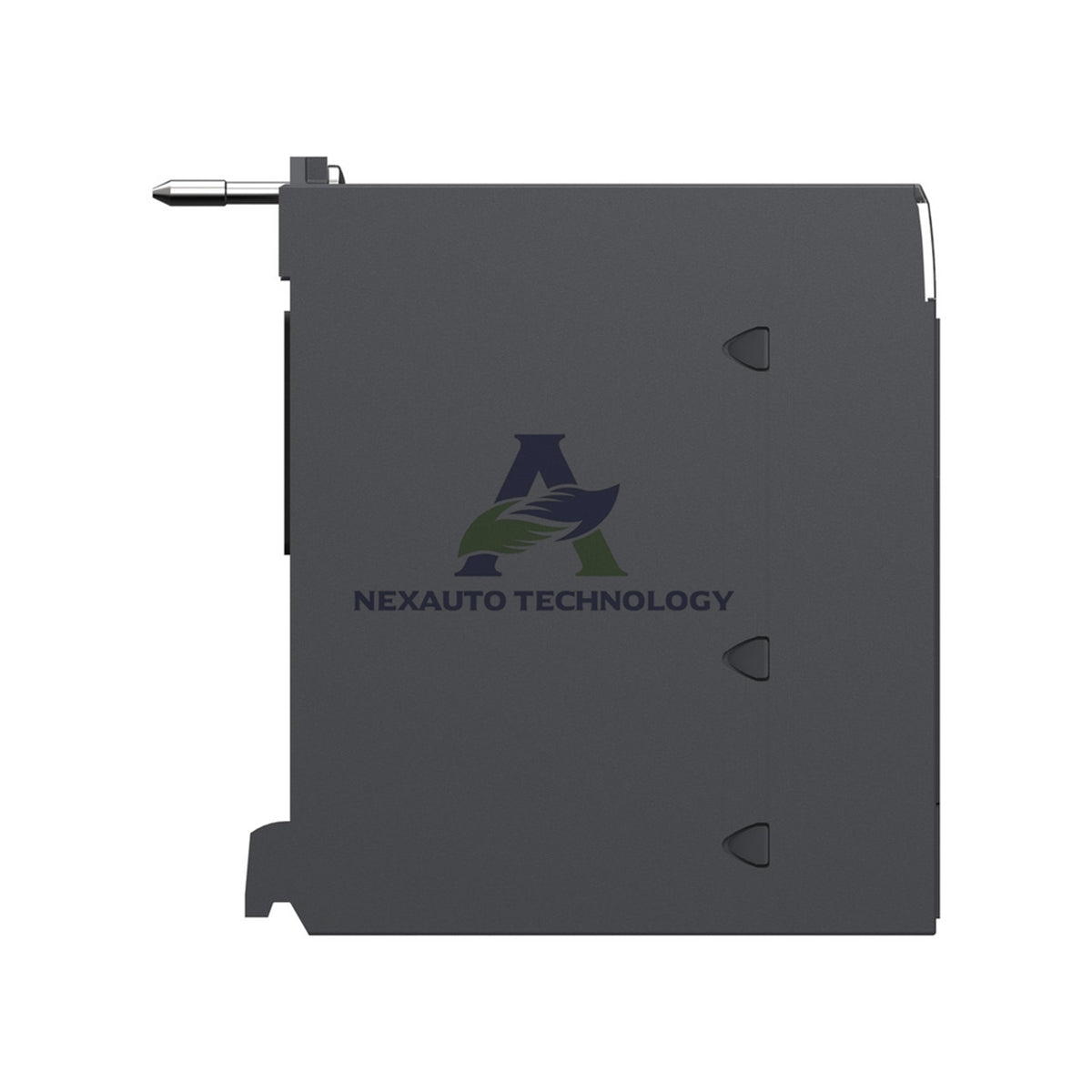

Schneider Electric BMXAMI0410 analogni ulazni modul X80

Brzinski modul analognog ulaza BMXAMI0410 – Schneider Electric Modicon X80 serija

Ključne tehničke specifikacije

• Marka: Schneider Electric
• Model: BMXAMI0410
• Kategorija: Modul analognog ulaza, serija Modicon X80
• Ulazni kanali: 4 analogna ulaza, međusobno izolirana
• Vrste ulaza: Struja ±20 mA, 0...20 mA, 4...20 mA; napon ±10 V, ±5 V, 0...10 V, 0...5 V, 1...5 V
• Razlučivost: 16-bitna razlučivost analognog ulaza uz 24-bitnu A/D pretvorbu
• Razlučivost mjerenja: 0.35 mV za naponske ulaze, 0.92 µA za strujne ulaze
• Ulazna impedancija: 10 MOhm za naponske ulaze
• Unutarnji pretvornički otpornik: 250 Ohm, preciznost 0.1 %, temperaturni pomak 15 ppm/°C
• Brzi ciklus očitavanja: 1 ms plus 1 ms po aktivnom kanalu
• Nazivni ciklus očitavanja: 5 ms za sva četiri kanala
• Točnost pri 25 °C: 0.075 % punog raspona za napon, 0.15 % za struju
• Točnost pri 0...60 °C: ≤0.1 % za napon, ≤0.3 % za struju
• Temperaturni pomak: 15 ppm/°C za napon, 30 ppm/°C za struju
• Odbacivanje zajedničkog načina rada: 120 dB između kanala
• Izolacija: 300 V DC između kanala, 1400 V DC prema uzemljenju i sabirnici
• Format digitalnog izlaza: ±32000 u korisničkoj skali, zadano ±10000
• Vrsta filtra: Digitalno filtriranje prvog reda

Uvjeti okoline i rada

• Radna temperatura: 0...60 °C
• Temperatura skladištenja: -40...85 °C
• Relativna vlažnost: 5...95 % bez kondenzacije
• Otpornost na vibracije: 3 gn
• Otpornost na udarce: 30 gn
• Stupanj zaštite IP: IP20
• Radna nadmorska visina: 0...2000 m, do 5000 m uz smanjenje nazivnih vrijednosti
• Tolerancija na preopterećenje: ±30 V za naponske ulaze, ±90 mA za strujne ulaze

Napajanje, pokazivači statusa i težina

• Potrošnja struje: 150 mA pri 3.3 V DC, 45 mA pri 24 V DC
• LED indikatori statusa: zeleni RUN, zeleni dijagnostički LED indikator za svaki kanal, crveni ERR, crveni I/O
• Težina proizvoda: 0.143 kg
• Električni priključak: jedan 20-polni priključak
• Certifikati: CE, UL, CSA, RCM, EAC, trgovačka mornarica
• Norme: EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201

Vodič za instalaciju

• Montirajte BMXAMI0410 u utor odgovarajuće stražnje sabirnice na Modicon X80 postolju.
• Prije uključivanja napajanja ugradite 20-polni priključak u ulazni priključni blok.
• Pomoću konfiguracijskog softvera dodijelite svakom kanalu odgovarajući ulazni raspon.
• Držite signalne žice odvojeno od naponskih kabela kako biste smanjili električne smetnje.
• Nakon pokretanja provjerite zeleni LED indikator RUN i dijagnostiku svakog kanala.
• Provjerite polaritet ožičenja za strujne i naponske ulaze kako biste izbjegli pogreške mjerenja.

Sadržaj pakiranja

• 1 x analogni ulazni modul Schneider Electric BMXAMI0410
• 1 x 20-polni priključak
• Zaštitno pakiranje za siguran prijevoz

Dostava

• Šaljemo putem FedExa, UPS-a i DHL-a na odredišta diljem svijeta.
• Narudžbe napuštaju naše skladište u roku od 5 radnih dana nakon potvrde plaćanja.
• Podatke za praćenje pošiljke dostavljamo nakon što prijevoznik preuzme paket.

Često postavljana pitanja

• P: Je li BMXAMI0410 nov i originalan?
  O: Da, isporučujemo potpuno nove originalne uređaje u tvorničkom pakiranju.
• P: Imate li ga na zalihi?
  O: Da, ovaj modul imamo na zalihi i možemo odmah obraditi narudžbu.
• P: Koliko brzo šaljete narudžbe?
  O: Narudžbe šaljemo u roku od 5 dana putem DHL-a, FedExa ili UPS-a.
• P: Mogu li vratiti modul ako mi ne odgovara?
  O: Da, prihvaćamo povrate u roku od 30 dana u skladu s našim pravilima povrata.
• P: Koje ulazne raspone podržava ovaj modul?
  O: Podržava ±20 mA, 0...20 mA, 4...20 mA i pet raspona napona.
• P: Koliko traje ciklus očitanja?
  O: Brzi ciklus traje 1 ms plus 1 ms za svaki aktivni kanal.
• P: Koji je raspon radne temperature?
  O: Modul radi na temperaturama od 0 do 60 °C bez smanjenja nazivnih vrijednosti.
• P: Koliko kanala ima BMXAMI0410?
  O: Nudi četiri izolirana analogna ulazna kanala razlučivosti 16 bita.
