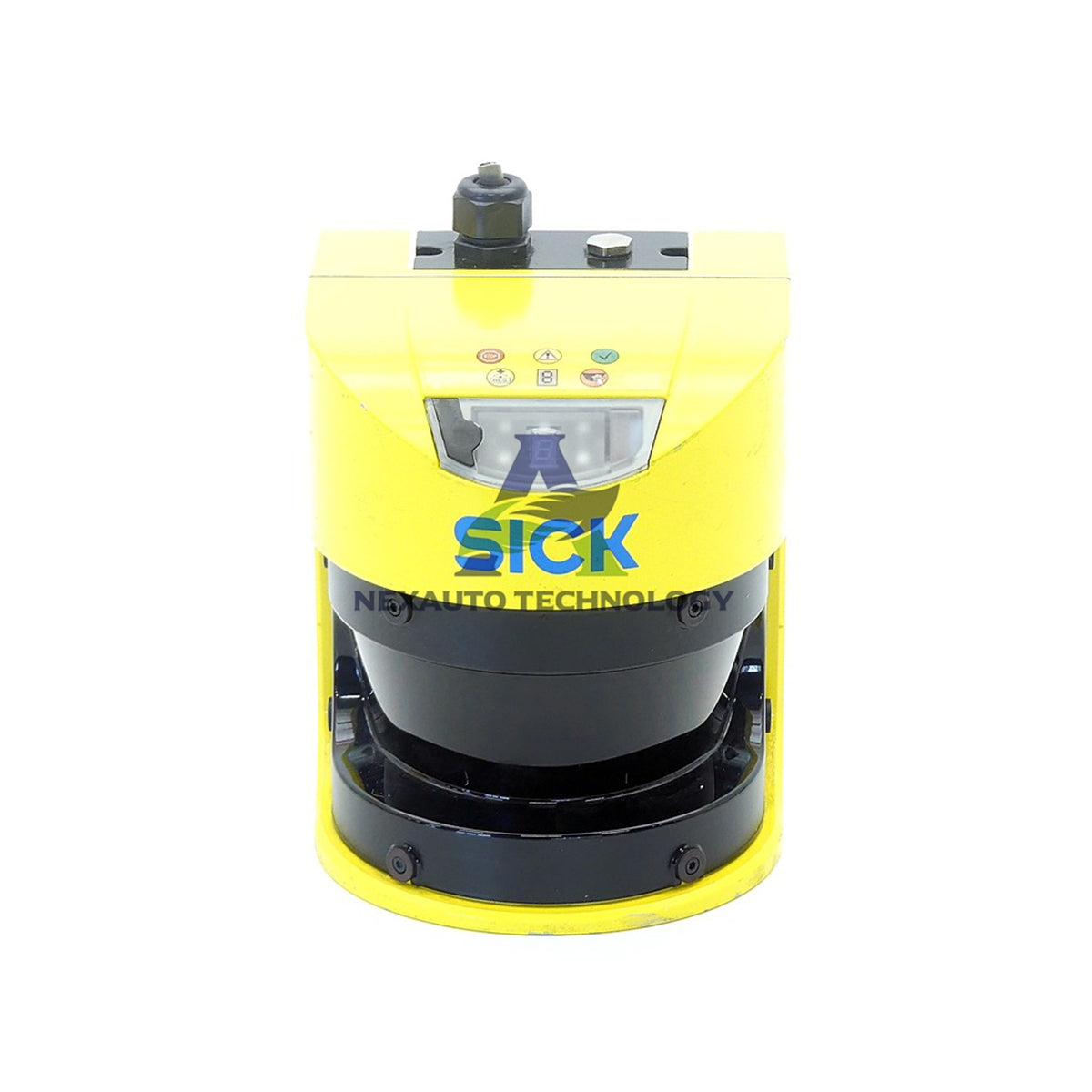

S30A-4111DP SICK S3000 sigurnosni laserski skener | PROFINET

S30A-4111DP SICK S3000 sigurnosni laserski skener

Osnovne tehničke specifikacije

• Marka: SICK
• Model: S30A-4111DP
• Serija: S3000
• Broj dijela: 1045651
• Domet zaštitnog polja: 4 m
• Maksimalni domet polja upozorenja: 49 m
• Domet mjerenja udaljenosti: 49 m
• Kut skeniranja: 190°
• Razlučivost: 30 mm, 40 mm, 50 mm, 70 mm, 150 mm (podesivo)
• Vrijeme odziva: 60 ms
• Broj istodobno nadziranih zaštitnih polja: 2
• Broj skupova polja: 8
• Broj polja: 16
• Broj slučajeva nadzora: 16
• Vrsta skupa polja: Dvostruki skupovi polja
• Broj višestrukih uzorkovanja: Podesivo od 2 do 16

Podaci o sigurnosti i mreži

• Razina sigurnosnog integriteta: SIL2 (IEC 61508), SILCL2 (EN 62061)
• Kategorija: Kategorija 3 (EN ISO 13849)
• Razina performansi: PL d (EN ISO 13849)
• PFHd: 8.0 1E-08 (EN ISO 13849)
• Vrijeme uporabe: 20 a (EN ISO 13849)
• Vrsta: Vrsta 3 (IEC 61496)
• Klasa lasera: 1 (21 CFR 1040.10 i 1040.11, DIN EN 60825:2001)
• Zaštita opasnog područja: Vertikalna i vodoravna
• Zaštita pristupa: Vertikalna

Svojstva PROFINET-a i PROFIsafea

• PROFINET IO uređaj: Prekidač u stvarnom vremenu s 2 priključka prema specifikaciji PROFINET V2.2
• GSDML: Prema specifikaciji GSDML V2.25
• PROFIsafe profil: Ulaz od 6 okteta i izlaz od 6 okteta prema IEC 61784-3-3 V2.4
• Vrijeme ciklusa: 4, 8, 16, 32 ms
• Usklađenost: Klasa usklađenosti B
• Podrška topologijama: SNMP, MIB-2, LLDP prema IEEE 802.1AB, podrška za MRP klijent
• Svojstva priključaka: Automatsko pregovaranje, automatsko križanje (MDIX), automatska polarizacija, 100Base-TX
• Svojstva prekidača: Baza podataka filtriranja prema IEEE 802.1D, 6 razina prioriteta za IEEE 802.1Q
• Dijagnostika: Dijagnostika kanala, prijava sistemskih pogrešaka, dijagnostika kabela, upozorenja o susjednim uređajima, statistika priključaka, I&M0 do I&M4
• Nije podržano: Multicast komunikacija, Supervisor AR, MAC-pauza u punom dupleksu, povratni pritisak u poludupleksu, statičko učenje, kontrola oluje emitiranja

Električni podaci i podaci o sučelju

• Napon napajanja: 16.8 V DC, 24 V DC, 28.8 V DC
• Klasa zaštite: III (VDE 0106, EN 60950)
• Sučelje za konfiguraciju i dijagnostiku: RS-232
• CDS sučelja: TCP priključak 9000 i UDP priključak 30718
• Električni priključak: Bakreni vodič, 2 ženska priključka za RJ-45 push-pull utikač, sistemski utikač s priključnim kabelom ili bez njega
• Izlaz mjernih podataka: Da
• Integrirana konfiguracijska memorija: Da
• Statičko prebacivanje zaštitnog polja: Da
• Vanjski nadzor uređaja (EDM): Nije podržano
• Sigurna komunikacija SICK uređaja putem EFI/SDL-a: Nije podržano

Mehanički podaci i podaci o okolišu

• Dimenzije (Š x V x D): 155 mm x 185 mm x 160 mm
• Masa: 3.3 kg
• Stupanj zaštite kućišta: IP 65 (EN 60529)
• Temperatura okoline pri radu: –10 °C do +50 °C

Vodič za instalaciju

• Montirajte skener u zatvorenom prostoru tako da kut skeniranja od 190° u potpunosti pokriva opasno područje.
• Upotrijebite RJ-45 push-pull priključke za povezivanje uređaja s PROFINET mrežom.
• Postavite vrijeme ciklusa PROFIsafea na 4, 8, 16 ili 32 ms kako bi odgovaralo vašem upravljaču.
• Konfigurirajte razlučivost i višestruka uzorkovanja prema izračunu sigurnosne udaljenosti.
• Za konfiguraciju i dijagnostiku upotrijebite sučelje RS-232 ili CDS putem TCP priključka 9000.
• Prije puštanja u rad provjerite vrijeme odziva od 60 ms u odnosu na vrijeme zaustavljanja stroja.

Sadržaj pakiranja

• 1 x S30A-4111DP sigurnosni laserski skener
• 1 x Sistemski utikač
• 1 x Komplet za montažu
• 1 x Vodič za brzi početak

Slanje i podrška

• Zaliha: Ovaj artikl imamo na zalihi i spreman je za slanje.
• Rok isporuke: Šaljemo u roku od 5 dana nakon potvrde narudžbe.
• Prijevoznici: Za dostavu su dostupni FedEx, UPS i DHL.
• Povrati: Za ovaj proizvod omogućujemo povrat u roku od 30 dana.
• Stanje: Potpuno novo i originalno.

Česta pitanja

• P: Koliki je domet zaštitnog polja modela S30A-4111DP?
  O: Domet zaštitnog polja iznosi 4 m, a maksimalni domet polja upozorenja 49 m.
• P: Podržava li ovaj model PROFINET i PROFIsafe?
  O: Da, riječ je o PROFINET IO uređaju s podrškom za PROFIsafe profil.
• P: Koliko zaštitnih polja ovaj skener može istodobno nadzirati?
  O: Može istodobno nadzirati 2 zaštitna polja.
• P: Koliko iznosi vrijeme odziva modela S30A-4111DP?
  O: Vrijeme odziva iznosi 60 ms.
• P: Koji je raspon radne temperature?
  O: Raspon temperature okoline pri radu iznosi –10 °C do +50 °C.
• P: Podržava li ovaj model vanjski nadzor uređaja?
  O: Ne, vanjski nadzor uređaja (EDM) nije podržan na ovom modelu.
• P: Koji stupanj zaštite kućišta ima ovaj skener?
  O: Stupanj zaštite kućišta je IP 65.
