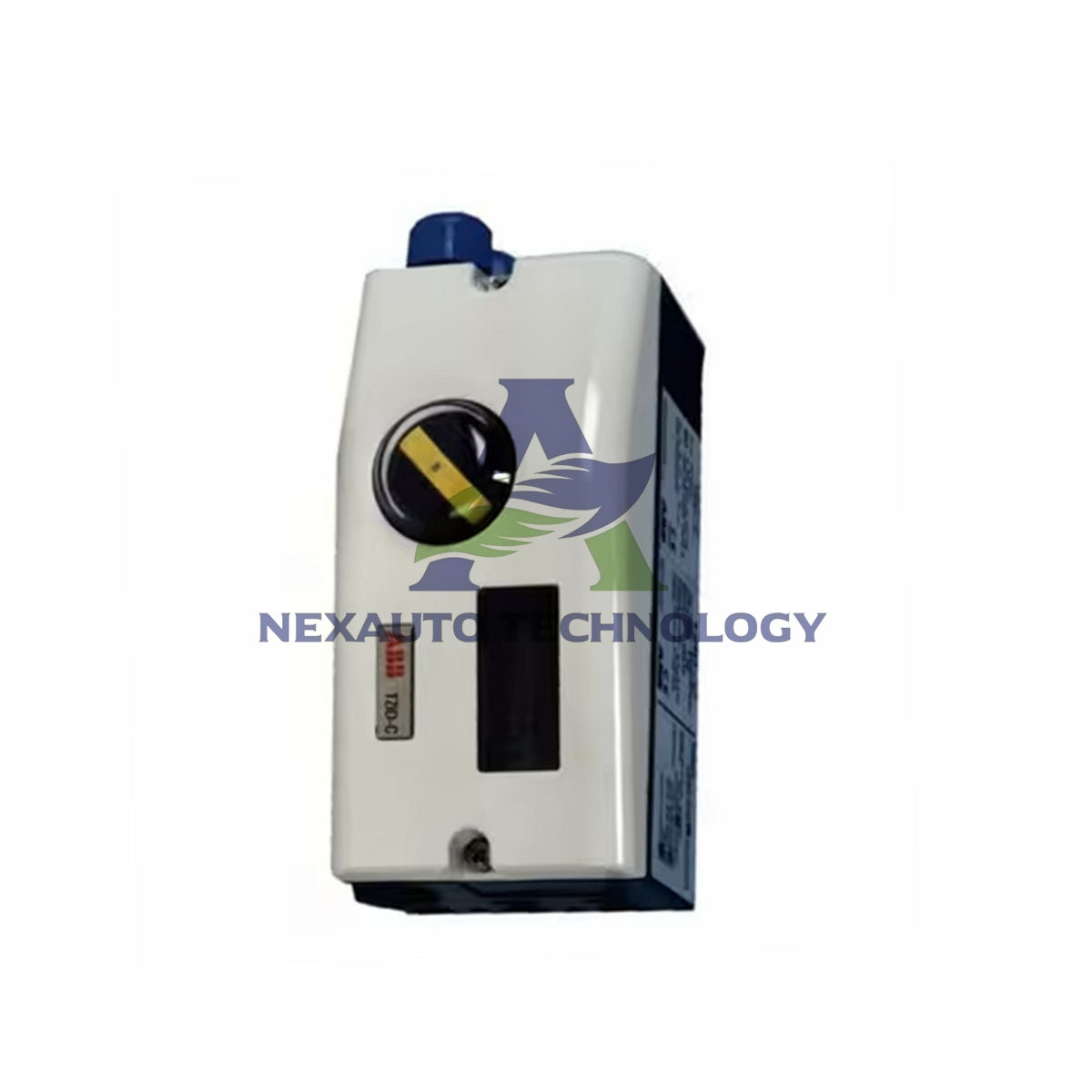

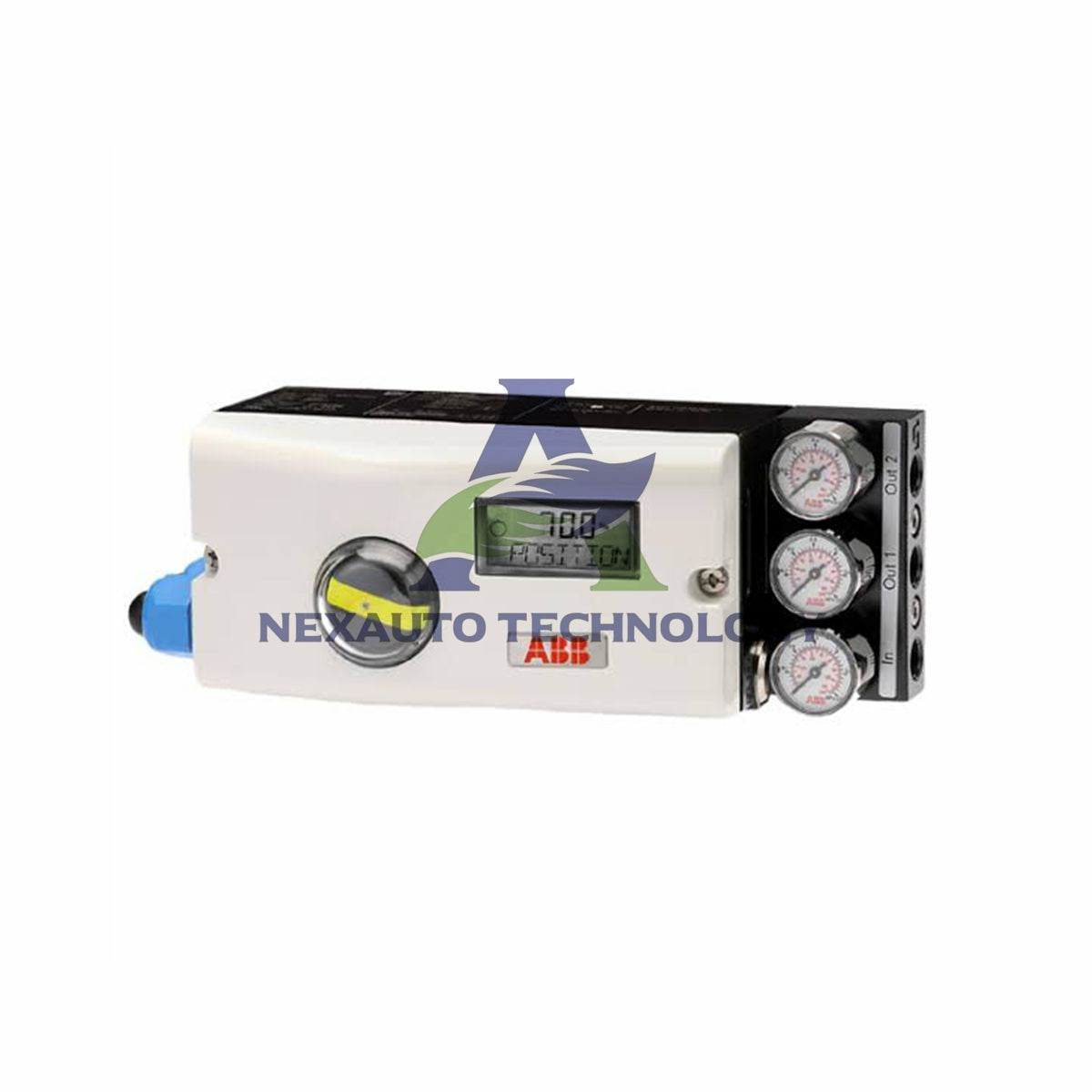

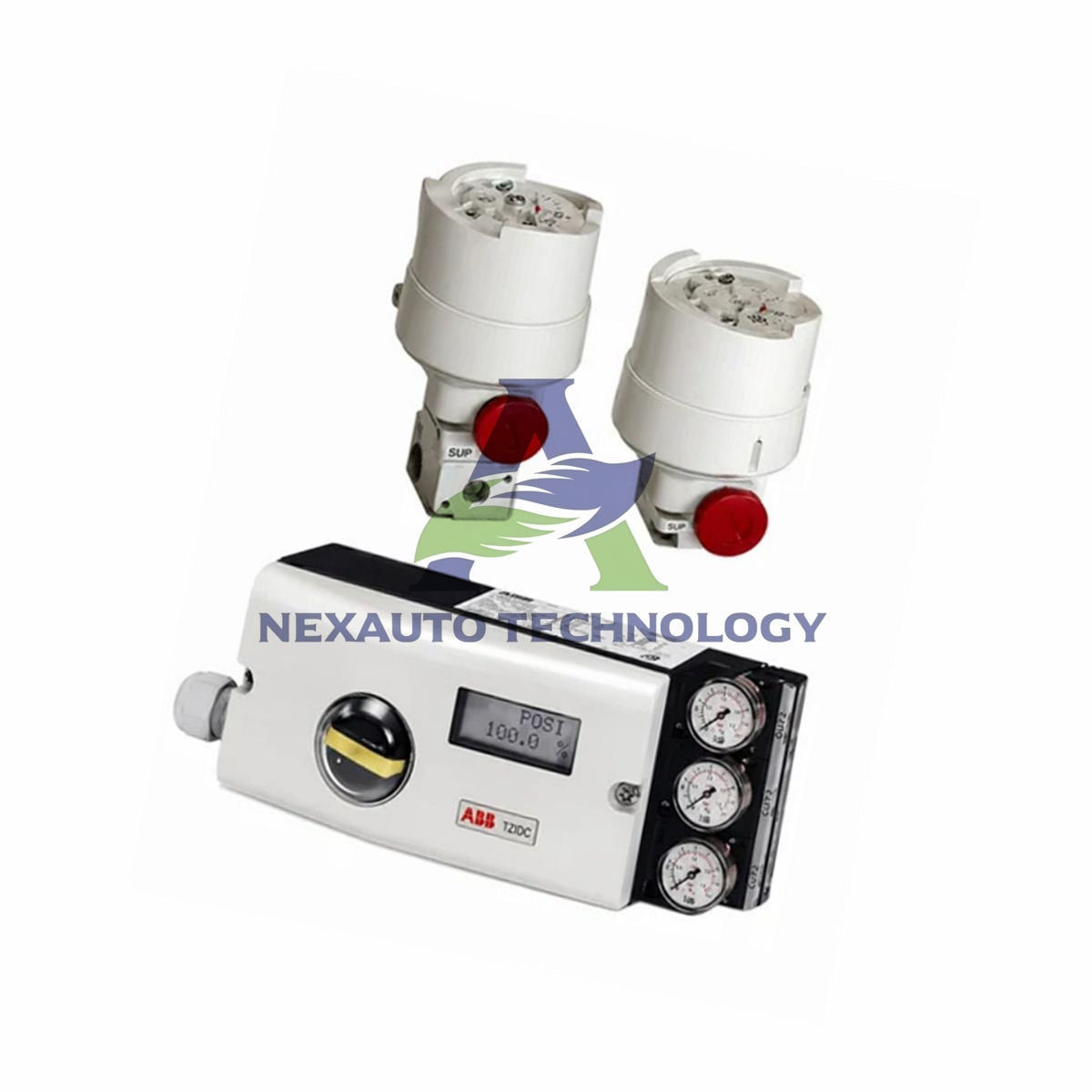

V18345-1010221001 ABB pozicioner ventila TZIDC-120

V18345-1010221001 ABB pozicioner ventila – inteligentni pozicioner TZIDC-120

Ključne tehničke specifikacije

• Proizvođač: ABB
• Model: V18345-1010221001
• Serija: TZIDC-120
• Vrsta proizvoda: Pozicioner ventila
• Ulazni signal: 4–20 mA, dvovodična tehnologija
• Nazivni raspon: 4–20 mA, s podijeljenim rasponom od 20% do 100%
• Maksimalni ulaz: 25 mA pri 30 V DC
• Minimalni ulaz: 3,4 mA bez analognog povratnog signala, 3,5 mA s analognim povratnim signalom
• Početna točka: 3,8 mA
• Napon opterećenja pri 20 mA: 8,7 V DC bez zaštite od eksplozije, 9,7 V DC za intrinzično sigurne uređaje
• Impedancija pri 20 mA: 435 oma bez zaštite od eksplozije, 485 oma za intrinzično sigurne uređaje
• Digitalni ulaz: upravljački napon 24 V DC (12–30 V DC), logička „0” pri 0–10 V DC, logička „1” pri 12–30 V DC
• Digitalni izlaz: Usklađen s normom DIN 19234 / NAMUR, napajanje 5–11 V DC
• Izlazni raspon: 0–6 bar (0–90 psi)
• Kapacitet zraka pri 1,4 bar: 5,0 kg/h = 3,9 Nm³/h = 2,3 scfm
• Kapacitet zraka pri 6 bar: 13 kg/h = 10 Nm³/h = 6,0 scfm (pojačivač je dostupan na zahtjev)
• Funkcija izlaza: Jednostruko ili dvostruko djelovanje; aktuator se odzračuje ili blokira u slučaju nestanka električnog napajanja
• Vrijednosti isključivanja: Krajnji položaj 0% = 0–45%, krajnji položaj 100% = 55–100%
• Zaštita od eksplozije: Bez zaštite od eksplozije
• Priključci: Navoj za kabel 1/2-14 NPT, navoj cijevi za zrak 1/4-18 NPT
• Opcijski modul: Utični analogni povratni signal položaja (4–20 mA)
• Kućište: Aluminijsko kućište, lakirano, IP 65 (NEMA 4X)
• Montaža: Linearni aktuatori prema DIN/IEC 534 / NAMUR, rotacijski aktuatori prema VDI/VDE 3845, pripremljeno za integriranu montažu
• Izvedba: Standardni lak i kodiranje

Performanse i otpornost na okolišne uvjete

• Pozicioner omogućuje stabilno upravljanje s ulaznim signalom 4–20 mA i niskom minimalnom potrošnjom struje.
• Podržava konfiguraciju podijeljenog raspona između 20% i 100% nazivnog raspona.
• Aluminijsko kućište IP 65 / NEMA 4X otporno je na prašinu, prskanje vode i zahtjevne industrijske uvjete.
• Digitalni ulazni i izlazni sklopovi slijede logiku NAMUR za pouzdanu razmjenu signala.
• Izlazni stupanj podržava jednostruko ili dvostruko djelujuće aktuatore s funkcijom zadržavanja položaja u slučaju kvara.
• Kapacitet zraka doseže 13 kg/h pri opskrbnom tlaku od 6 bar za brz odziv aktuatora.

Vodič za ugradnju

• Montirajte pozicioner na linearne aktuatore prema DIN/IEC 534 / NAMUR ili na rotacijske aktuatore prema VDI/VDE 3845.
• Upotrijebite opciju integrirane montaže kada sučelje aktuatora omogućuje izravno pričvršćivanje.
• Spojite cijev za zrak navojem 1/4-18 NPT, a kabel navojem 1/2-14 NPT.
• Ožičite dvovodični ulaz na strujnu petlju 4–20 mA i poštujte ograničenje od najviše 30 V DC.
• Postavite podijeljeni raspon ako se u primjeni koristi samo dio signala 4–20 mA.
• Prije puštanja regulacijske petlje u pogon provjerite djelovanje izlaza pri zadržavanju položaja u slučaju kvara.

Sadržaj pakiranja

• 1 × ABB V18345-1010221001 TZIDC-120 pozicioner ventila
• 1 × Utični modul analognog povratnog signala položaja
• 1 × Komplet za montažu na linearni ili rotacijski aktuator
• 1 × Vodič za brzi početak
• 1 × Zaštitno pakiranje

Slanje i podrška

• Šaljemo tvrtkama FedEx, UPS i DHL na većinu međunarodnih odredišta.
• Proizvodi su dostupni na zalihi i šaljemo ih u roku od 5 dana nakon potvrde narudžbe.
• Za prihvatljive artikle omogućujemo povrat u roku od 30 dana.
• Sve su jedinice potpuno nove i originalne.

Česta pitanja

• P: Koji je raspon ulaznog signala modela V18345-1010221001?
  O: Koristi dvovodični ulaz 4–20 mA s nazivnim rasponom od 4–20 mA.
• P: Podržava li ovaj pozicioner rad s podijeljenim rasponom?
  O: Da, podijeljeni raspon možete konfigurirati između 20% i 100% nazivnog raspona.
• P: Koji je raspon izlaznog tlaka zraka?
  O: Izlazni raspon iznosi 0–6 bar, što odgovara rasponu od 0–90 psi.
• P: Mogu li ga upotrebljavati s linearnim i rotacijskim aktuatorima?
  O: Da, montira se na linearne aktuatore prema DIN/IEC 534 / NAMUR i na rotacijske aktuatore prema VDI/VDE 3845.
• P: Što se događa kada nestane električnog napajanja?
  O: Jednostruko djelujući izlaz omogućuje zadržavanje položaja u slučaju kvara, pa aktuator zadržava svoj posljednji položaj.
• P: Koji su navoji priključaka za zrak i kabel?
  O: Za cijev za zrak koristi se 1/4-18 NPT, a za kabel 1/2-14 NPT.
• P: Je li uključen analogni povratni signal položaja?
  O: Da, opcijski modul omogućuje analogni povratni signal položaja s rasponom signala 4–20 mA.
• P: Koliko brzo šaljete proizvode?
  O: Proizvodi su dostupni na zalihi i šaljemo ih u roku od 5 dana putem DHL-a, FedExa ili UPS-a.
