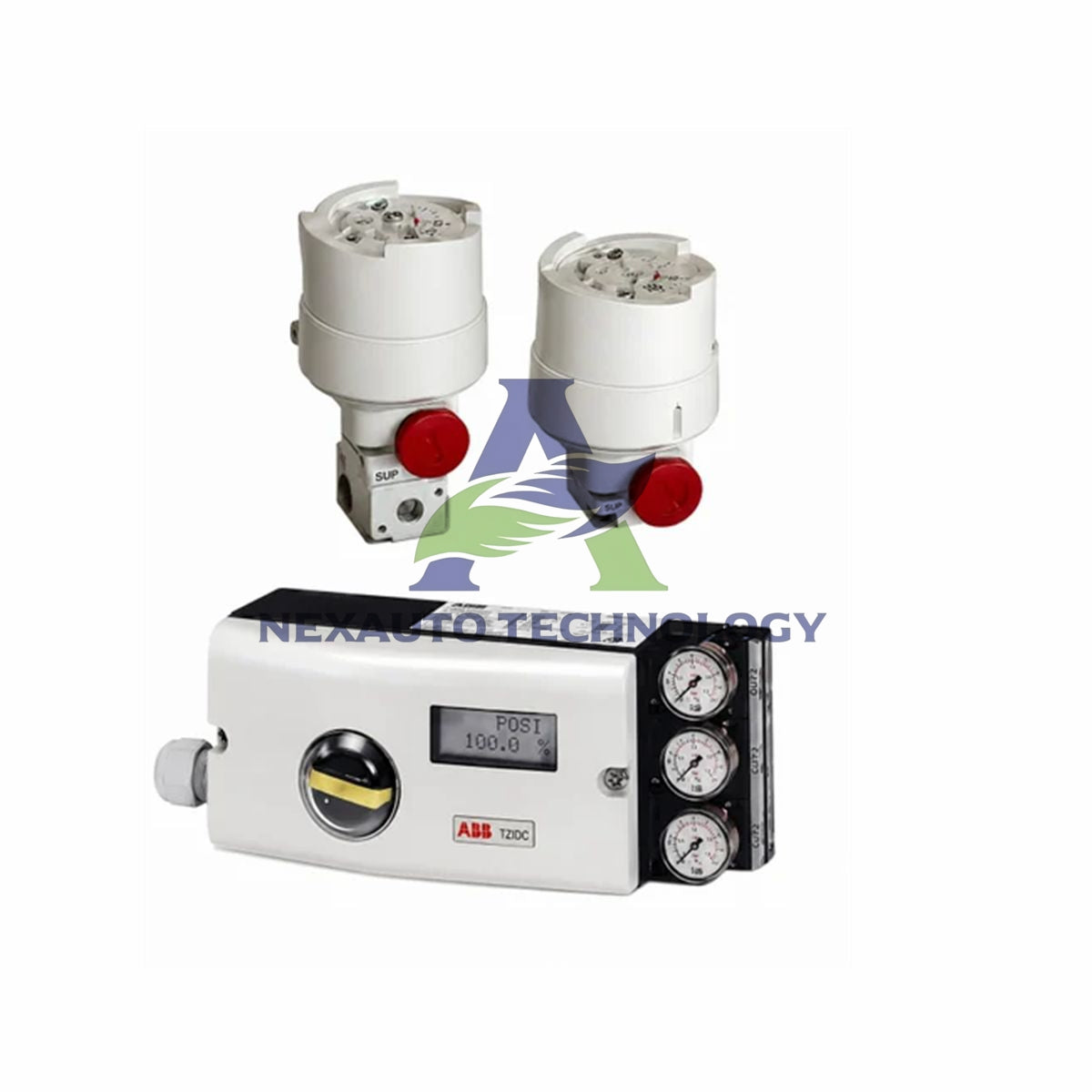

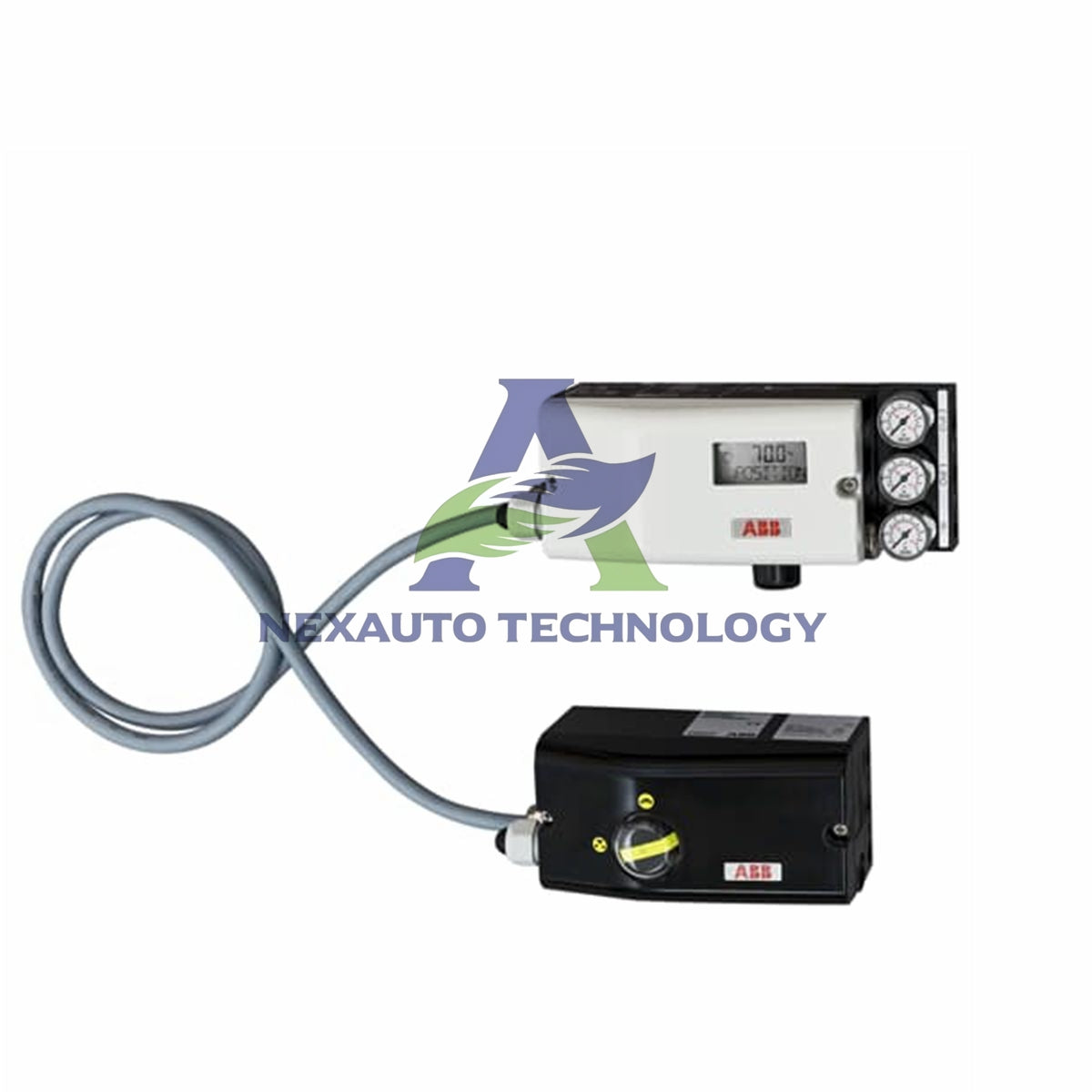

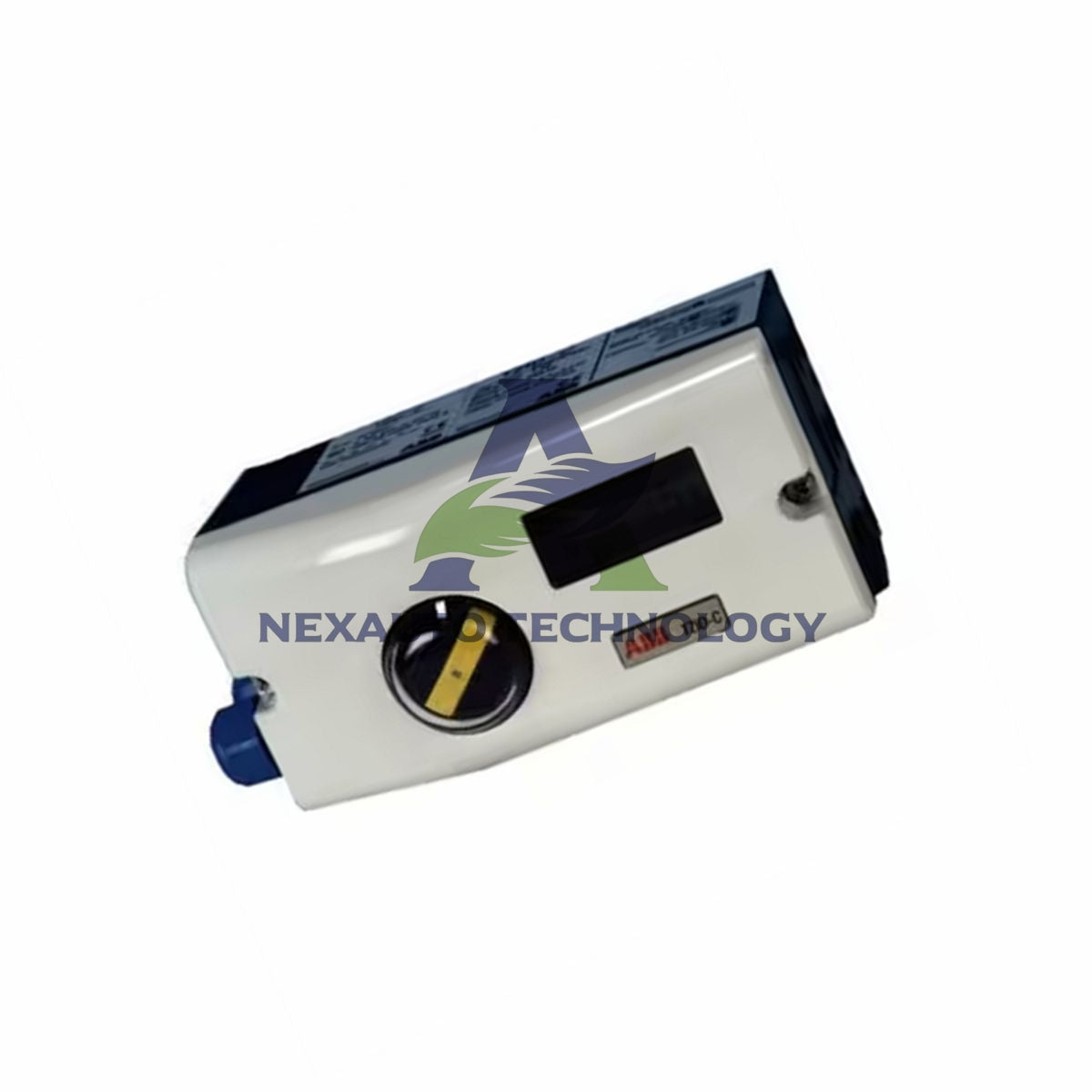

ABB pozicioner ventila TZIDC-120 V18345-1010551001

ABB V18345-1010551001 TZIDC-120 inteligentni pozicioner ventila

Ključne tehničke specifikacije

• Marka: ABB
• Model: V18345-1010551001
• Serija: TZIDC-120
• Vrsta proizvoda: Inteligentni pozicioner
• Ulazni signal: Dvožični 4...20 mA s priključnim utikačem adaptera LKS
• Nazivni raspon: 4...20 mA, podijeljeni raspon podesiv između 20% i 100%
• Maksimalni ulaz: 25 mA / 30 V
• Minimalni ulaz: 3,4 mA bez analognog povratnog signala položaja, 3,5 mA s analognim povratnim signalom položaja
• Početna vrijednost: 3,8 mA
• Napon opterećenja pri 20 mA: 8,7 V DC bez zaštite od eksplozije, 9,7 V DC za uređaj sa svojstvenom sigurnošću
• Impedancija pri 20 mA: 435 oma bez zaštite od eksplozije, 485 oma za uređaj sa svojstvenom sigurnošću
• Digitalni ulaz: Upravljački napon 24 V DC, logička "1" 12...30 V DC, logička "0" 0...10 V DC, maks. 4 mA
• Digitalni izlaz: Upravljački krug prema DIN 19234/NAMUR, napajanje 5...11 V DC, logička "0" <1,0 mA, logička "1" >2,0 mA
• Izlazni raspon: 0...6 bar (0...90 psi)
• Kapacitet zraka pri 1,4 bar: 5,0 kg/h = 3,9 Nm3/h = 2,3 scfm
• Kapacitet zraka pri 6 bar: 13 kg/h = 10 Nm3/h = 6,0 scfm (pojačivač na zahtjev)
• Izlazna funkcija: Jednoradni ili dvoradni aktuatori, odzračivanje ili blokiranje zraka u slučaju nestanka električne energije
• Vrijednosti zatvaranja: Krajnji položaj 0% = 0...45%, krajnji položaj 100% = 55...100%
• Zaštita od eksplozije: Bez zaštite
• Priključci: Navoj za kabel M20 x 1,5; navoj za cijev zraka 1/4-18 NPT
• Opcijski modul: Utični modul analognog povratnog signala položaja, raspon signala 4...20 mA
• Kućište: Lakirani aluminij, IP 65 (NEMA 4X)
• Montaža: Linearni aktuatori prema DIN/IEC 534 / NAMUR ili rotacijski aktuatori prema VDI/VDE 3845, pripremljeno za integriranu montažu
• Izvedba: Standardni lak i kodiranje

Radne i okolišne značajke

• Pozicioner omogućuje visoku razlučivost i stabilnu linearnost za precizno upravljanje ventilom.
• Održava pouzdan rad u širokom temperaturnom rasponu u industrijskim okruženjima.
• Kućište IP 65 / NEMA 4X otporno je na prašinu, vodu i zahtjevne uvjete u pogonu.
• Dvožična tehnologija smanjuje složenost ožičenja i poboljšava integritet signala.
• Modul analognog povratnog signala položaja omogućuje podatke o položaju ventila u stvarnom vremenu.
• Digitalni ulaz i izlaz podržavaju upravljačke krugove kompatibilne s NAMUR-om.
• Izlaz s funkcijom zadržavanja položaja pri kvaru zadržava aktuator u posljednjem položaju pri gubitku napajanja.
• Konfiguracija podijeljenog raspona omogućuje fleksibilnu integraciju u postojeće upravljačke petlje.

Upute za ugradnju

• Pozicioner montirajte izravno na linearne aktuatore prema normama DIN/IEC 534 / NAMUR.
• Za rotacijske aktuatore upotrijebite sučelje VDI/VDE 3845 za sigurno pričvršćivanje.
• Dvožični ulaz 4...20 mA spojite pomoću adapterskog utikača LKS.
• Za priključke upotrijebite navoj za kabel M20 x 1,5 i navoj za cijev zraka 1/4-18 NPT.
• Provjerite da opskrbni tlak ostaje unutar raspona 0...6 bar (0...90 psi) za siguran rad.
• Prije puštanja u rad provjerite vrijednosti zatvaranja i konfigurirajte krajnje položaje.
• Potvrdite da raspon analognog povratnog signala položaja odgovara vašem upravljačkom sustavu.
• Testirajte funkciju zadržavanja položaja pri kvaru tijekom simulacije nestanka električne energije.

Popis pakiranja

• 1 x ABB V18345-1010551001 inteligentni pozicioner ventila
• 1 x Utični modul analognog povratnog signala položaja
• 1 x Montažni komplet za linearne ili rotacijske aktuatore
• 1 x Priključni utikač adaptera LKS
• 1 x Komplet dokumentacije proizvoda

Slanje i podrška

• Šaljemo diljem svijeta putem FedExa, UPS-a i DHL-a.
• Narudžbe napuštaju naše skladište u roku od 5 dana nakon potvrde uplate.
• Prihvaćamo povrate u roku od 30 dana za artikle koji ispunjavaju uvjete.
• Sve su jedinice potpuno nove i originalne.
• Dostupnost zaliha prikazuje se u stvarnom vremenu; za hitne potrebe obratite nam se.

Često postavljana pitanja

• P: Koji je raspon ulaznog signala uređaja V18345-1010551001?
  O: Uređaj prihvaća dvožični signal 4...20 mA s konfiguracijom podijeljenog raspona između 20% i 100%.
• P: Podržava li ovaj pozicioner linearne i rotacijske aktuatore?
  O: Da, montira se na linearne aktuatore prema DIN/IEC 534 / NAMUR i na rotacijske aktuatore prema VDI/VDE 3845.
• P: Koliki je maksimalni kapacitet zraka pri 6 bar?
  O: Kapacitet zraka doseže 13 kg/h = 10 Nm3/h = 6,0 scfm pri opskrbnom tlaku od 6 bar.
• P: Što se događa pri nestanku električne energije?
  O: Dvoradni izlaz omogućuje zadržavanje položaja pri kvaru, pa se zrak odzračuje iz aktuatora ili se aktuator blokira.
• P: Je li uključen modul analognog povratnog signala položaja?
  O: Da, ova konfiguracija uključuje utični modul analognog povratnog signala položaja s rasponom signala 4...20 mA.
• P: Koje su veličine navoja za kabel i cijev zraka?
  O: Navoj za kabel je M20 x 1,5, a navoj za cijev zraka 1/4-18 NPT.
• P: Koji je stupanj zaštite kućišta?
  O: Lakirano aluminijsko kućište pruža zaštitu IP 65 (NEMA 4X).
• P: Koliko traje slanje?
  O: Pošiljke šaljemo u roku od 5 dana, a za dostavu koristimo FedEx, UPS ili DHL.
