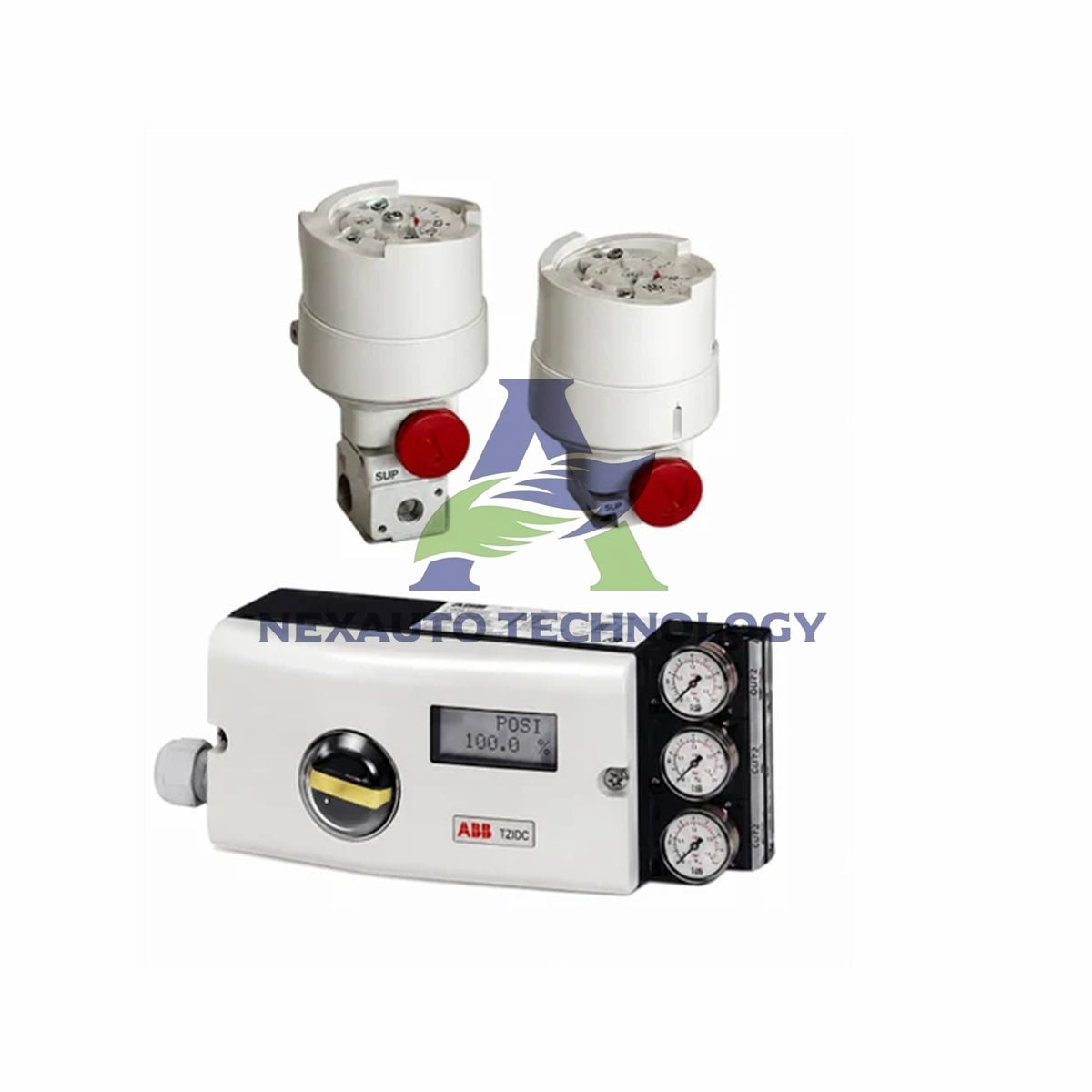

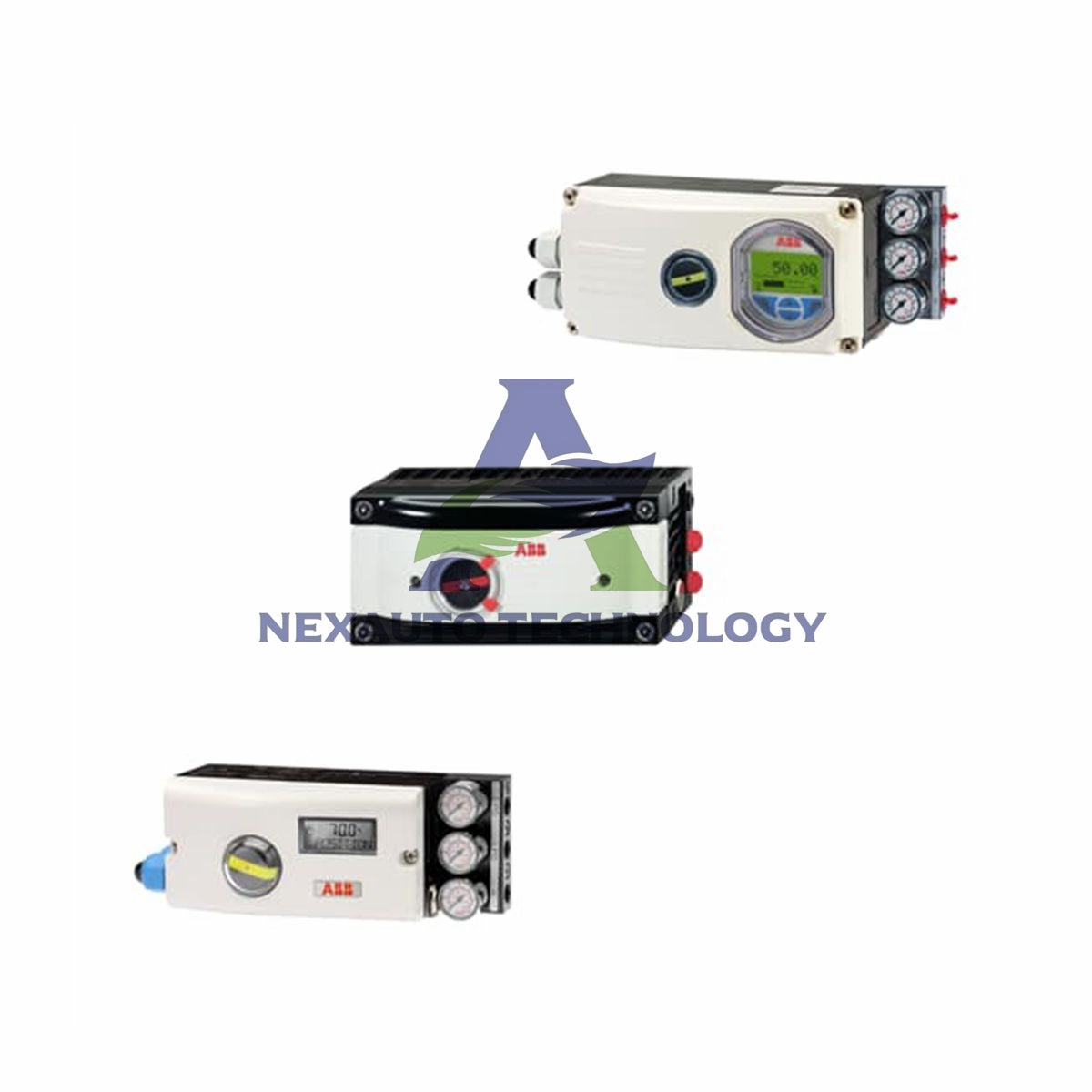

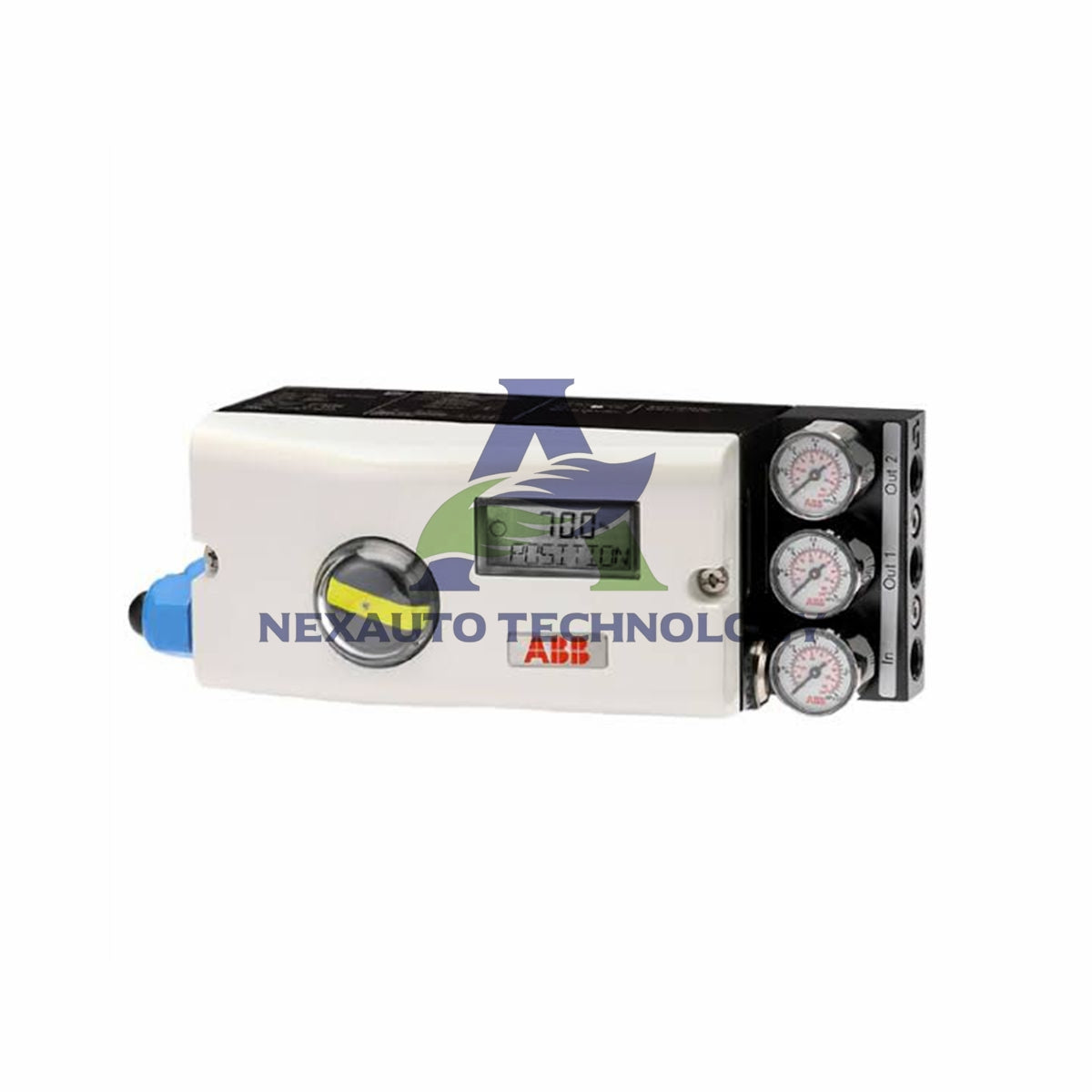

V18345-1027420001 ABB TZIDC pozicioner dvostrukog djelovanja Ex ib

ABB V18345-1027420001 TZIDC elektro-pneumatski pozicioner ventila

Tehničke specifikacije

• Proizvođač: ABB
• Model: V18345-1027420001
• Serija: TZIDC
• Vrsta proizvoda: Elektro-pneumatski pozicioner
• Kućište / montaža: Aluminij, lakiran, IP 65 (NEMA 4X); linearna prema DIN/IEC 534 / NAMUR, rotacijska prema VDI/VDE 3845, spremno za integriranu montažu
• Ulaz / komunikacija: 4...20 mA, dvožično s priključnim utikačem za LKS adapter
• Zaštita od eksplozije: GOST Rusija Ex II 2 G EEx ib II C T6
• Izlaz / siguran položaj: Djelovanje u oba smjera, sigurno u slučaju kvara
• Priključci: Navoj za kabel 1/2-14 NPT; navoj za zračnu cijev 1/4-18 NPT
• Opcijski moduli: Bez
• Mehanički komplet: Bez
• Izvedba: Standardna
• Dimenzije (D x Š x V): 16.85 cm x 9.29 cm x 8.95 cm
• Težina: 1.70 kg

Ulazni podaci

• Vrsta signala: Dvožična tehnologija, nazivni raspon 4...20 mA
• Podijeljeni raspon: Podesiv između 20 % i 100 % nazivnog raspona
• Maksimalne vrijednosti: 25 mA / 30 V
• Minimalna struja: 3.4 mA bez analognog povratnog signala položaja; 3.5 mA s analognim povratnim signalom položaja
• Početna vrijednost: Pokreće se od 3.8 mA
• Napon opterećenja pri 20 mA: 8.7 V DC bez zaštite od eksplozije; 9.7 V DC za intrinzično sigurnu izvedbu
• Impedancija pri 20 mA: 435 oma bez zaštite od eksplozije; 485 oma za intrinzično sigurnu izvedbu
• Digitalni ulaz: Upravljački napon 24 V DC (12...30 V DC); logička vrijednost "0" pri 0...10 V DC; logička vrijednost "1" pri 12...30 V DC; maksimalna struja 4 mA
• Digitalni izlaz: Upravljački krug prema DIN 19234 / NAMUR, napajanje 5...11 V DC; struja < 1.0 mA za logičku vrijednost "0"; struja > 2.0 mA za logičku vrijednost "1"; smjer djelovanja podesiv

Izlazni podaci

• Raspon: 0...6 bar (0...90 psi)
• Kapacitet zraka pri 1.4 bar (20 psi): 5.0 kg/h = 3.9 Nm³/h = 2.3 scfm
• Kapacitet zraka pri 6 bar (90 psi): 13 kg/h = 10 Nm³/h = 6.0 scfm (pojačivač na zahtjev)
• Funkcija izlaza: Za aktuatore s jednostrukim ili dvostrukim djelovanjem; zrak se ispušta iz aktuatora ili se aktuator blokira u slučaju nestanka električnog napajanja
• Vrijednosti isključivanja: Krajnji položaj 0 % = 0...45 %; krajnji položaj 100 % = 55...100 %

Hod i pozicioniranje

• Kut zakretanja: 25...120 ° za rotacijske aktuatore, opcionalno 270 °; 25...60 ° za linearne aktuatore
• Ograničenje hoda: Minimalna i maksimalna ograničenja mogu se slobodno konfigurirati unutar 0...100 % ukupnog hoda, minimalni raspon iznad 20 %
• Produljenje vremena hoda: Raspon od 0...200 sekundi, zasebno za svaki smjer
• Ograničenje vremena pozicioniranja: Raspon 0...200 sekundi, parametar nadzora regulacije dok odstupanje ne dosegne područje tolerancije

Vodič za instalaciju

• Najprije provjerite vrstu aktuatora. Za linearne aktuatore upotrijebite DIN/IEC 534 ili NAMUR.
• Za rotacijske aktuatore upotrijebite VDI/VDE 3845. Provjerite odgovara li montažni komplet vašem aktuatoru.
• Spojite zračnu cijev na priključak 1/4-18 NPT. Održavajte dovodni zrak čistim i suhim.
• Provedite kabel kroz uvodnicu 1/2-14 NPT. Za petlju 4...20 mA upotrijebite oklopljeni kabel.
• Prije tlačenja sustava provjerite izlaz s dvostrukim djelovanjem i sigurnosnom funkcijom u slučaju kvara.
• Poštujte zahtjeve za zaštitu od eksplozije u opasnom području.
• Nakon kalibracije konfigurirajte podijeljeni raspon, ograničenja hoda i vrijeme hoda.

Sadržaj pakiranja

• 1 × ABB V18345-1027420001 TZIDC elektro-pneumatski pozicioner
• 1 × Komplet montažnog pribora za linearnu, rotacijsku ili integriranu montažu
• 1 × Kratke upute za instalaciju

Slanje i podrška

• Šaljemo putem FedExa, UPS-a i DHL-a. Odaberite prijevoznika koji odgovara vašem rasporedu.
• Ovaj model imamo na zalihi i šaljemo u roku od 5 dana nakon potvrde narudžbe.
• Prihvaćamo povrate u roku od 30 dana. Uređaj mora ostati u izvornom stanju.

Česta pitanja

• Je li ABB V18345-1027420001 nov i originalan?
  Da. Isporučujemo potpuno nove originalne uređaje.
• Koji je sigurni položaj u slučaju nestanka napajanja?
  Ova verzija upotrebljava izlaz s dvostrukim djelovanjem i sigurnosnom funkcijom u slučaju kvara.
• Ima li ovaj pozicioner zaštitu od eksplozije?
  Da. Posjeduje oznaku GOST Rusija Ex II 2 G EEx ib II C T6.
• Uključuje li ova verzija analogni povratni signal položaja?
  Ne. Ova se verzija isporučuje bez opcijskih modula.
• Mogu li ga montirati na rotacijski aktuator?
  Da. Slijedi normu VDI/VDE 3845 za rotacijske aktuatore.
• Koji je raspon kuta zakretanja?
  Za rotacijske aktuatore iznosi 25...120 °, opcionalno 270 °. Za linearne aktuatore iznosi 25...60 °.
• Koji je raspon dovodnog tlaka?
  Izlazni raspon iznosi 0...6 bar (0...90 psi).
• Koji su navoji priključaka za zrak i kabel?
  Navoj za zračnu cijev je 1/4-18 NPT. Navoj za kabel je 1/2-14 NPT.
• Kolika je težina uređaja?
  Uređaj teži 1.70 kg.
• Koje su dimenzije uređaja?
  Dimenzije su 16.85 cm x 9.29 cm x 8.95 cm.
