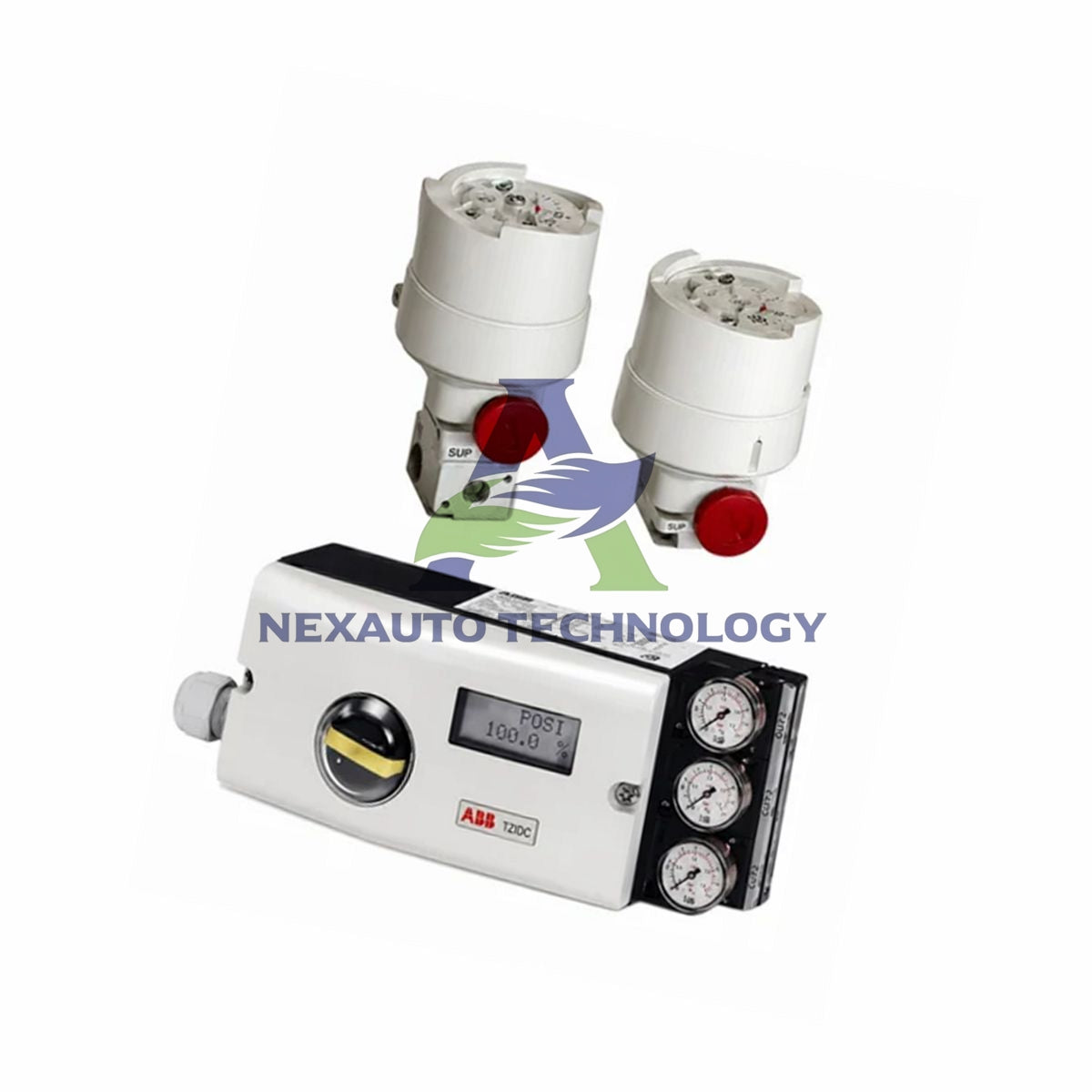

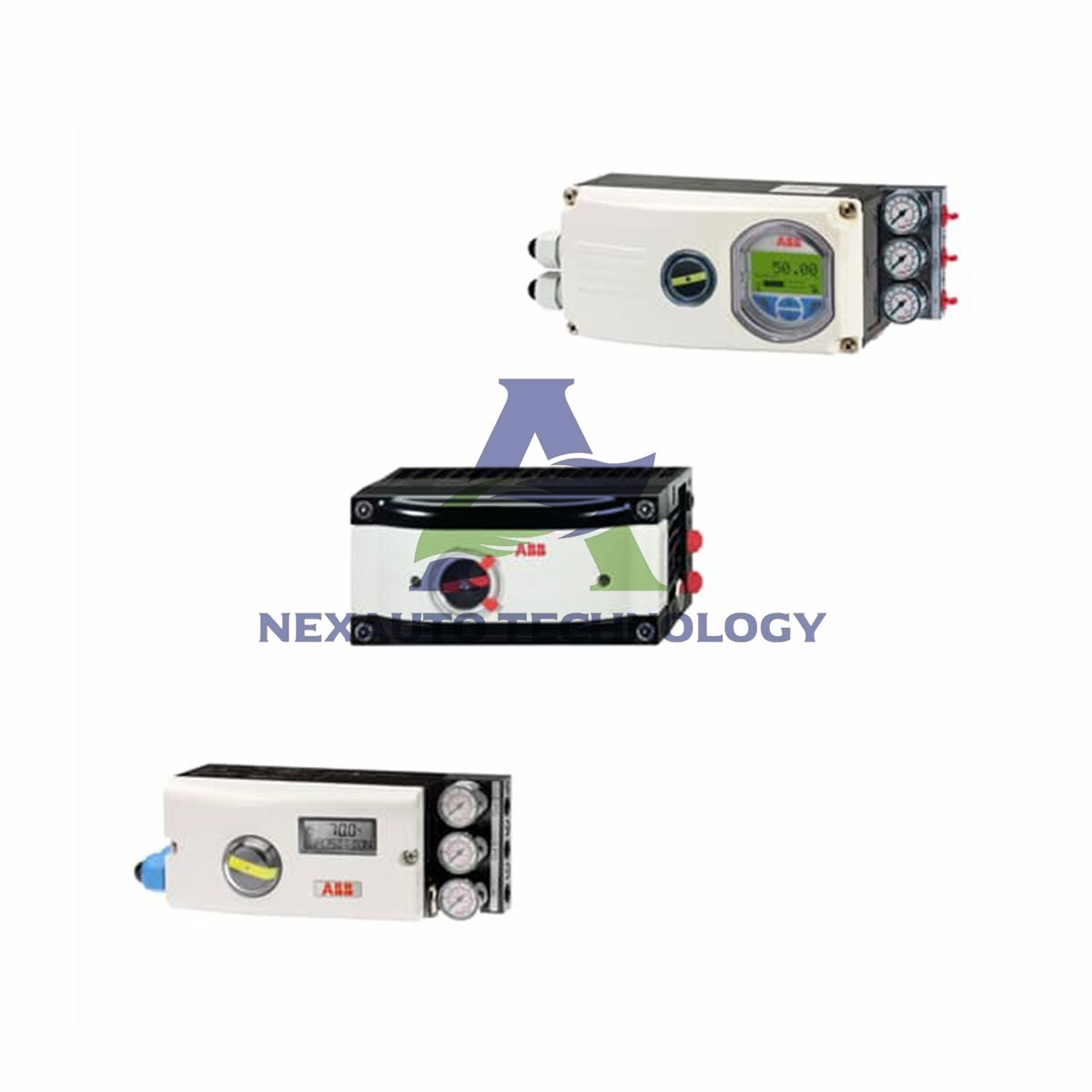

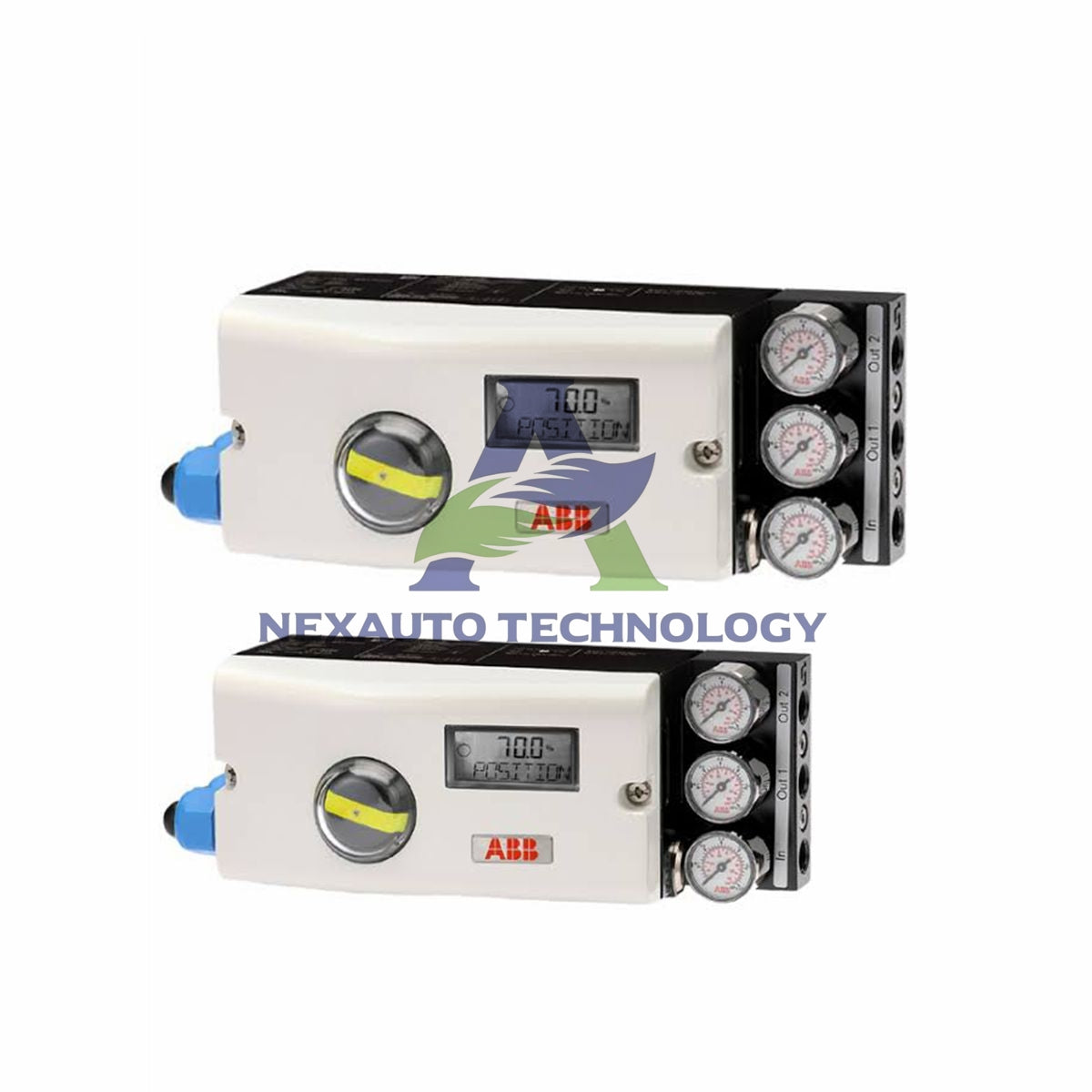

V18345-2020521001 ABB TZIDC elektropneumatski pozicioner

V18345-2020521001 ABB TZIDC elektropneumatski pozicioner

Tehničke specifikacije

• Proizvođač: ABB
• Model: V18345-2020521001
• Serija: TZIDC
• Vrsta proizvoda: elektropneumatski pozicioner
• Ulazni signal: 4–20 mA, dvožična tehnologija
• Komunikacija: FSK modul za HART komunikaciju
• Zaštita od eksplozije: bez zaštite od eksplozije
• Izlazno djelovanje: dvostruko djelovanje, zamrzavanje u slučaju kvara
• Pneumatski priključci: navoj cijevi za zrak 1/4-18 NPT
• Električni priključak: navoj za kabel 1/2-14 NPT
• Izlazni raspon: 0–6 bar (0–90 psi)
• Protok zraka pri 1,4 bar: 5,0 kg/h = 3,9 Nm3/h = 2,3 scfm
• Protok zraka pri 6 bar: 13 kg/h = 10 Nm3/h = 6,0 scfm
• Materijal kućišta: aluminij, lakiran, zaštita IP 65 / NEMA 4X
• Masa: 1,7 kg
• Analogni modul povratne veze: utični modul s rasponom signala 4–20 mA
• Komplet digitalne povratne veze: bez njega

Podaci o ulazu i izlazu

• Nazivni raspon: 4–20 mA, s konfiguracijom podijeljenog raspona između 20 % i 100 %
• Maksimalna nazivna vrijednost: 25 mA pri 30 V
• Minimalna struja: 3,4 mA bez analogne povratne veze, 3,5 mA s analognom povratnom vezom
• Početna točka: pokretanje od 3,8 mA
• Napon opterećenja pri 20 mA: 8,7 V DC bez zaštite od eksplozije, 9,7 V DC za intrinzično sigurne uređaje
• Impedancija pri 20 mA: 435 oma bez zaštite od eksplozije, 485 oma za intrinzično sigurne uređaje
• Napon digitalnog ulaza: nazivno 24 V DC, raspon 12–30 V DC
• Logička stanja: 0–10 V DC označava logičku „0”, 12–30 V DC označava logičku „1”
• Struja digitalnog ulaza: maksimalno 4 mA
• Napajanje digitalnog izlaza: 5–11 V DC prema DIN 19234/NAMUR
• Struja digitalnog izlaza: manja od 1,0 mA za logičku „0”, veća od 2,0 mA za logičku „1”
• Smjer djelovanja: normalno logička „0” ili logička „1”, konfigurabilno
• Funkcija izlaza: zrak se ispušta iz aktuatora ili se aktuator blokira u slučaju nestanka električnog napajanja
• Vrijednosti isključenja: krajnji položaj 0 % = 0–45 %, krajnji položaj 100 % = 55–100 %
• Kut zakretanja: 25–120° za rotacijske aktuatore, opcionalno 270°; 25–60° za linearne aktuatore

Glavne značajke

• Inteligentan i konfigurabilan dizajn s pokazivačem i upravljačkom pločom
• Mehanički pokazivač položaja za jasnu vizualnu povratnu informaciju
• Izlaz sa zamrzavanjem u slučaju kvara zadržava posljednji položaj pri nestanku električnog napajanja
• Predviđen za montažu na linearne aktuatore prema DIN/IEC 534 / NAMUR ili rotacijske aktuatore prema VDI/VDE 3845
• Uključen je utični analogni modul povratne informacije o položaju

Vodič za ugradnju

• Najprije provjerite standard za montažu aktuatora: DIN/IEC 534 / NAMUR ili VDI/VDE 3845.
• Spojite cijev za zrak na pneumatski priključak 1/4-18 NPT.
• Spojite kabel na navoj 1/2-14 NPT za električno ožičenje.
• Dovodite čist i suh zrak unutar izlaznog raspona od 0–6 bar.
• Spojite dvožični ulaz 4–20 mA i provjerite odgovara li signal vašem upravljačkom sustavu.
• Putem lokalne ploče ili računalnog softvera postavite djelovanje, karakterističnu krivulju i funkciju digitalnog ulaza.
• Nakon ugradnje i uključivanja provjerite mehanički pokazivač položaja.

Sadržaj pakiranja

• 1 x ABB V18345-2020521001 TZIDC elektropneumatski pozicioner
• 1 x utični analogni modul povratne informacije o položaju
• 1 x komplet pribora za montažu
• 1 x dokumentacija proizvoda

Slanje

• Šaljemo diljem svijeta putem tvrtki FedEx, UPS i DHL.
• Narudžbe šaljemo u roku od 5 dana nakon potvrde plaćanja.
• Ovaj model držimo na zalihi radi brze obrade narudžbi.

Česta pitanja

• P: Koji je raspon ulaznog signala ovog pozicionera?
  O: V18345-2020521001 koristi dvožični ulazni signal od 4–20 mA.
• P: Podržava li ovaj model HART komunikaciju?
  O: Da, uključuje FSK modul za HART komunikaciju.
• P: Koji je raspon izlaznog tlaka?
  O: Izlazni raspon iznosi 0–6 bar, što odgovara vrijednosti 0–90 psi.
• P: Koliki je protok zraka pri 6 bar?
  O: Protok zraka doseže 13 kg/h, 10 Nm3/h ili 6,0 scfm pri dovodnom tlaku od 6 bar.
• P: Ima li ovaj model zaštitu od eksplozije?
  O: Ne, ova inačica dolazi bez zaštite od eksplozije.
• P: Koji je sigurni položaj pri nestanku napajanja?
  O: Ovaj model koristi izlaz sa zamrzavanjem u slučaju kvara, pa aktuator zadržava posljednji položaj.
• P: Koji je stupanj zaštite kućišta?
  O: Aluminijsko kućište pruža zaštitu IP 65 i NEMA 4X.
• P: Je li ovaj artikl potpuno nov i na zalihi?
  O: Da, potpuno je nov i originalan, a imamo ga na zalihi za trenutačnu obradu narudžbi.
• P: Koliko brzo šaljete i koje kurirske službe koristite?
  O: Šaljemo u roku od 5 dana putem tvrtki FedEx, UPS ili DHL.
• P: Kakva je vaša politika povrata?
  O: Omogućujemo povrat u roku od 30 dana.
