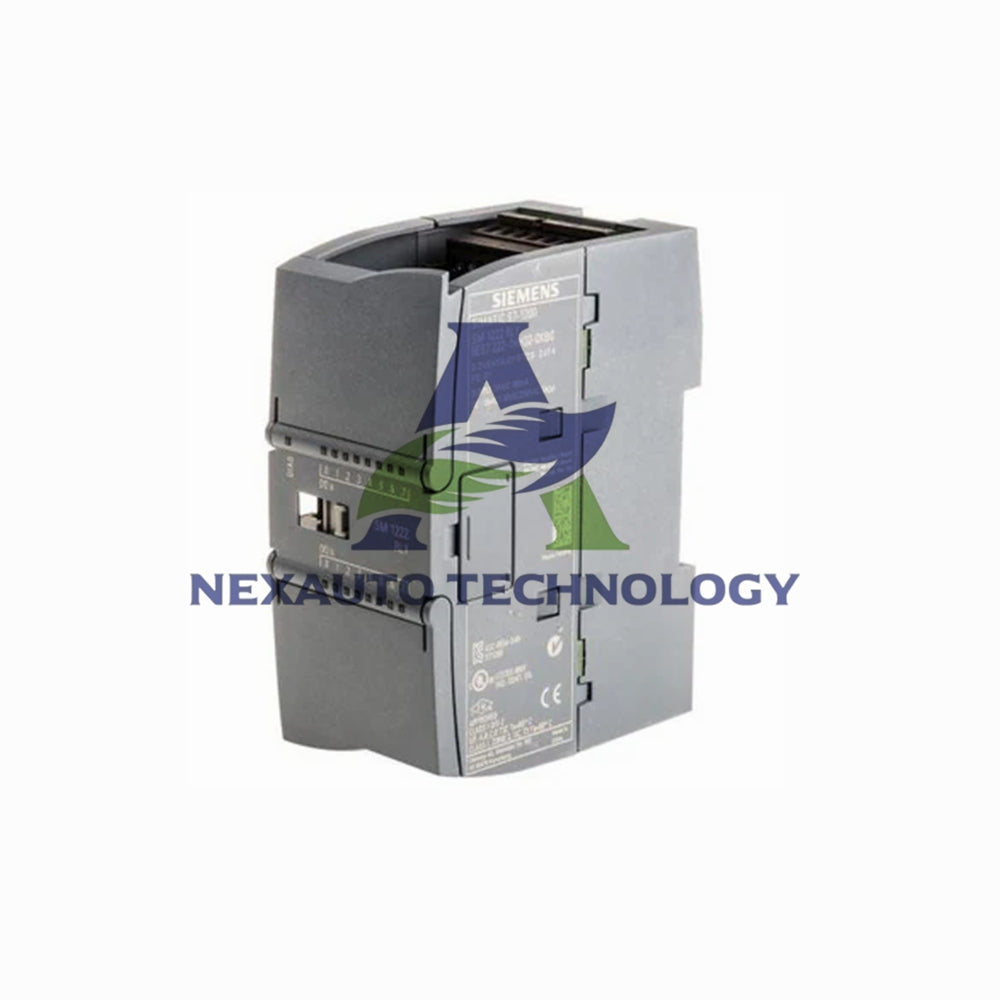

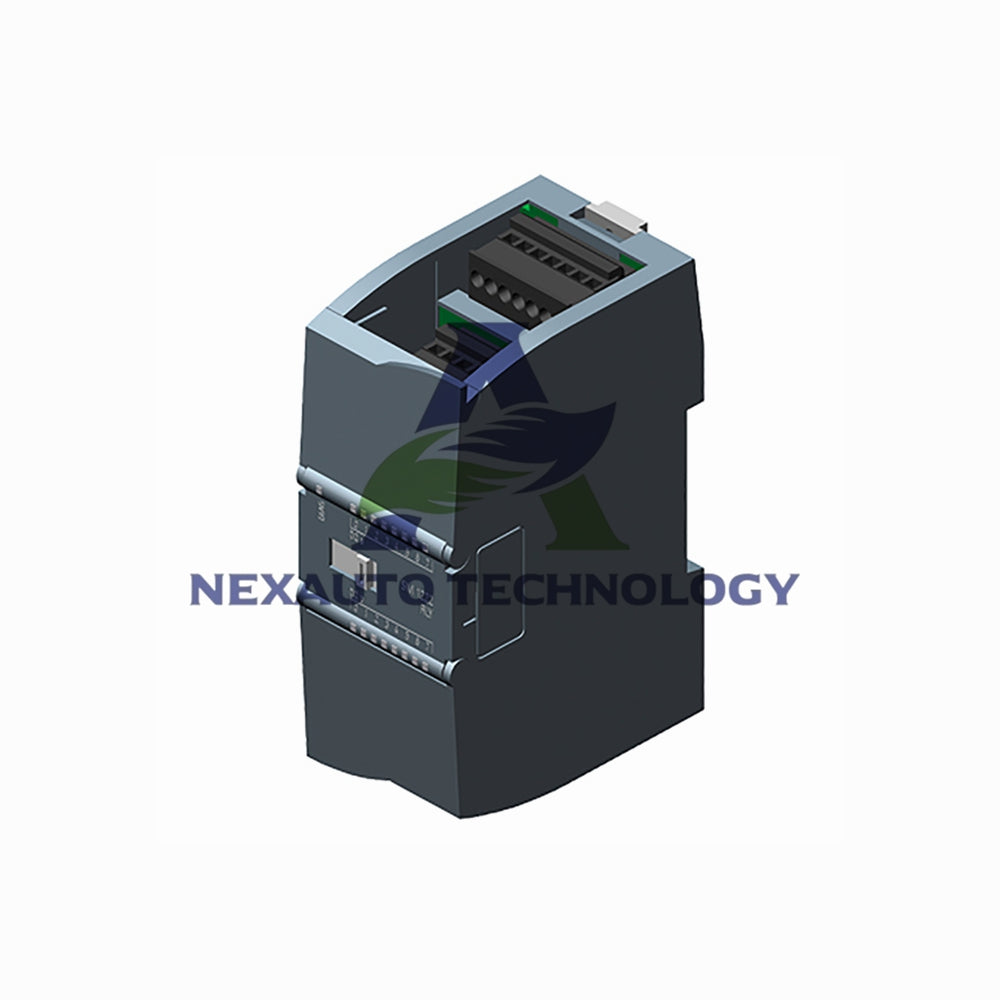

6ES7223-1BH32-0XB0 Modul I/O Digital Siemens

Modul I/O Digital Siemens SIMATIC S7-1200 SM 1223

Siemens 6ES7223-1BH32-0XB0 menyediakan ekspansi input dan output digital seimbang untuk pengendali S7-1200. Modul SM 1223 ini menawarkan delapan input 24V DC dan delapan output transistor dalam desain yang kompak. Modul ini memberikan ekspansi I/O yang andal untuk aplikasi yang memerlukan penanganan sinyal digital tambahan.

Spesifikasi Teknis Utama

• Merek: Siemens
• Model: 6ES7223-1BH32-0XB0
• Jenis Produk: SIMATIC S7-1200 Digital I/O SM 1223
• Jenis Modul: Modul Ekspansi Input/Output Digital
• Tegangan Pasokan: 24 V DC (20.4-28.8 V DC)
• Input Digital: 8 titik, 24V DC, sink/source
• Output Digital: 8 titik, transistor, 0.5A
• Konsumsi Daya: Tipikal 2.5 W

Spesifikasi Input Digital

• Delapan input digital dengan kompatibilitas 24V DC
• Konfigurasi input sink/source untuk fleksibilitas
• Penundaan input dapat dikonfigurasi dari 0.2 ms hingga 12.8 ms
• Sinyal "0": 5 V DC pada maksimum 1 mA
• Sinyal "1": 15 V DC pada minimum 2.5 mA
• Arus input: 4 mA tipikal pada sinyal "1"

Spesifikasi Output Digital

• Delapan output transistor dengan kapasitas 0.5A
• Penundaan output: 50 µs (0 ke 1), 200 µs (1 ke 0)
• Tegangan output: nilai nominal 24 V DC
• Sinyal "1": minimum 20 V DC
• Sinyal "0": maksimum 0.1 V dengan beban 10 kΩ
• Total arus: maksimum 4 A per grup

Karakteristik Listrik

• Konsumsi bus backplane: maksimum 145 mA pada 5 V DC
• Konsumsi tegangan beban L+: maksimum 4 mA per saluran
• Arus sisa output: maksimum 10 µA pada sinyal "0"
• Kapasitas beban lampu: maksimum 5 W per output
• Kapasitas beban resistif: maksimum 0.5 A per output

Spesifikasi Fisik dan Instalasi

• Dimensi kompak: 45 x 100 x 75 mm (L x T x D)
• Ukuran kemasan: 4.25 x 3.47 x 2.24 inci
• Desain ringan: 0.432 lb (sekitar 210 g)
• Konektor depan diperlukan untuk instalasi
• Perlindungan IP20 untuk lingkungan industri

Kondisi Operasi dan Kepatuhan

• Suhu operasi: -20 °C hingga 60 °C horizontal
• Suhu penyimpanan: -40 °C hingga 70 °C
• Kelembaban relatif: maksimum 95% tanpa kondensasi
• Konstruksi tahan getaran dan guncangan
• Berbagai sertifikasi: UL, cULus, FM, CE, RCM, KC, Marine

Pemasangan Kabel dan Konektivitas

• Panjang kabel terlindung: maksimum 500 m
• Panjang kabel tidak terlindung: 300 m untuk input, 150 m untuk output
• Input dikelompokkan berpasangan untuk pemisahan potensial
• Output terisolasi secara individual
• Pemisahan 500 V AC antara saluran dan bus backplane

Fitur Diagnostik dan Status

• Kemampuan alarm diagnostik untuk deteksi kesalahan
• LED status untuk setiap saluran input dan output
• Monitoring waktu nyata untuk semua titik I/O
• Penanganan masalah mudah dengan indikator visual
• Integrasi sistem yang komprehensif

Pertanyaan yang Sering Diajukan

• Jenis output apa yang dimiliki modul ini?
  Modul ini memiliki delapan output transistor solid-state dengan kapasitas 0.5A.
• Apakah saya bisa menggunakan ini dengan CPU S7-1200 mana saja?
  Ya, modul ini kompatibel dengan semua model CPU SIMATIC S7-1200.
• Berapa arus output maksimum?
  Setiap output menyediakan 0.5A dengan total arus 4A per grup.
• Apakah diperlukan proteksi hubung singkat eksternal?
  Ya, proteksi hubung singkat eksternal harus disediakan untuk output.
