Modul Keluaran Analog BMXAMO0210 | Modicon X80 | Schneider Electric

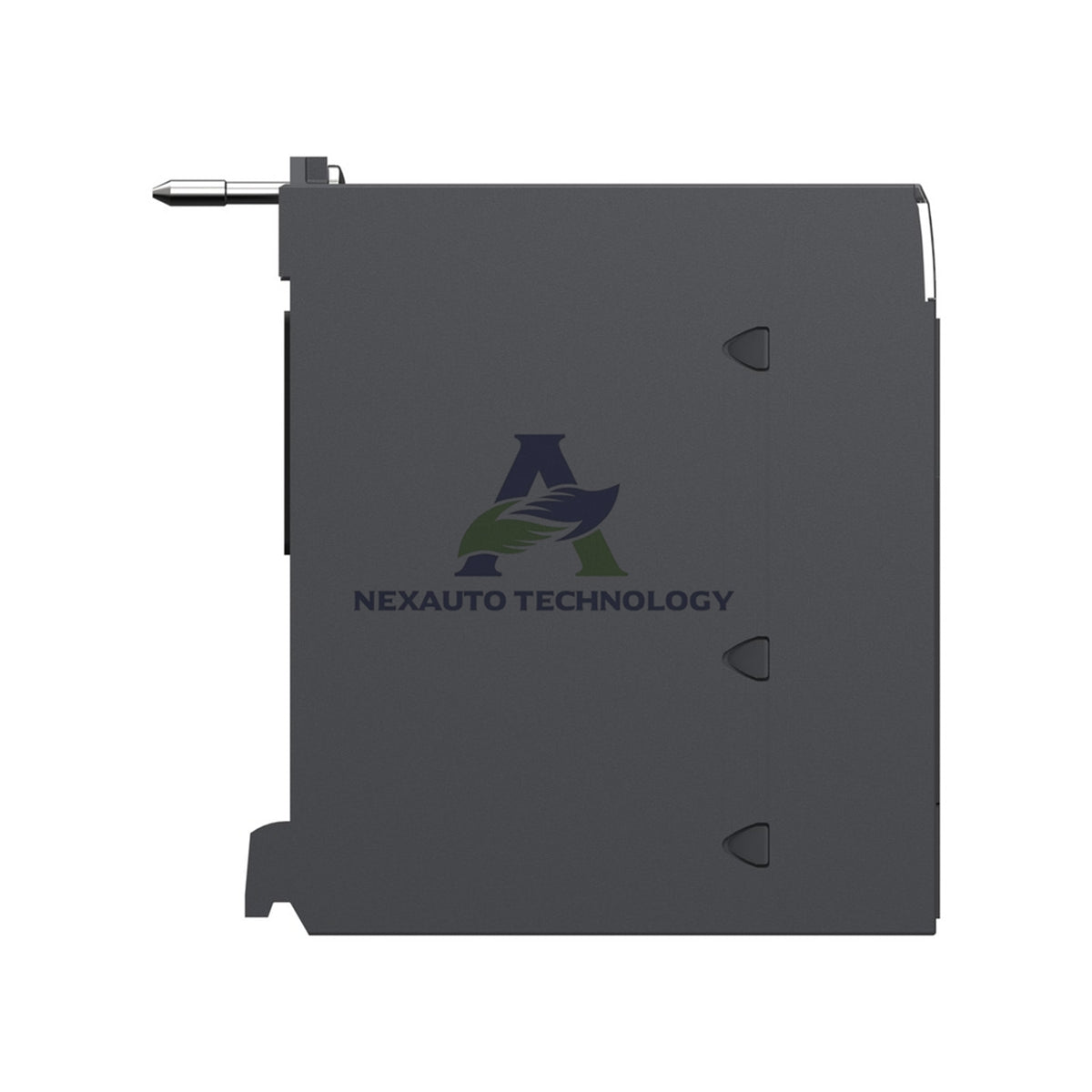

Modul Keluaran Analog Terisolasi BMXAMO0210 – Seri Modicon X80 dari Schneider Electric

Spesifikasi Teknis Utama

• Merek: Schneider Electric — Model: BMXAMO0210 — Kategori: Modul keluaran analog
• Jenis keluaran analog: Arus 0…20 mA, arus 4…20 mA, atau tegangan ±10 V
• Resolusi: 15 bit plus tanda untuk kontrol sinyal yang presisi
• Waktu konversi: ≤ 1 ms untuk respons cepat dalam loop kontrol
• Kesalahan pengukuran: ≤ 0.25 % dari skala penuh pada rentang 0…60 °C; 0.1 % dari skala penuh pada 25 °C
• Pergeseran suhu: ±40 ppm/°C pada semua rentang keluaran
• Tegangan isolasi: 1400 V DC antara kanal dan arde, 1400 V DC antara kanal dan bus, 750 V DC antara kanal
• Impedansi beban: ≤ 600 Ω untuk 0…20 mA dan 4…20 mA; ≥ 1000 Ω untuk ±10 V
• Deteksi: Sirkuit terbuka pada rentang arus dan sirkuit pendek pada rentang tegangan
• Mode fallback: Dapat dikonfigurasi dan ditetapkan sebelumnya untuk pemulihan proses yang aman

Data Lingkungan dan Pengoperasian

• Suhu pengoperasian: 32…140 °F (0…60 °C) untuk penggunaan yang andal di area produksi
• Suhu penyimpanan: −40…185 °F (−40…85 °C) untuk penyimpanan jangka panjang yang stabil
• Kelembapan relatif: 5…95 % pada 55 °C tanpa kondensasi
• Ketahanan terhadap getaran: 3 gn dan ketahanan terhadap guncangan: 30 gn untuk kondisi industri yang berat
• Tingkat perlindungan: IP20 untuk pemasangan di dalam kabinet
• Ketinggian pengoperasian: 0…6561.68 kaki (0…2000 m); 2000…5000 m dengan faktor penurunan kapasitas
• Sertifikasi: CE, CSA, UL, RCM, Merchant Navy, EAC
• Standar: EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201
• Perlakuan perlindungan: TC untuk meningkatkan daya tahan

Panduan Daya, Pemantauan Status, dan Instalasi

• Catu daya: Daya internal melalui rak — tidak memerlukan catu daya lapangan terpisah untuk pengoperasian dasar
• Konsumsi arus: 150 mA pada 3.3 V DC dan 110 mA pada 24 V DC
• LED status: RUN hijau, diagnostik per kanal hijau, ERR merah, dan I/O merah untuk pemecahan masalah dengan cepat
• Berat: 0.32 lb (0.144 kg) agar mudah ditangani saat perakitan panel
• Pemasangan: Pasang modul ke rak Modicon X80 dan kencangkan konektor 20 arah dengan kuat
• Pengawatan: Sesuaikan pengawatan lapangan dengan rentang keluaran yang dipilih sebelum menyalakan rak
• Konfigurasi: Atur mode fallback dan rentang kanal di perangkat lunak pengontrol
• Komisioning: Verifikasi diagnostik kanal dan nilai keluaran setelah penyalaan

Isi Paket dan Pengiriman

• 1 × modul keluaran analog terisolasi BMXAMO0210
• 1 × konektor 20 arah
• 1 × set dokumentasi produk
• Pengiriman: Kami mengirim dalam 5 hari menggunakan FedEx, UPS, atau DHL
• Stok: Stok orisinal baru, siap dipesan
• Pengembalian: Kami menerima pengembalian dalam 30 hari

FAQ

• T: Rentang keluaran apa saja yang didukung BMXAMO0210?
  A: Produk ini mendukung jenis keluaran 0…20 mA, 4…20 mA, dan ±10 V.
• T: Berapa banyak keluaran analog yang disediakan modul ini?
  A: Modul ini menyediakan 2 kanal keluaran analog.
• T: Berapa resolusi BMXAMO0210?
  A: Produk ini memberikan resolusi 15 bit plus tanda untuk kontrol sinyal yang akurat.
• T: Apakah modul ini mendukung deteksi rangkaian terbuka?
  A: Ya, produk ini mendeteksi rangkaian terbuka pada rentang 0…20 mA dan 4…20 mA.
• T: Berapa tegangan isolasi antara kanal dan ground?
  A: Isolasi mencapai 1400 V DC antara kanal dan ground.
• T: Berapa rentang suhu operasi modul ini?
  A: Produk ini beroperasi pada suhu 0…60 °C (32…140 °F).
• T: Apakah BMXAMO0210 baru dan tersedia dalam stok?
  A: Ya, kami menyediakan unit orisinal baru dengan stok tersedia.
• T: Seberapa cepat Anda mengirim dan jasa pengiriman apa yang digunakan?
  A: Kami mengirim dalam 5 hari melalui FedEx, UPS, atau DHL.
• T: Bagaimana kebijakan pengembalian Anda?
  A: Kami menerima pengembalian dalam 30 hari sejak barang diterima.
