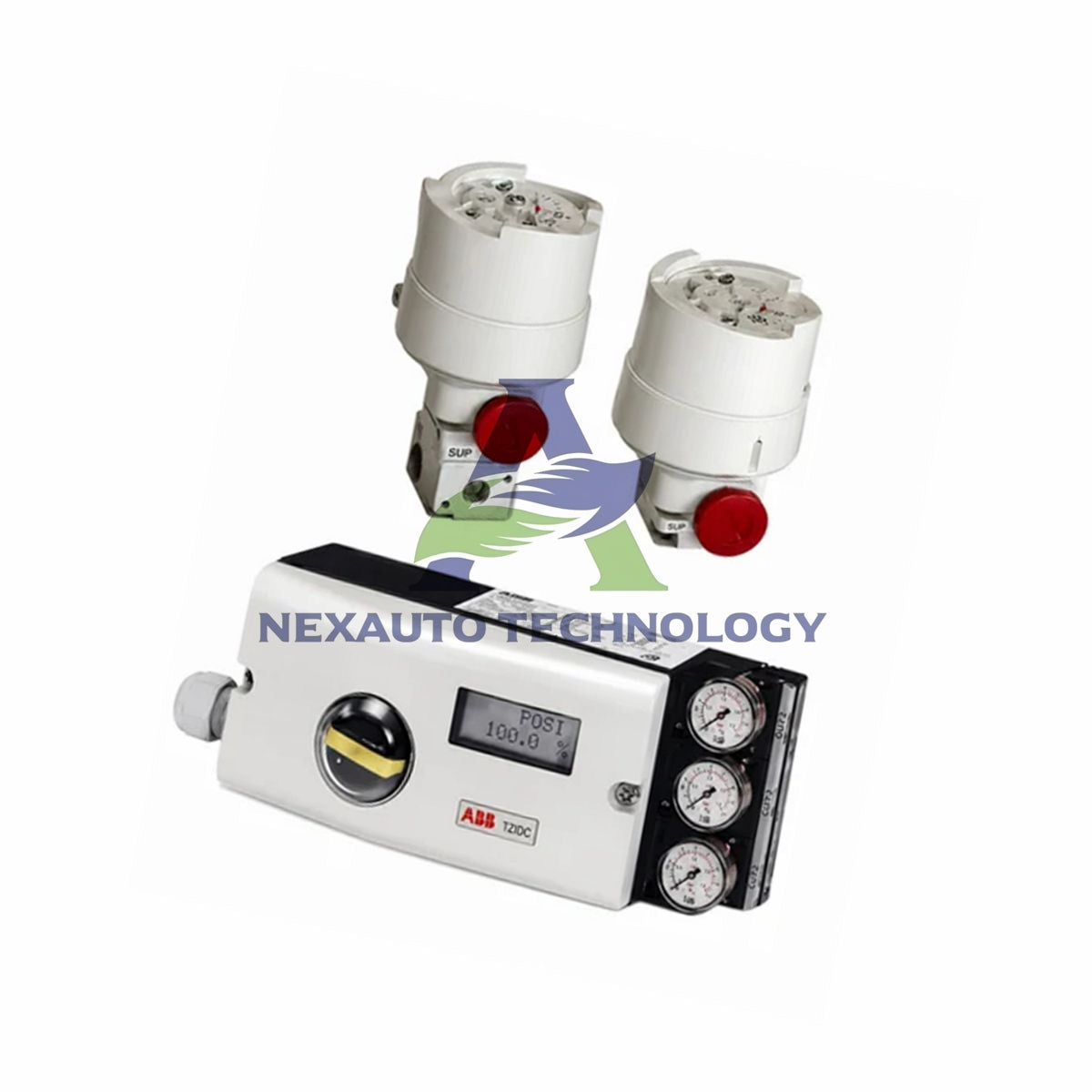

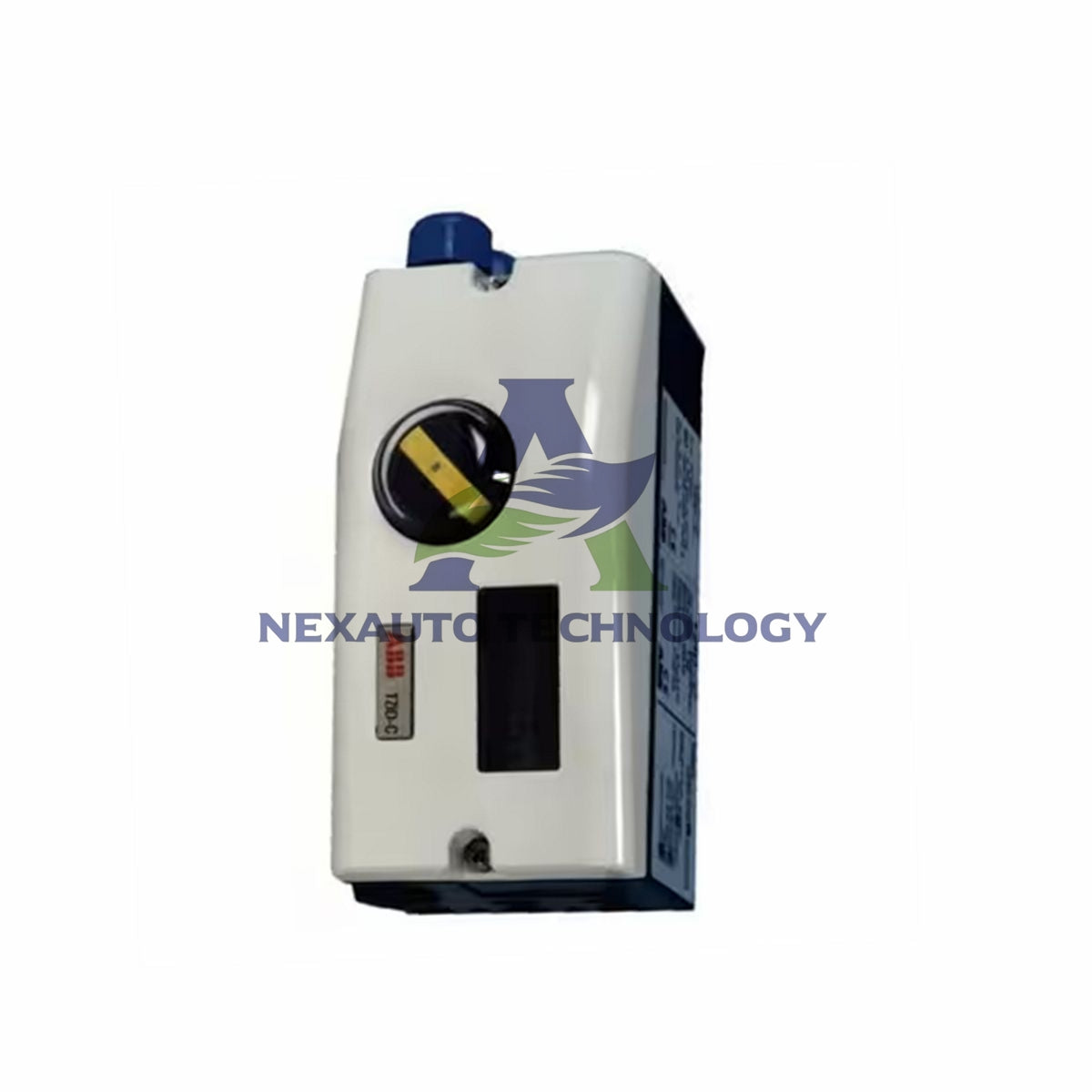

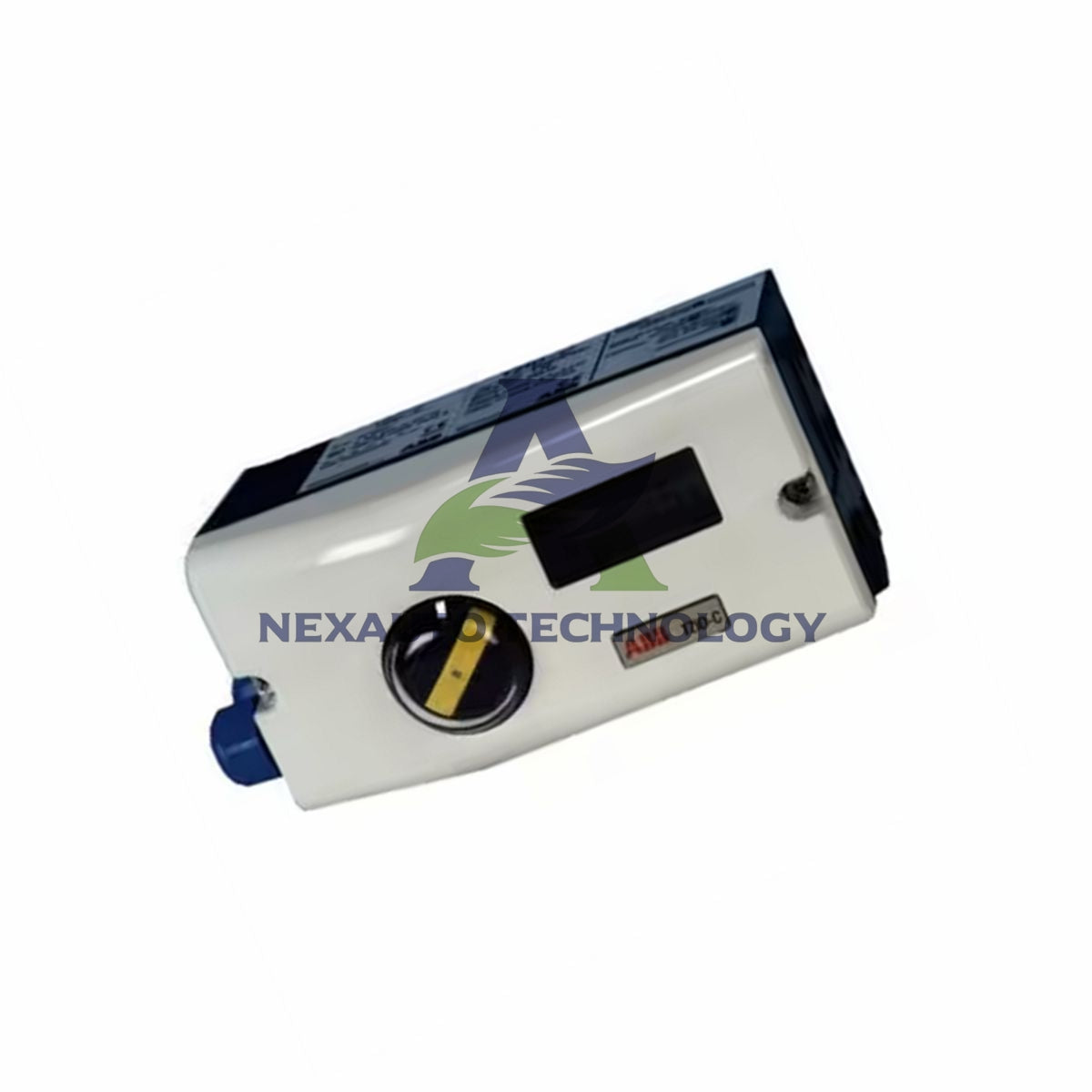

V18345-2010421001 ABB TZIDC Positioner Elektro-Pneumatik

Positioner Elektropneumatik ABB V18345-2010421001 TZIDC

Spesifikasi Teknis Utama

• Merek: ABB
• Model: V18345-2010421001
• Seri: TZIDC
• Jenis Produk: Positioner Elektropneumatik
• Sinyal Input: 4…20 mA, teknologi dua kabel
• Port Komunikasi: Steker konektor untuk adaptor LKS
• Aksi Output: Kerja ganda, fail-safe
• Modul Umpan Balik Analog: 4…20 mA, rentang terpisah yang dapat dikonfigurasi
• Input Digital: 0…5 V DC untuk logika “0”; 11…30 V DC untuk logika “1”
• Output Digital: 5…11 V DC, sirkuit kontrol sesuai DIN 19234/NAMUR
• Tekanan Suplai: 1.4…6 bar (20…90 psi)
• Konsumsi Udara: < 0.03 kg/h / 0.015 scfm, tidak bergantung pada tekanan suplai
• Bahan Housing: Aluminium, dicat, IP 65 / NEMA 4X
• Permukaan/Warna: Cat celup elektrostatik dengan resin epoksi; casing hitam RAL 9005, matte; penutup Pantone 420
• Sambungan Pneumatik: G 1/4 atau 1/4-18 NPT
• Berat: 1.7 Kg
• Perlindungan Ledakan: Tanpa perlindungan ledakan

Modul Performa dan Umpan Balik

• Modul umpan balik posisi analog menyediakan sinyal 4…20 mA dengan rentang terpisah yang dapat dikonfigurasi.
• Modul ini mendukung rangkaian dua kabel dengan 24 V DC (10…30 V DC) atau 48 V DC (20…48 V DC, tanpa perlindungan ledakan).
• Arah aksi dapat dikonfigurasi sebagai langsung atau terbalik.
• Penyimpangan karakteristik tetap di bawah 1 % untuk memastikan pemosisian yang akurat.
• Tanpa sinyal positioner, modul mengatur output ke > 20 mA sebagai level alarm.
• Modul umpan balik digital menyediakan dua sakelar yang dapat disesuaikan dalam rentang 0…100 % tanpa tumpang tindih.
• Sirkuit arus mengikuti DIN 19234/NAMUR dengan tegangan suplai 5…11 V DC.
• Arus sinyal < 1.0 mA berarti logika “0”; arus sinyal > 2.0 mA berarti logika “1”.

Fungsi Shutdown dan Keselamatan

• Modul shutdown khusus bekerja dengan 24 V DC (20…30 V DC) dan terisolasi secara elektrik dari sinyal input.
• Posisi aman aktif ketika tegangan turun di bawah 5 V.
• Modul ini memiliki persetujuan AK 4 sesuai DIN V 19250 dan laporan pengujian No. 101/S01/148.
• Mode fail-safe mengurangi tekanan pada output 1 dan menggerakkan katup ke posisi amannya.
• Untuk aktuator kerja ganda, mode fail-safe juga memberi tekanan pada output kedua.
• Mode fail-freeze menutup output pneumatik 1 dan mempertahankan katup pada posisi saat ini.
• Pada aktuator kerja ganda, mode fail-freeze menutup kedua output.
• Modul shutdown beroperasi secara independen dari motherboard, sehingga semua data elemen kontrol akhir tetap tersedia bagi sistem supervisi.

Umpan Balik Posisi Digital dengan Sakelar Proximity

• Dua sakelar proximity menyediakan pensinyalan posisi independen.
• Titik pensakelaran dapat disesuaikan antara 0 dan 100 %.
• Sirkuit arus sesuai dengan DIN 19234/NAMUR.
• Tegangan suplai berada pada rentang 5…11 V DC.
• Arus sinyal < 1 mA menunjukkan logika “0”; arus sinyal > 2 mA menunjukkan logika “1”.

Panduan Pemasangan dan Instalasi

• Pasang positioner pada aktuator linear sesuai DIN/IEC 534 / NAMUR.
• Untuk aktuator putar, ikuti standar pemasangan VDI/VDE 3845.
• Indikator posisi mekanis membantu penyelarasan visual selama penyiapan.
• Gunakan ulir kabel 1/2-14 NPT dan ulir pipa udara 1/4-18 NPT untuk sambungan.
• Jaga tekanan suplai dalam rentang 1.4…6 bar (20…90 psi) untuk pengoperasian yang stabil.
• Pastikan perlindungan IP 65 / NEMA 4X tetap utuh setelah instalasi.

Isi Paket

• Satu positioner elektropneumatik ABB V18345-2010421001 TZIDC
• Modul umpan balik posisi analog, 4…20 mA
• Indikator posisi mekanis
• Perangkat keras pemasangan untuk aktuator linear atau putar yang kompatibel
• Steker konektor untuk adaptor LKS
• Dokumentasi pengguna

Pengiriman dan Dukungan

• Kami mengirim ke seluruh dunia melalui FedEx, UPS, dan DHL.
• Pesanan dikirim dari gudang kami dalam waktu 5 hari.
• Kami menerima pengembalian dalam waktu 30 hari.
• Semua unit baru dan asli.
• Ketersediaan stok bergantung pada inventaris waktu nyata.

FAQ

• T: Berapa rentang sinyal input untuk positioner ini?
  J: ABB V18345-2010421001 menerima sinyal input dua kabel 4…20 mA.
• T: Apakah model ini mendukung aktuator kerja ganda?
  J: Ya, model ini menyediakan output kerja ganda dengan aksi fail-safe.
• T: Berapa tekanan suplai yang diperlukan?
  J: Model ini beroperasi dengan tekanan suplai 1.4…6 bar (20…90 psi).
• T: Apakah saya bisa mendapatkan umpan balik posisi analog?
  J: Ya, modul umpan balik analog plug-in menghasilkan 4…20 mA dengan rentang terpisah yang dapat dikonfigurasi.
• T: Apakah perlindungan ledakan disertakan?
  J: Tidak, konfigurasi ini tidak dilengkapi perlindungan ledakan.
• T: Berapa konsumsi udaranya?
  J: Konsumsi udara tetap di bawah 0.03 kg/h / 0.015 scfm, tidak bergantung pada tekanan suplai.
• T: Bagaimana cara memasangnya?
  J: Pasang pada aktuator linear sesuai DIN/IEC 534 / NAMUR atau pada aktuator putar sesuai VDI/VDE 3845.
• T: Apa kelas perlindungan housing-nya?
  J: Housing aluminium menawarkan perlindungan IP 65 / NEMA 4X.
