Papan Kawalan DSP GE IS200DSPXH1DBD | Pemproses 60MHz

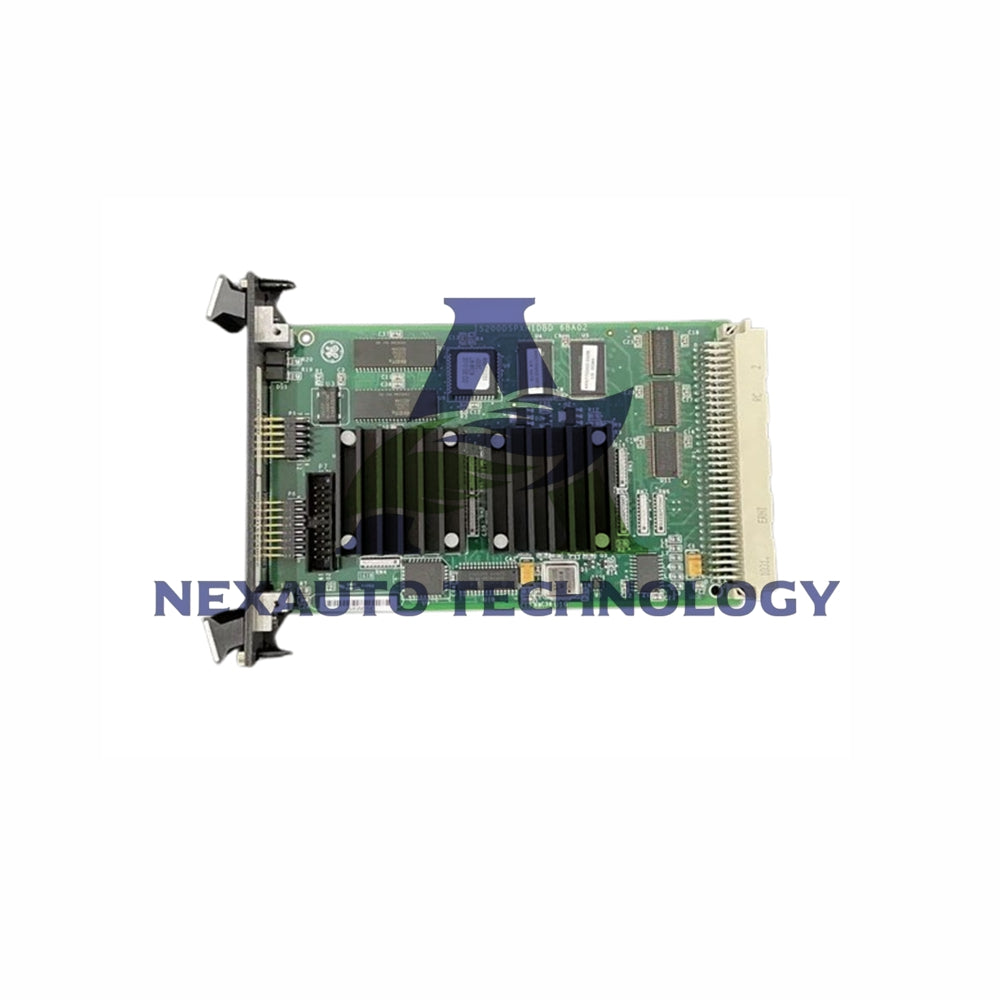

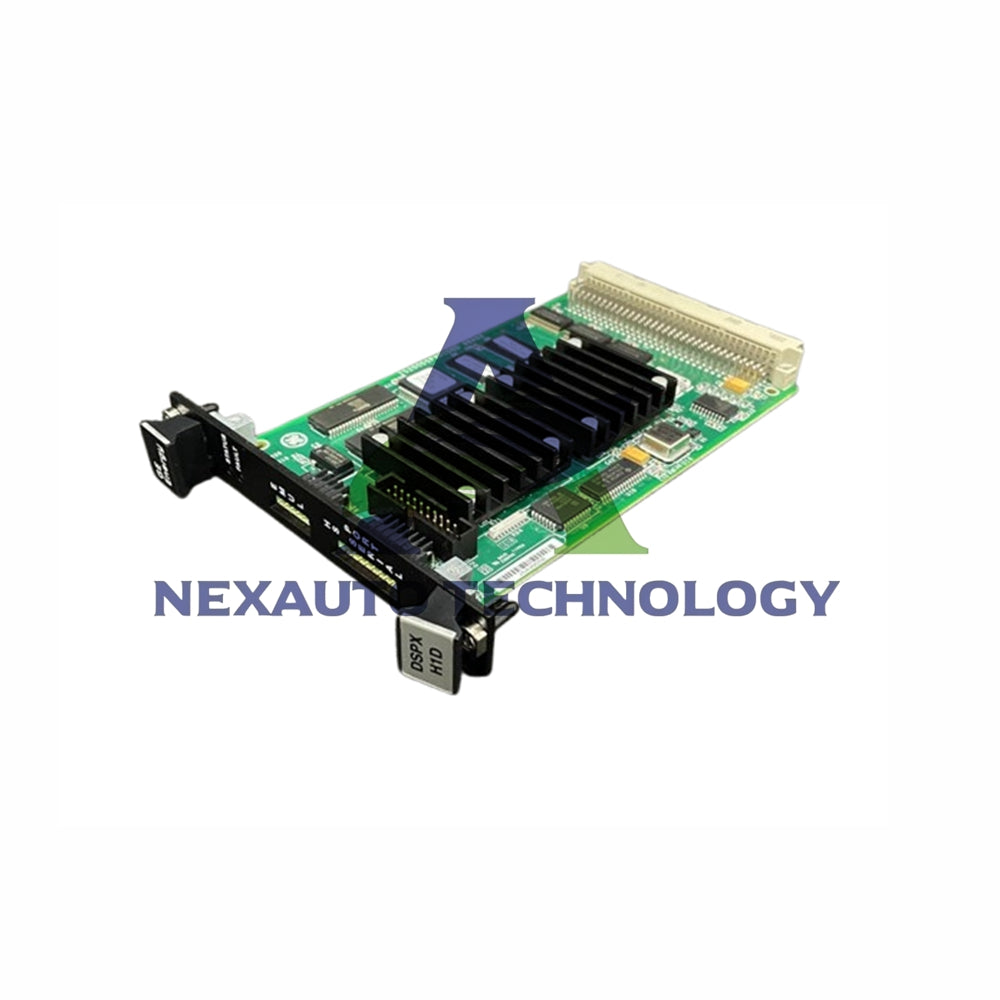

Papan Kawalan Pemproses Isyarat Digital GE IS200DSPXH1DBD

Seni Bina Pemprosesan

• Pemproses Teras: Pemproses Isyarat Digital berprestasi tinggi
• Kelajuan Jam: Frekuensi operasi 60 MHz
• Logik Tersuai: Litar Bersepadu Khusus Aplikasi (ASIC)
• Keupayaan Pemprosesan: Operasi matematik dan pemprosesan isyarat yang kompleks
• Seni Bina Memori: Pelbagai jenis memori untuk fungsi khusus

Konfigurasi Memori

• Memori FLASH: Imej but DSP, pelaksanaan kod, sejarah sistem
• RAM: Storan data sementara dan pelaksanaan kod
• NVRAM: Storan data tidak meruap semasa bekalan kuasa terputus
• Memori Tambah Sahaja: Penjejakan pengenalpastian semakan papan
• Integrasi Memori: Komponen standard untuk storan data dan parameter

Fungsi Kawalan Sistem

• Kawalan Pemacu: Operasi pengawal selia jambatan dan motor untuk Siri Innovation
• Pengurusan Pengujaan: Kawalan medan penjana untuk sistem EX2100
• Fungsi Pemacuan: Kawalan operasi penting dalam sistem pemacu
• Pemprosesan Logik: Logik sistem dan fungsi antara muka yang penting
• Integrasi FPGA/ASIC: Pelaksanaan logik tersuai untuk operasi khusus

Sistem Gangguan

• INT0: Pengesanan dan pengendalian limpahan tindanan
• INT1: Pengurusan fungsi denyut beban gelung dalaman
• INT2/INT3: Input boleh dikonfigurasi untuk keperluan khusus sistem
• Kapasiti Gangguan: Empat gangguan luaran untuk pengendalian peristiwa sistem

Spesifikasi Fizikal

• Dimensi: Tinggi 33.0 cm × lebar 17.8 cm/Berat:1.45kg
• Binaan: Komponen teknologi pemasangan permukaan
• Julat Suhu: Keupayaan operasi dari -30°C hingga +65°C
• Jenis Pemasangan: Konfigurasi pemasangan biasa
• Asal Pembuatan: Amerika Syarikat

Antara Muka Kesambungan

• Penyambung Papan Belakang P1: Antara muka DIN 128-pin untuk integrasi rak
• Port Emulator P5: Kesambungan emulator DSP untuk penyahpepijatan
• Port Pemantau P6: Akses pemantauan kejuruteraan dan diagnostik

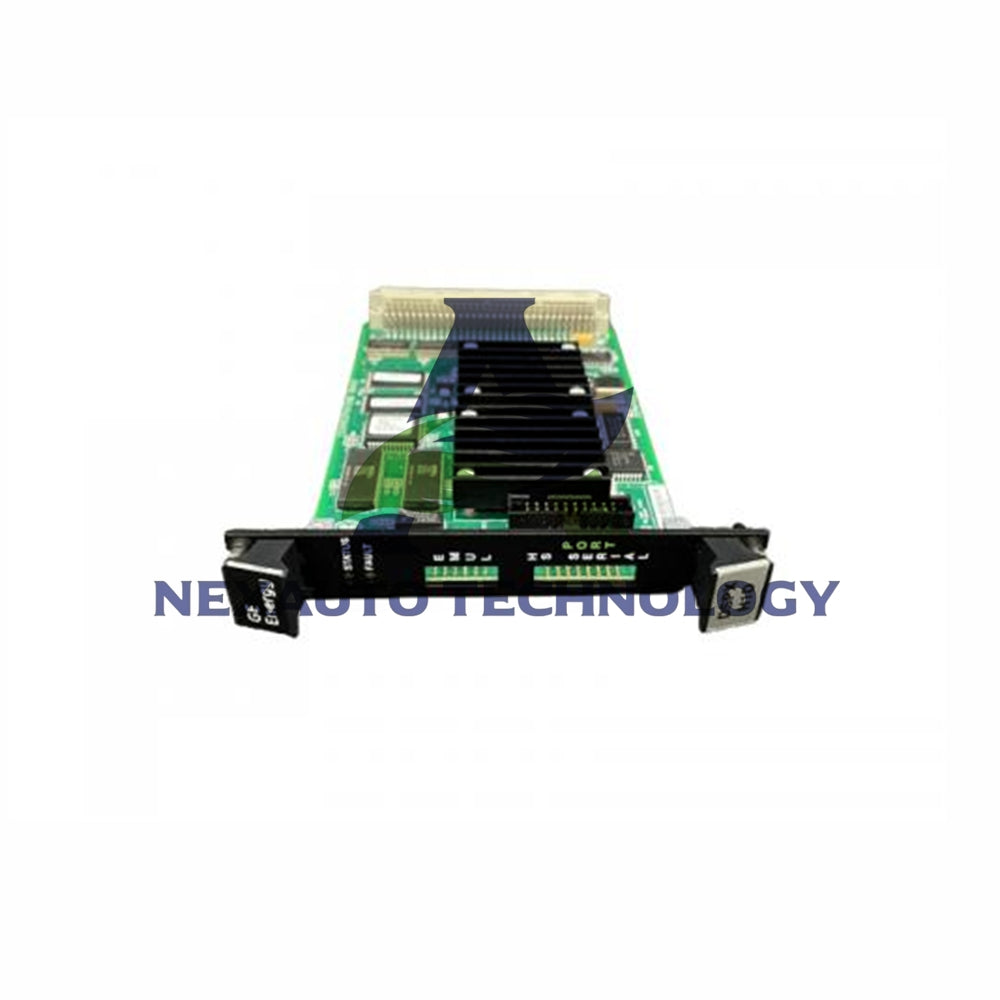

• Penyambung Panel Hadapan: Dua titik antara muka luaran
• Bas Komunikasi: Integrasi isyarat data, alamat dan kawalan

Sistem Petunjuk Status

• LED DS1 FAULT (Merah): Menyala tetap/berkelip menandakan kerosakan sistem atau tetapan semula
• LED DS2 STATUS (Hijau): Berkelip menandakan status operasi
• Petunjuk Visual: Sistem petunjuk penggera LED dua warna
• Pemantauan Status: Petunjuk menyeluruh tentang keadaan sistem

Integrasi Sistem

• Sistem Serasi: Mark VI Speedtronic dan Pengujaan EX2100
• Skop Aplikasi: Sistem kawalan turbin gas, stim dan angin
• Keserasian Semakan: Dua semakan pertama serasi ke belakang
• Jumlah Semakan: Tiga tahap semakan disokong

Servis & Waranti

• Waranti 1 Tahun: Perlindungan PCB menyeluruh
• Perkhidmatan sokongan teknikal
• Panduan pemasangan profesional
• Pensijilan kualiti
