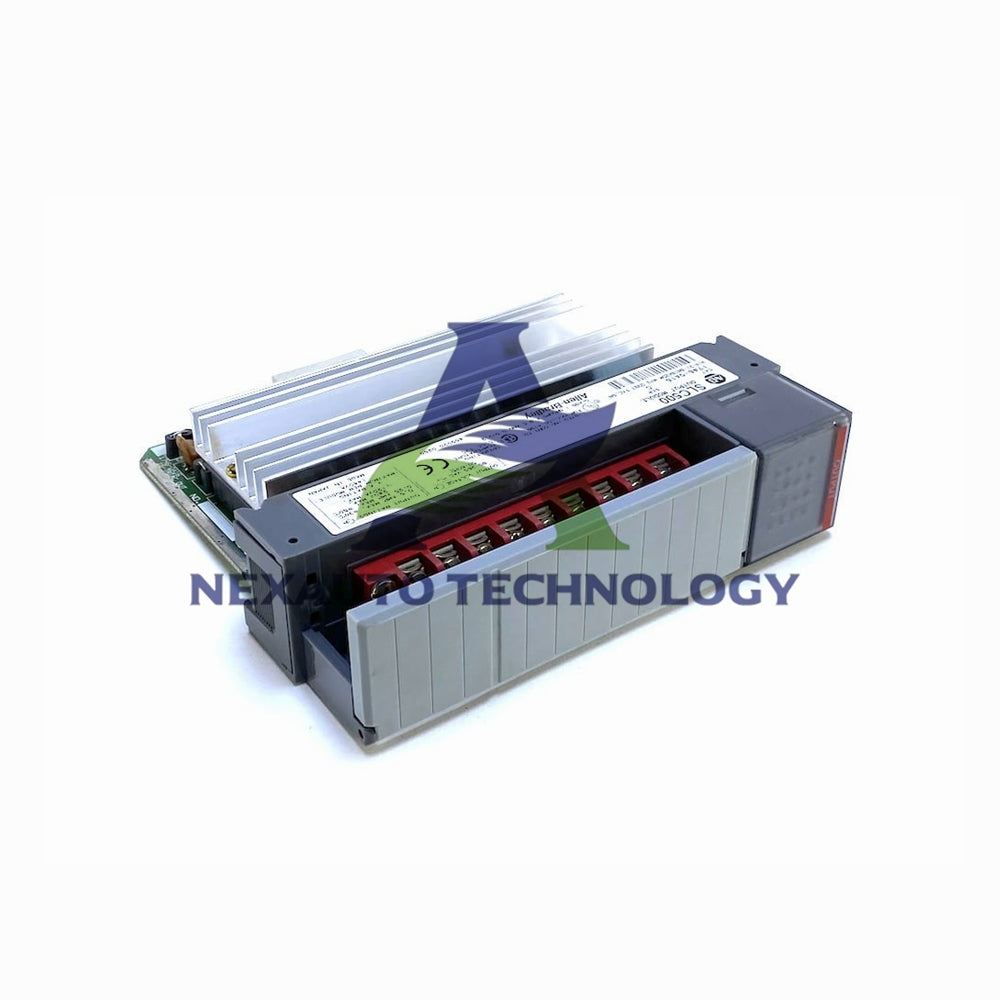

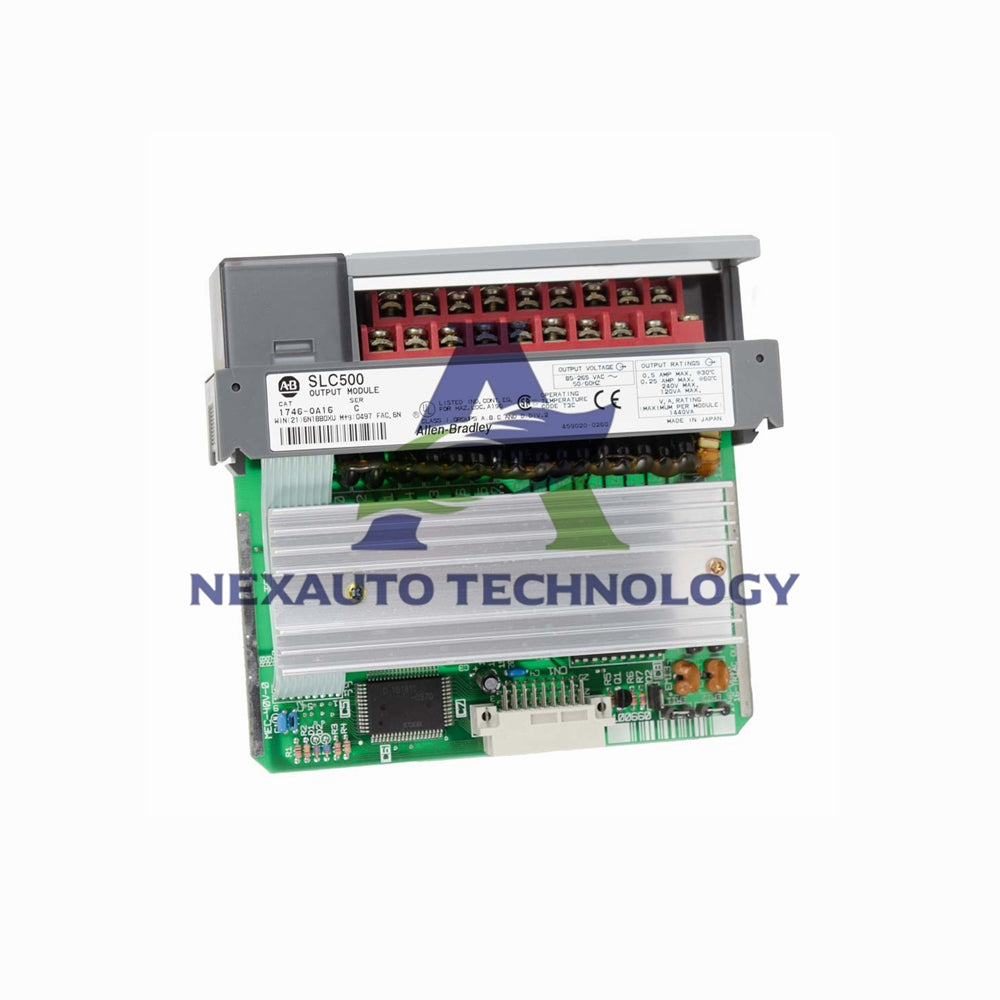

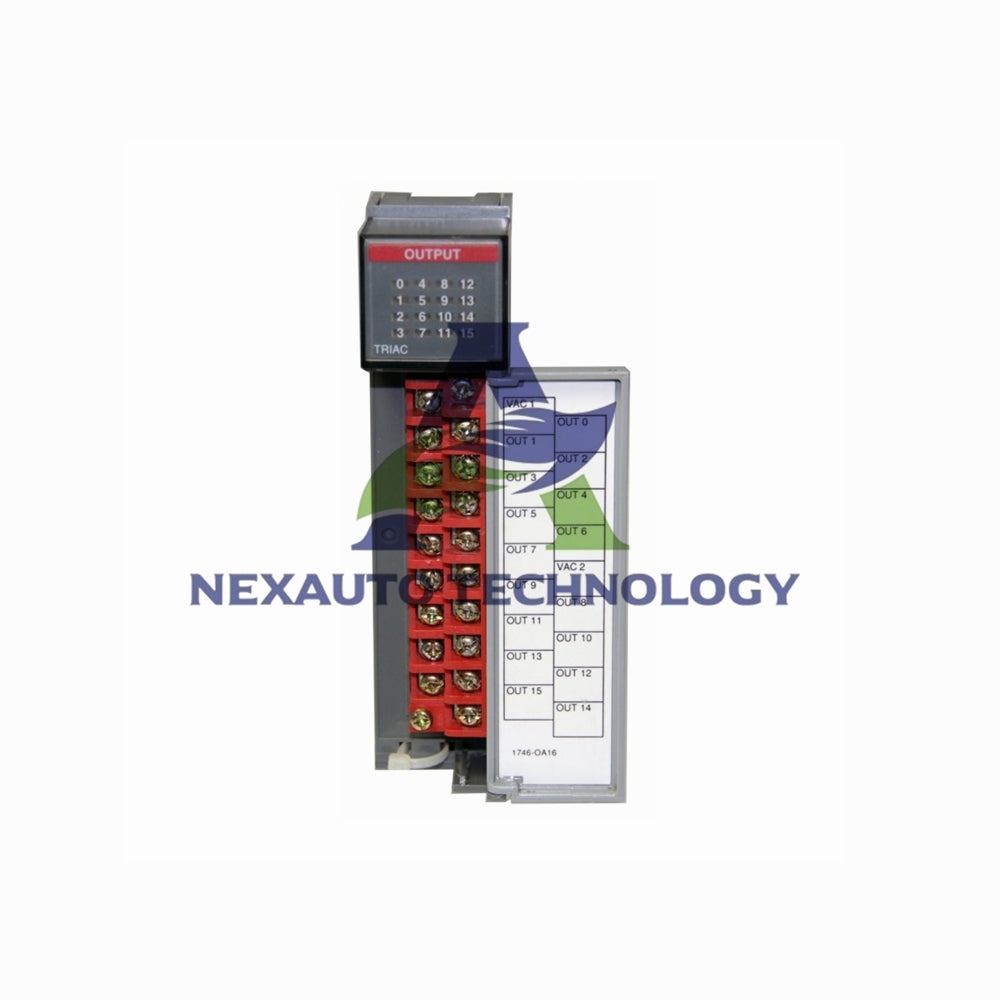

Moduł wyjścia AC 1746-OA16 | Allen-Bradley

Moduł wyjściowy AC Allen-Bradley 1746-OA16 z 16 kanałami

Podstawowe Specyfikacje

• 16 izolowanych kanałów wyjściowych AC (2 grupy po 8)

• Wyjście 120/240VAC (zakres pracy 85-264VAC)

• 0,5A na punkt przy 30°C / 0,25A przy 60°C

• Całkowity prąd modułu 8A przy 30°C / 4A przy 60°C

• Szybki czas reakcji 1ms WŁ. / 11ms WYŁ.

Waga:0,3kg

Kluczowe Cechy

• Wyjmowany blok zacisków dla łatwej konserwacji

• Izolacja optyczna dla odporności na zakłócenia

• Wskaźniki stanu LED na kanał

• Kompaktowa konstrukcja na jedno gniazdo

• Zakres częstotliwości 47-63Hz

Typowe Zastosowania

• Sterowanie oświetleniem przemysłowym

• Obwody rozruchu silników

• Sterowanie zaworami elektromagnetycznymi

• Systemy sterowania grzałkami

• Siłowniki systemów przenośnikowych

Kompatybilność Systemowa

• Działa ze wszystkimi sterownikami SLC500

• Kompatybilny z systemami CompactLogix/PAC

• Używa standardowej pamięci I/O 16-bitowej

• Brak ograniczeń gniazd (oprócz gniazda 0)

Parametry Środowiskowe

• Temperatura pracy 0-60°C

• Wilgotność 5-95% bez kondensacji

• Prąd magistrali 370mA przy 5V

Uwagi Instalacyjne

• Brak maksymalnej liczby modułów (zależnie od zasilacza)

• Używaj odpowiednich przekrojów przewodów dla obciążeń prądowych

• Grupuj wyjścia według wymagań napięciowych

• Uwzględnij obniżenie parametrów przy wyższych temperaturach
