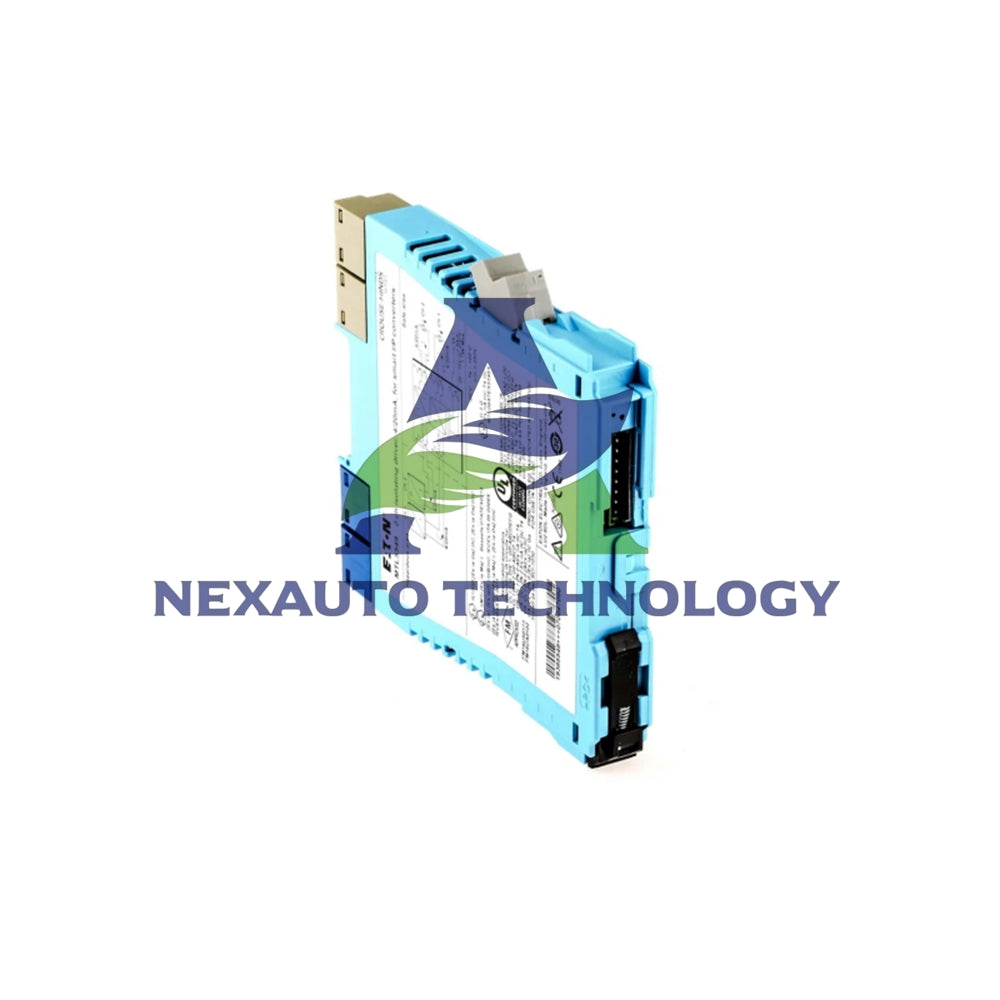

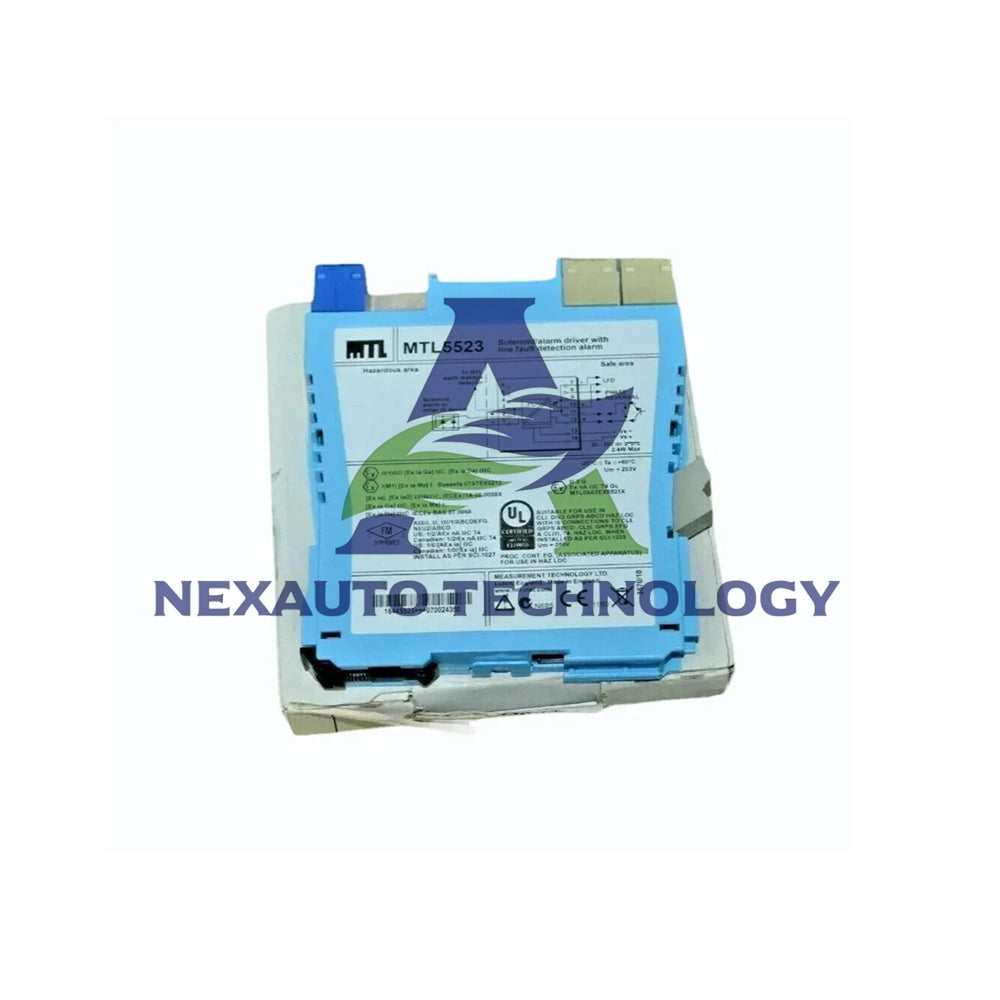

Moduł Sterowania Obszarem MTL5523 | MTL Instruments

Moduł sterujący MTL5523 do stref zagrożonych z wykrywaniem uszkodzeń linii

Podstawowa funkcjonalność

Bezpieczne przełączanie w strefie bezpiecznej dla urządzeń strefy 0 z automatyczną ochroną przed uszkodzeniami kabli. Steruje elektromagnesami i alarmami, jednocześnie monitorując integralność okablowania.

Specyfikacje techniczne

Charakterystyka wyjścia:
• Zakres napięcia: 13,6V (min) do 24V (max)
• Limit prądu: minimum 48mA
• Prąd upływu w stanie wyłączenia: <4V
• Tętnienia: <0,5% p-p

Wejście sterujące:
• Próg aktywacji: <1,4V (WŁĄCZONE), >4,5V (WYŁĄCZONE)
• Napięcie zwilżające: 12V przy 0,2mA
• Kompatybilne z: stykami beznapięciowymi, tranzystorami otwarto-kolektorowymi, sygnałami logicznymi

Wykrywanie uszkodzeń linii (LFD):
• Zakres wykrywania: impedancja pola 55Ω do 4kΩ
• Wyjście alarmowe: max 35V, pojemność 50mA
• Czas reakcji: <100ms

Zasilanie i bezpieczeństwo:
• Pobór mocy: 100mA przy 24V DC
• Rozpraszanie mocy: typowo 1,2W, max 2,0W
• Certyfikaty: Strefa 0/Div.1, IIC, T4-6, Grupa A
• Parametry bezpieczeństwa: Uo=25V, Io=147mA, Po=0,92W

Uwagi dotyczące instalacji

• Montaż na szynie DIN wymagany
• Wykrywanie upływu do ziemi za pomocą MTL4220 (zacisk 3)
• LFD powoduje wyłączenie wyjścia przy uszkodzeniach kabla
• Trio diod LED: Zasilanie (zielona), Wyjście (żółta), Uszkodzenie (czerwona)

Zastosowania przemysłowe

• Krytyczne systemy sterowania zaworami
• Iskrobezpieczne obwody alarmowe
• Wyzwalacze awaryjnego wyłączenia
• Systemy blokad petrochemicznych
• Sterowanie sprzętem górniczym

Zawartość opakowania

• Moduł sterujący MTL5523
• Zestaw montażowy na szynę DIN
• Instrukcja instalacji

Kluczowe zalety

• Automatyczna ochrona przed uszkodzeniami okablowania
• Diagnostyka wizualna w trzech stanach
• Kompatybilny z detektorami upływu do ziemi
• Spełnia normy ATEX/IECEx
• Czas reakcji 100ms zapewnia szybkie wyłączenia
