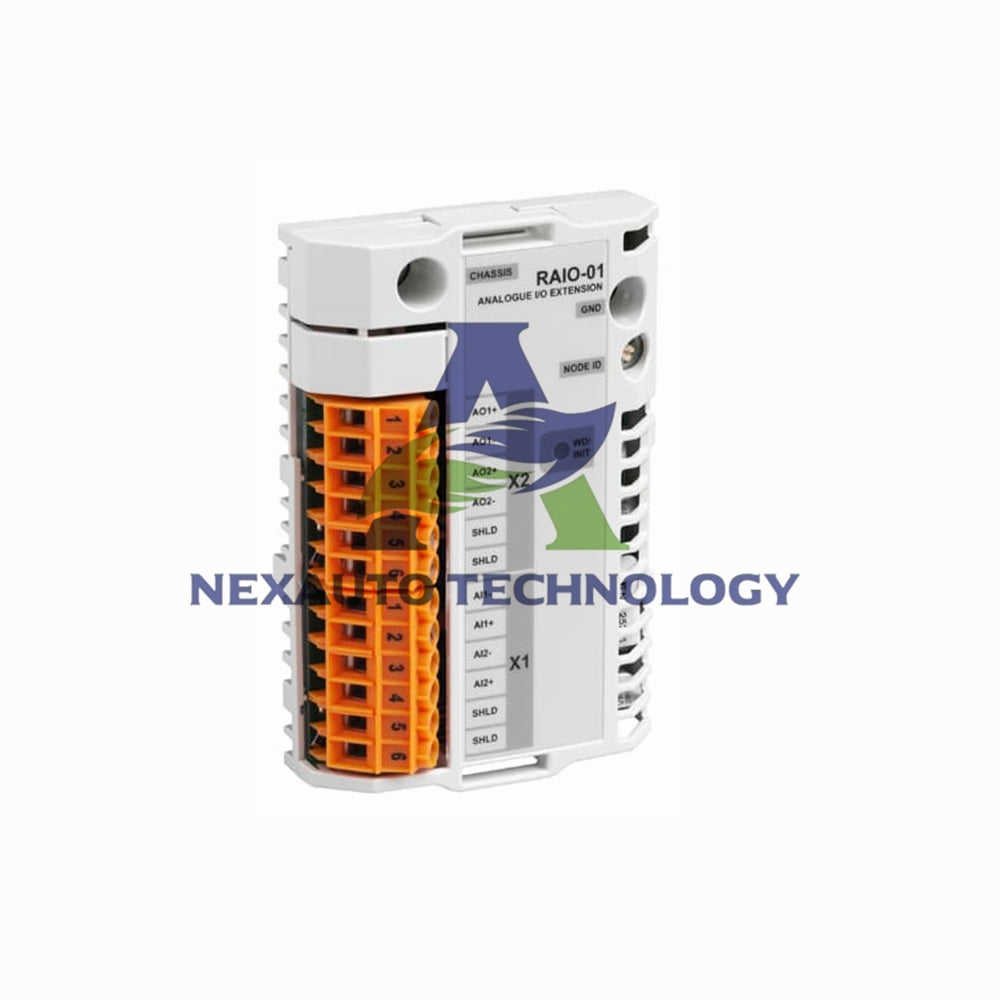

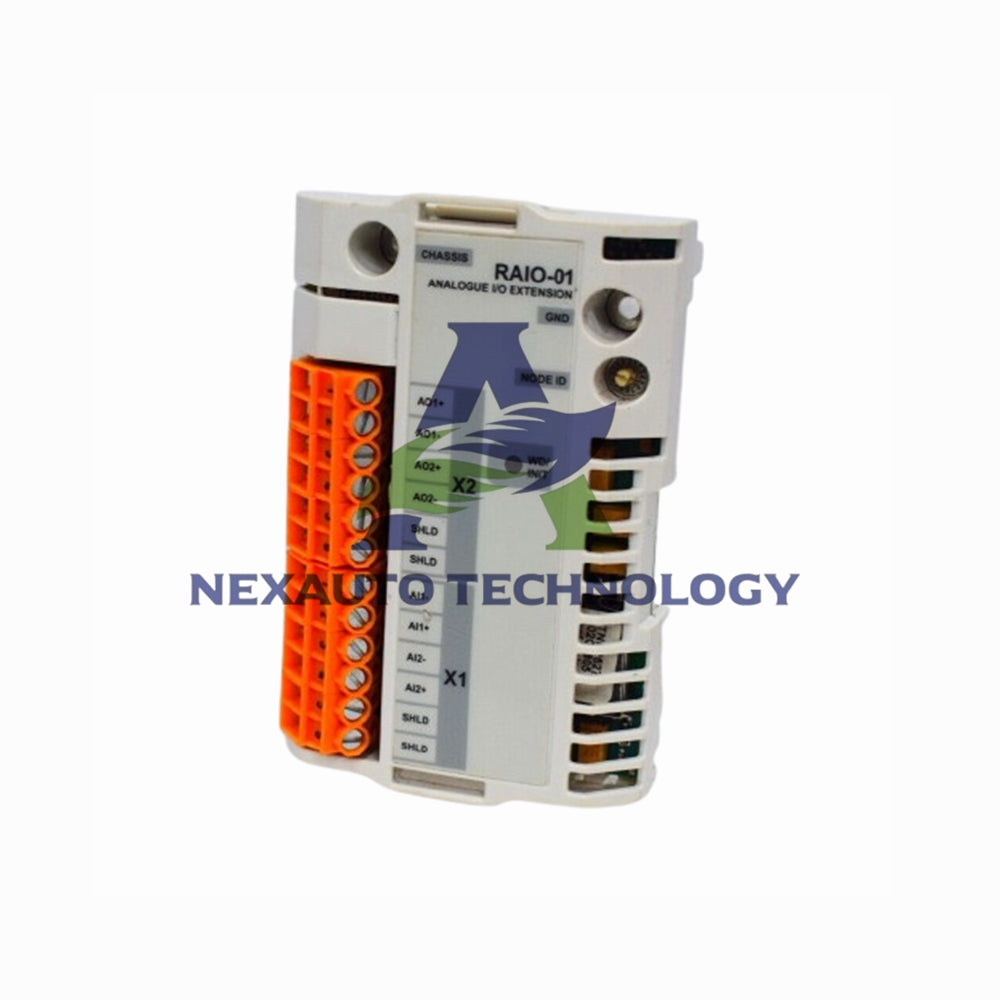

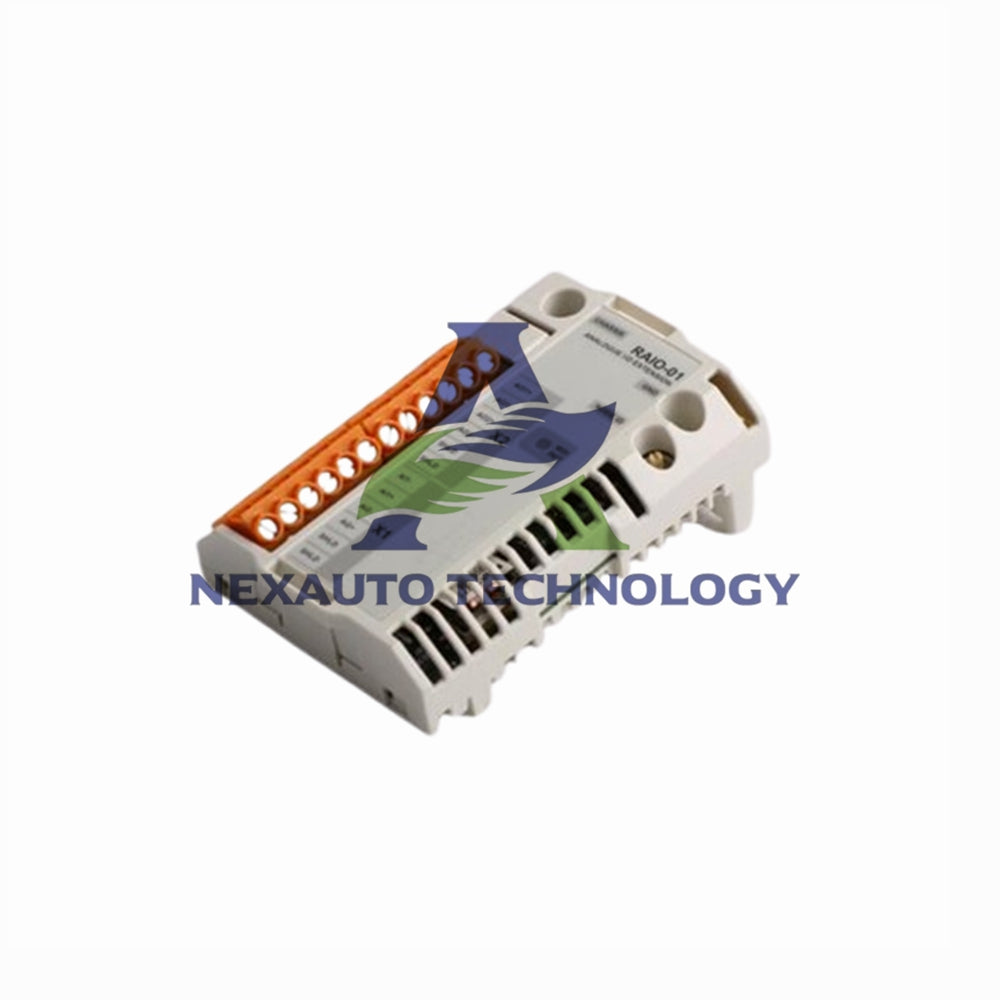

Módulo de Extensão Analógico I/O ABB RAIO-01

Especificações técnicas

Marca: ABB
Modelo: RAIO-01
Tipo: Módulo de Extensão I/O

Montagem e Entrada/Saída

Tipo de Montagem: Placa RMIO (slot de opção) ou externa via Adaptador de I/O AIMA-01
Tipos de Entrada: Bipolar (±0[4]–20 mA, ±0[2]–10 V, ±0–2 V), Unipolar (0[4]–20 mA)
Tipo de Saída: Corrente unipolar

Recursos de Sinal e Isolamento

Impedância de Entrada: 100 Ω (corrente), 200 kΩ (tensão)
Resolução de Saída: 12 bits (0,024% de precisão)
Isolamento de Sinal: Galvanicamente isolado de entradas, saídas e placa de suporte
Tensão Máxima de Isolamento: 48 V RMS (contínuo), 100 V pico
Teste de Isolamento do Chassi - Tensão: 1,5 kV CA (1 segundo)

Características de Potência e Ambientais

Consumo de Energia: 100 mA (5 V), 120 mA (24 V)
Peso: 0,35kg
Dimensões: 16,5 cm (A) x 11,5 cm (D) x 0,004 cm (L)
Inexatidão: ±0,5% da Escala Completa (a 25 °C)
Coeficiente de Temperatura: ±100 ppm/°C
Faixa de Temperatura de Operação: -20 °C a 60 °C
Classe de Proteção: IP 20
Vida Útil Estimada: 100.000 horas

Características adicionais

Intervalo de ID do Nó: 1–15 (configurado via chave rotativa)
Chaves DIP: Para seleção do modo de sinal de entrada (bipolar/unipolar) e nível
