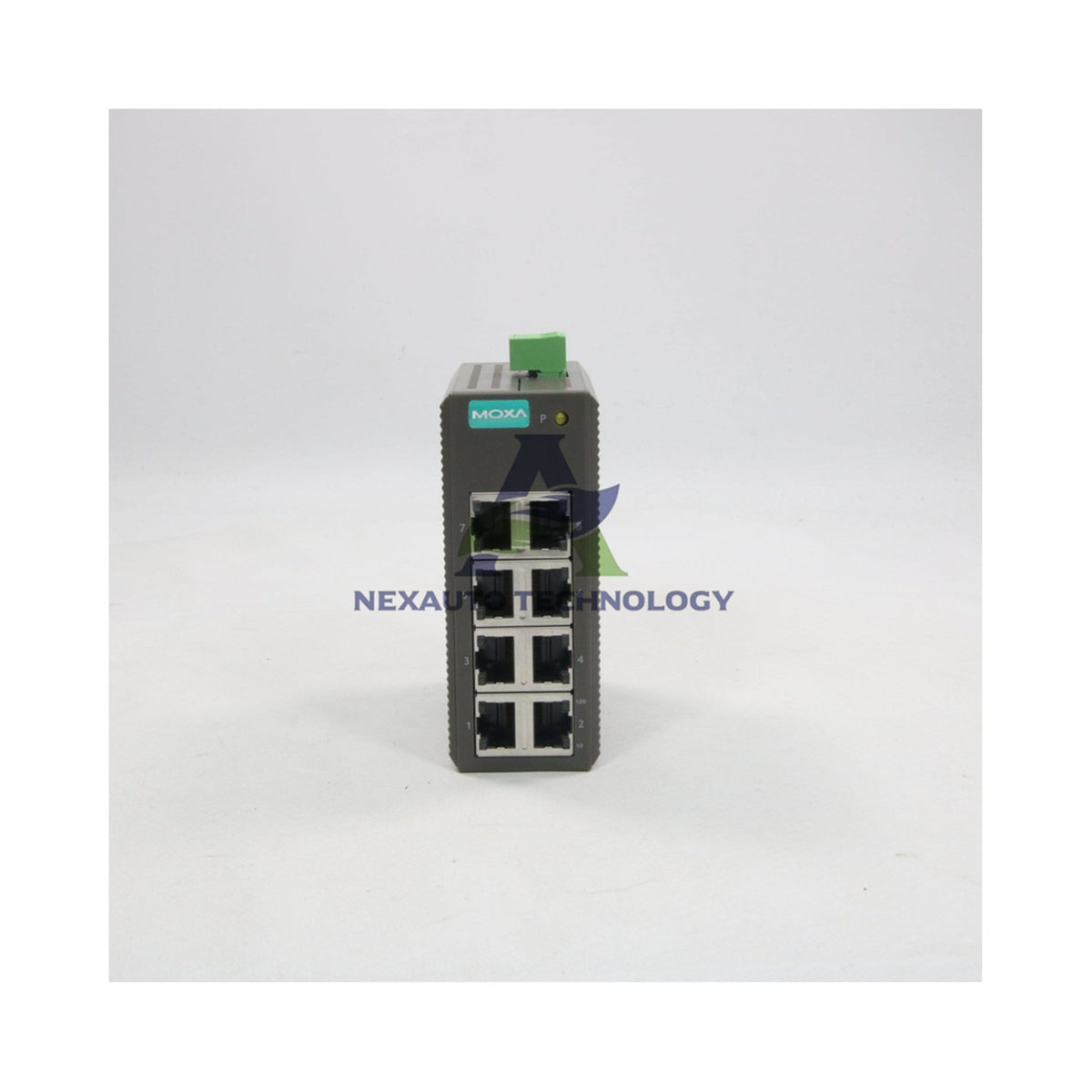

Switch Ethernet não gerenciável básico de 8 portas EDS-108 MOXA

Switch Ethernet não gerenciável de nível básico com 8 portas EDS-108 MOXA

Principais especificações técnicas

• Marca: MOXA
• Modelo: EDS-108
• Série: Série EDS-108
• Tipo de produto: Switch Ethernet não gerenciável de nível básico com 8 portas
• Portas 10/100BaseT(X): conectores RJ45 com conexão MDI/MDI-X automática
• Modo duplex: duplex completo e meio duplex compatíveis com todas as portas de cobre
• Porta 100BaseFX: conector SC multimodo compatível com o EDS-108-M-SC
• Padrões: IEEE 802.3 para 10BaseT, IEEE 802.3u para 100BaseT(X) e 100BaseFX, IEEE 802.3x para controle de fluxo
• Tamanho da tabela MAC: 2 K entradas
• Tamanho do buffer de pacotes: 768 kbits
• Tipo de processamento: armazena e encaminha
• Conexão de alimentação: 1 bloco terminal removível de 3 contatos
• Corrente de entrada: 0,07 A a 24 VCC para o EDS-108, 0,1 A a 24 VCC para a série EDS-108-M-SC
• Tensão de entrada: 24 VCC nominal
• Tensão de operação: ampla faixa de 12 a 48 VCC
• Proteção contra sobrecorrente: 2,5 A a 24 VCC
• Proteção contra polaridade reversa: compatível

Características físicas

• Gabinete: metálico para maior durabilidade e dissipação de calor
• Classificação IP: proteção IP30 contra objetos sólidos
• Dimensões: 50,3 x 124 x 84,8 mm (1,98 x 4,88 x 3,34 polegadas)
• Peso: 170 g (0,38 lb)
• Instalação: montagem em trilho DIN para instalação rápida em gabinete

Limites ambientais e imunidade

• Temperatura de operação: -10 a 60°C (14 a 140°F)
• Temperatura de armazenamento: -40 a 85°C (-40 a 185°F) com a embalagem incluída
• Umidade relativa ambiente: 5 a 95% sem condensação
• EMI: CISPR 32, FCC Parte 15B Classe A
• Imunidade a ESD: IEC 61000-4-2, contato 4 kV, ar 8 kV
• Imunidade irradiada: IEC 61000-4-3, 80 MHz a 1 GHz a 3 V/m
• Imunidade a EFT: IEC 61000-4-4, alimentação 1 kV, sinal 0,5 kV
• Imunidade a surtos: IEC 61000-4-5, alimentação 1 kV, sinal 1 kV
• Imunidade conduzida: IEC 61000-4-6 a 3 V
• Campo magnético da frequência da rede: IEC 61000-4-8
• Choque: IEC 60068-2-27
• Vibração: IEC 60068-2-6
• Queda livre: IEC 60068-2-31
• MTBF: 7.492.000 horas segundo os padrões Telcordia (Bellcore) e GB

Guia de instalação

• Monte o switch em um trilho DIN padrão dentro de um gabinete protegido.
• Confirme se as dimensões de 50,3 x 124 x 84,8 mm são compatíveis com o layout do seu painel.
• Conecte a fonte de alimentação de 24 VCC ao bloco terminal removível de 3 contatos.
• Verifique se a tensão de entrada permanece dentro da faixa de operação de 12 a 48 VCC.
• Verifique a fiação da proteção contra polaridade reversa antes de ligar a unidade.
• Use a classificação de proteção contra sobrecorrente de 2,5 A para dimensionar os fusíveis a montante.
• Conecte os cabos RJ45 às portas 10/100BaseT(X) para detecção automática de MDI/MDI-X.
• Mantenha a temperatura ambiente entre -10 e 60°C para garantir uma operação estável.
• Mantenha a umidade relativa entre 5 e 95% sem condensação.
• Confirme os indicadores LED após a ligação para verificar o status do link e da atividade.

Itens incluídos

• 1 x switch Ethernet não gerenciável MOXA EDS-108 de 8 portas
• 1 x bloco terminal removível de 3 contatos para entrada de alimentação
• 1 x conjunto de acessórios para montagem em trilho DIN
• 1 x documentação do produto

Métodos de envio

• FedEx para entrega expressa em todo o mundo
• UPS para serviço confiável porta a porta
• DHL para envio internacional rápido

FAQ

• P: Quantas portas Ethernet o EDS-108 oferece?
  R: Ele oferece 8 portas com conectores RJ45 10/100BaseT(X) e suporte a MDI/MDI-X automático.
• P: Qual é a faixa de tensão de entrada deste switch?
  R: O switch aceita entrada nominal de 24 VCC e opera de 12 a 48 VCC.
• P: O EDS-108 é compatível com conectividade por fibra?
  R: A variante EDS-108-M-SC é compatível com conexões de fibra SC multimodo 100BaseFX.
• P: Qual é o tamanho da tabela MAC e do buffer de pacotes?
  R: Ele oferece uma tabela MAC de 2 K e um buffer de pacotes de 768 kbits.
• P: Qual método de comutação este modelo utiliza?
  R: Ele utiliza processamento de armazenamento e encaminhamento para uma entrega confiável dos quadros.
• P: Qual é a faixa de temperatura de operação?
  R: O switch opera de -10 a 60°C e pode ser armazenado de -40 a 85°C.
• P: Ele oferece proteção contra polaridade reversa?
  R: Sim, a unidade inclui proteção contra polaridade reversa na entrada de alimentação.
• P: Qual é a classificação de MTBF?
  R: O MTBF chega a 7.492.000 horas segundo os padrões Telcordia e GB.
• P: Qual é a condição do produto?
  R: Todas as unidades são novas e originais.
• P: Há estoque disponível?
  R: Sim, mantemos este modelo em estoque para pedidos imediatos.
• P: Com que rapidez vocês enviam?
  R: Enviamos em até 5 dias após a confirmação do pedido.
• P: Quais parceiros logísticos vocês utilizam?
  R: Utilizamos transportadoras comuns, como DHL, FedEx e UPS.
• P: Qual é a política de devolução?
  R: Aceitamos devoluções em até 30 dias após a entrega.
