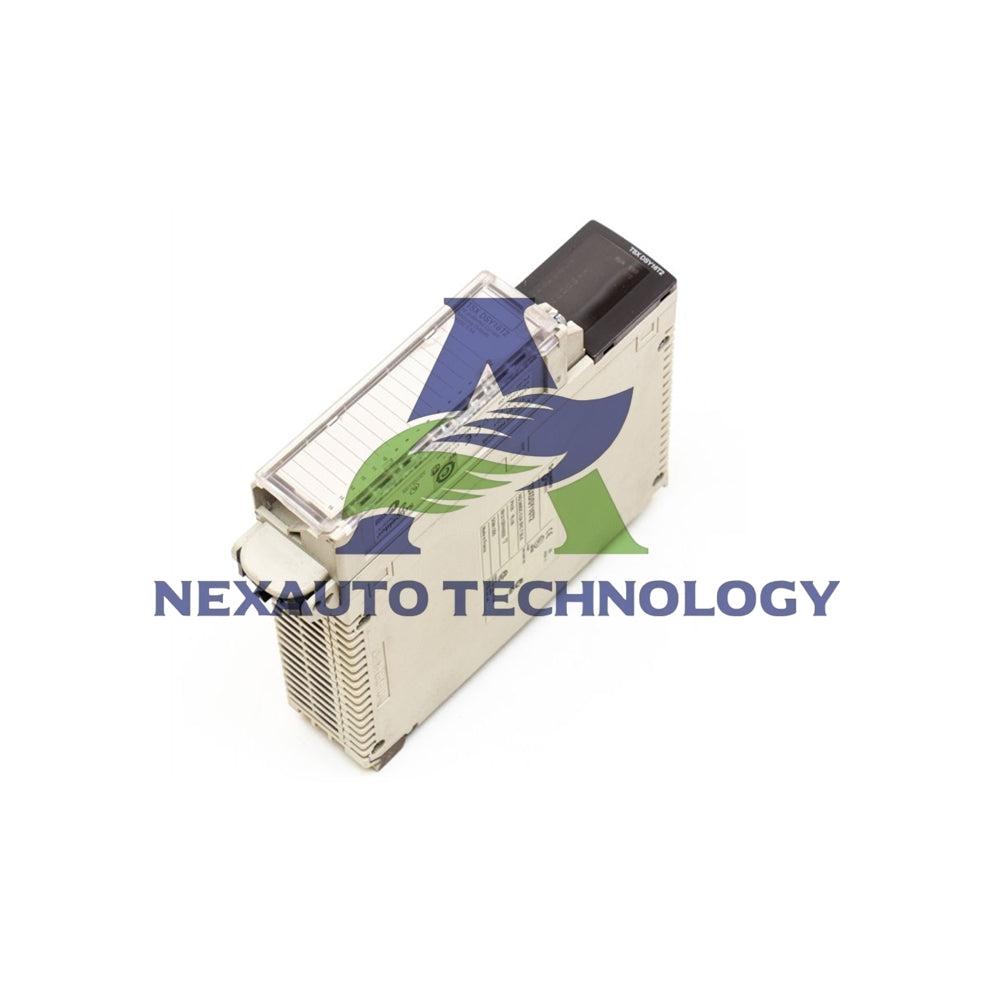

Schneider Electric Modicon TSXDSY08R5 – Módulo de Saída com 8 Relés

Schneider Electric Modicon TSXDSY08R5 – Módulo de Saída de Relé de 8 Canais para Aplicações de Tensão Universal

Especificações Técnicas Principais

• Fabricante: Schneider Electric · Série: Modicon · Modelo: TSXDSY08R5
• Tipo de Produto: Módulo de saída discreta — 8 saídas de relé, 1 contato NA por canal
• Tensão de Operação CC: 12–24V CC — conforme EN/IEC 61131-2
• Tensão de Operação CA: 24–240V CA — conforme EN/IEC 61131-2
• Corrente Térmica (Ith): 3A por contato — classificação convencional em ar livre
• Tempo de Resposta: Ativação <8 ms · Desativação <10 ms — adequado para comutação rápida
• Proteção contra Sobrecarga: Fusível externo necessário — 1 por canal ou por grupo comum
• Resistência de Isolamento: >10 MΩ a 500V — alta integridade de isolamento
• Dissipação de Potência: 0,25W base + 0,2W por saída energizada
• Código EAN: 3389110725803 — rastreabilidade global
• Peso: 0,75 lbs (0,34 kg) — leve para instalação em painel

Características Elétricas e Compatibilidade de Carga

• Carga Mínima de Comutação: 10V, 100 mA — comutação confiável de sinal de baixo nível
• Tensão Máxima de Comutação: 250V CA / 30V CC — observar polaridade para cargas CC
• Corrente Máxima de Comutação: 3A resistiva — reduzir para cargas indutivas
• Material do Contato: Liga de prata — resistente à oxidação, vida mecânica prolongada
• Durabilidade Mecânica: 20 milhões de operações — sem manutenção em uso normal
• Durabilidade Elétrica: 100.000 operações com carga resistiva nominal
• Resistência a Surtos: 1500V pico — conforme IEC 61000-4-5

Dimensões Físicas e Especificações de Montagem

• Largura: 18 cm · Altura: 26 cm · Profundidade: 5,5 cm — fator de forma padrão Modicon
• Montagem: Montagem em trilho DIN — trilho simétrico de 35 mm
• Fixação no Painel: Furos para parafusos fornecidos — alternativa ao clipe DIN
• Classificação do Invólucro: IP20 — terminais seguros para toque, instalação em painel apenas
• Tipo de Terminal: Bloco terminal de parafuso removível — tamanho máximo do fio 2,5 mm²
• Terminal de Fio: Recomendado com terminal isolado — terminação confiável para fios multifilares
• Conteúdo da Embalagem: módulo TSXDSY08R5, conector de bloco terminal, clipe de montagem, documentação impressa

Limites Ambientais e Operacionais

• Temperatura de Operação: 0°C a 60°C — adequada para ambientes de painéis de controle
• Temperatura de Armazenamento: -40°C a 85°C — suporta ciclos prolongados de transporte
• Umidade Relativa: 5% a 95% sem condensação — estável em instalações costeiras
• Resistência a Vibrações: 3,5 mm em 5–150 Hz — conforme IEC 60068-2-6
• Resistência a Choques: 15g por 11 ms — conforme IEC 60068-2-27
• Grau de Poluição: 2 — contaminação normalmente não condutiva
• Altitude: máximo de 2000 m — instalação padrão de baixa tensão

Perguntas Frequentes – Modicon TSXDSY08R5

• Quais controladores Modicon suportam o TSXDSY08R5?
  Este módulo é compatível com racks Modicon TSX Premium, Quantum e Micro com backplanes padrão da série 800. Também funciona com controladores da série 984 via adaptadores apropriados.
• Este módulo pode comutar cargas DC abaixo de 12V?
  A tensão mínima recomendada é 12V DC. Abaixo desse valor, a resistência do contato pode causar comutação não confiável. Use módulos de relé com banho de ouro para níveis lógicos de 5V.
• Qual a classificação do fusível que devo usar por canal?
  A Schneider Electric recomenda um fusível cerâmico de ação rápida de 3,15A por saída para cargas resistivas. Para cargas de motor ou lâmpada, aplique redução para corrente de partida e selecione fusíveis de retardo.
• O TSXDSY08R5 requer uma fonte de alimentação externa?
  Sim. O módulo consome energia da bobina do lado do campo. Você deve fornecer 24V DC ou 24–240V AC aos terminais comuns conforme a tensão da sua carga.
• Como suprimir o arco em cargas indutivas?
  Para cargas AC, instale um supressor RC de 0,1 µF + 100Ω em paralelo com o contato. Para cargas DC, coloque um diodo flyback 1N4007 em paralelo com a bobina da carga.
• Posso misturar cargas AC e DC no mesmo módulo?
  Sim, mas não dentro do mesmo grupo comum. Cada terminal comum deve conectar-se a um tipo de tensão. Atribua cargas AC a um grupo comum e cargas DC a outro.
• Qual é a frequência máxima de comutação?
  Com carga resistiva, a taxa máxima de operação é de 10 operações por segundo. Cargas indutivas exigem tempo de desligamento maior para dissipar a energia do arco.
• Este módulo está em conformidade com a RoHS?
  Sim. O Modicon TSXDSY08R5 está em conformidade com a Diretiva RoHS 2011/65/EU. Não contém substâncias perigosas restritas.
