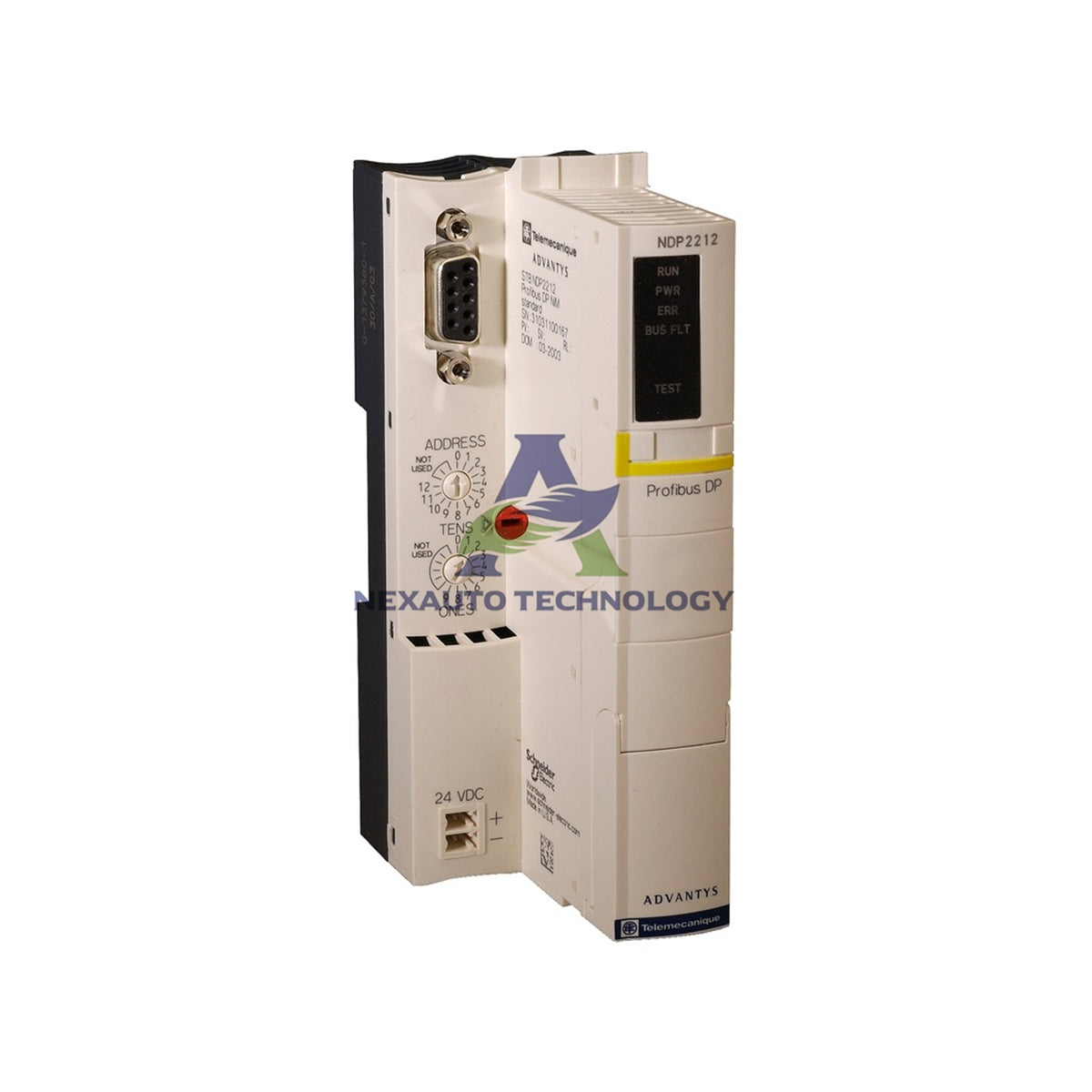

Módulo de interface de rede Advantys STB STBNDP2212 | Schneider

Módulo de interface de rede PROFIBUS DP STBNDP2212 para Advantys STB

Principais especificações técnicas

• Marca: Schneider Electric
• Modelo: STBNDP2212
• Série: Advantys STB
• Categoria: Módulo de interface de rede padrão (NIM)
• Protocolo: PROFIBUS DP
• Porta integrada: conector SUB-D de 9 pinos (DB-9S)
• Tensão de alimentação: 24V DC
• Módulos de E/S endereçáveis: até 32 por ilha
• Grau de proteção: IP20
• Dimensões (A×L×P): 128.3 × 70 × 40 mm
• Peso: 0.145 kg

Desempenho de comunicação e elétrico

• A porta DB-9S permite a conexão direta ao PROFIBUS DP, sem adaptadores adicionais.
• O protocolo PROFIBUS DP oferece troca de dados rápida e determinística com o mestre.
• A alimentação de 24V DC simplifica a conexão elétrica e é compatível com os painéis de controle industriais mais comuns.
• O módulo gerencia até 32 módulos de E/S, permitindo que uma única ilha atenda máquinas de médio porte.
• O processamento robusto de sinais ajuda a rejeitar ruídos elétricos em ambientes industriais.
• O conector DB-9S trava com firmeza e resiste à vibração durante a operação da máquina.

Classificações ambientais e físicas

• O grau de proteção IP20 é adequado para painéis protegidos e salas de controle limpas.
• O invólucro de 128.3 × 70 × 40 mm economiza espaço no trilho DIN em painéis compactos.
• Com 0.145 kg, o módulo acrescenta pouca carga ao trilho e é fácil de manusear.
• A série Advantys STB mantém dimensões padronizadas em todos os módulos.
• A Schneider Electric projeta esses módulos para uma longa vida útil em instalações industriais.

Guia de instalação

• Monte o módulo em um trilho DIN padrão, dentro de um invólucro protegido.
• Considere o grau de proteção IP20 e evite locais úmidos ou empoeirados.
• Conecte a alimentação de 24V DC com a polaridade correta antes de ligar o equipamento.
• Conecte o cabo PROFIBUS DP à porta SUB-D de 9 pinos e aperte os parafusos.
• Configure o endereço PROFIBUS e a taxa de transmissão para corresponder às definições do mestre.
• Conecte até 32 módulos de E/S Advantys STB ao barramento da ilha.
• Verifique a terminação do barramento nas duas extremidades do segmento PROFIBUS.
• Ligue a ilha e verifique a comunicação com o mestre PLC.

Conteúdo da embalagem

• 1 × módulo de interface de rede Schneider Electric STBNDP2212
• 1 × embalagem protetora
• 1 × documento de consulta rápida

Envio e suporte

• Enviamos para todo o mundo por FedEx, UPS e DHL.
• Os itens em estoque saem do nosso armazém em até 5 dias.
• Aceitamos devoluções em até 30 dias após a entrega.
• Todas as unidades são enviadas novas e originais.

Perguntas frequentes

• P: O STBNDP2212 é compatível apenas com PROFIBUS DP?
  R: Sim, este NIM Advantys STB se comunica por PROFIBUS DP usando sua porta DB-9S integrada.
• P: Quantos módulos de E/S uma ilha pode acomodar?
  R: O módulo endereça até 32 módulos de E/S em uma única ilha.
• P: Qual é a tensão de alimentação necessária para o módulo?
  R: Ele opera com 24V DC, compatível com a maioria dos painéis de controle industriais.
• P: Qual é o grau de proteção?
  R: O módulo tem grau de proteção IP20, portanto deve ser instalado em um invólucro protegido.
• P: Quais são as dimensões e o peso?
  R: Ele mede 128.3 × 70 × 40 mm e pesa 0.145 kg.
• P: O item é novo e está em estoque?
  R: Sim, oferecemos unidades novas e originais, disponíveis em estoque.
• P: Qual é o prazo de envio e quais transportadoras vocês usam?
  R: Enviamos em até 5 dias por DHL, FedEx ou UPS.
• P: Qual é a política de devolução?
  R: Você pode devolver o produto em até 30 dias.
