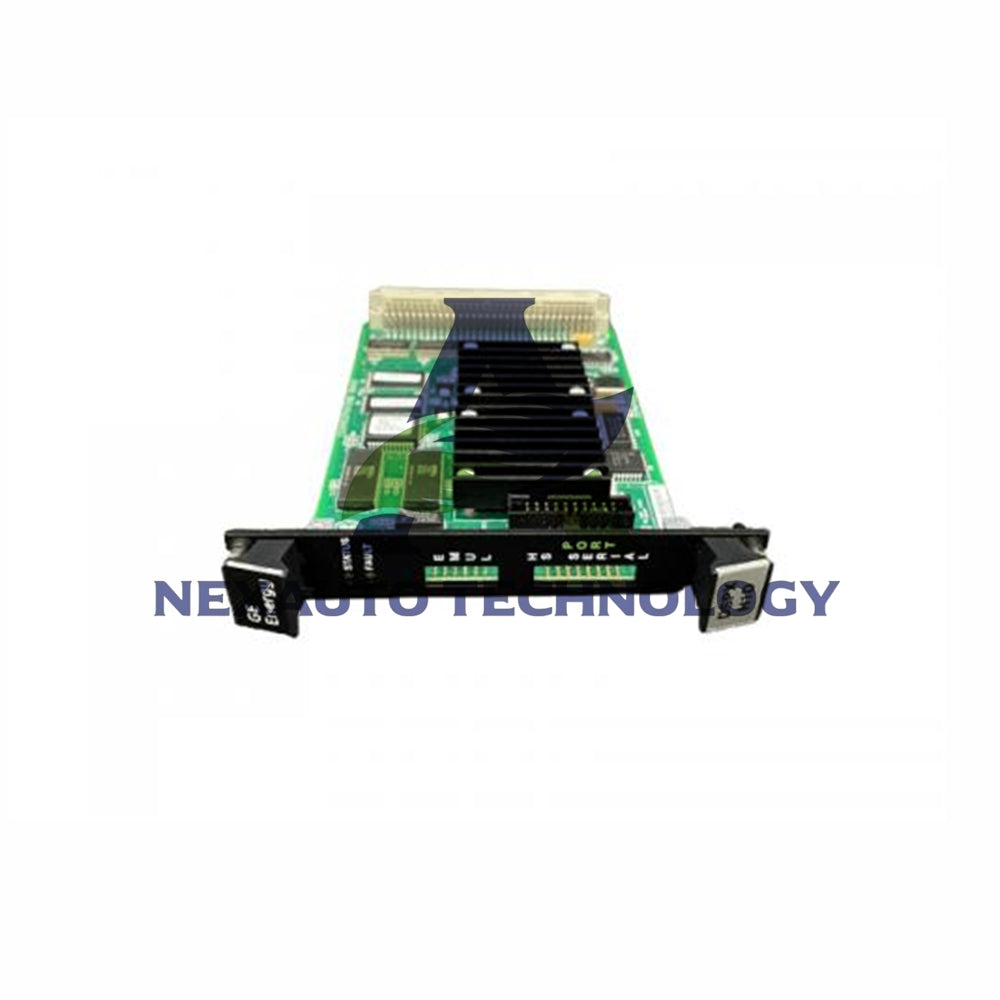

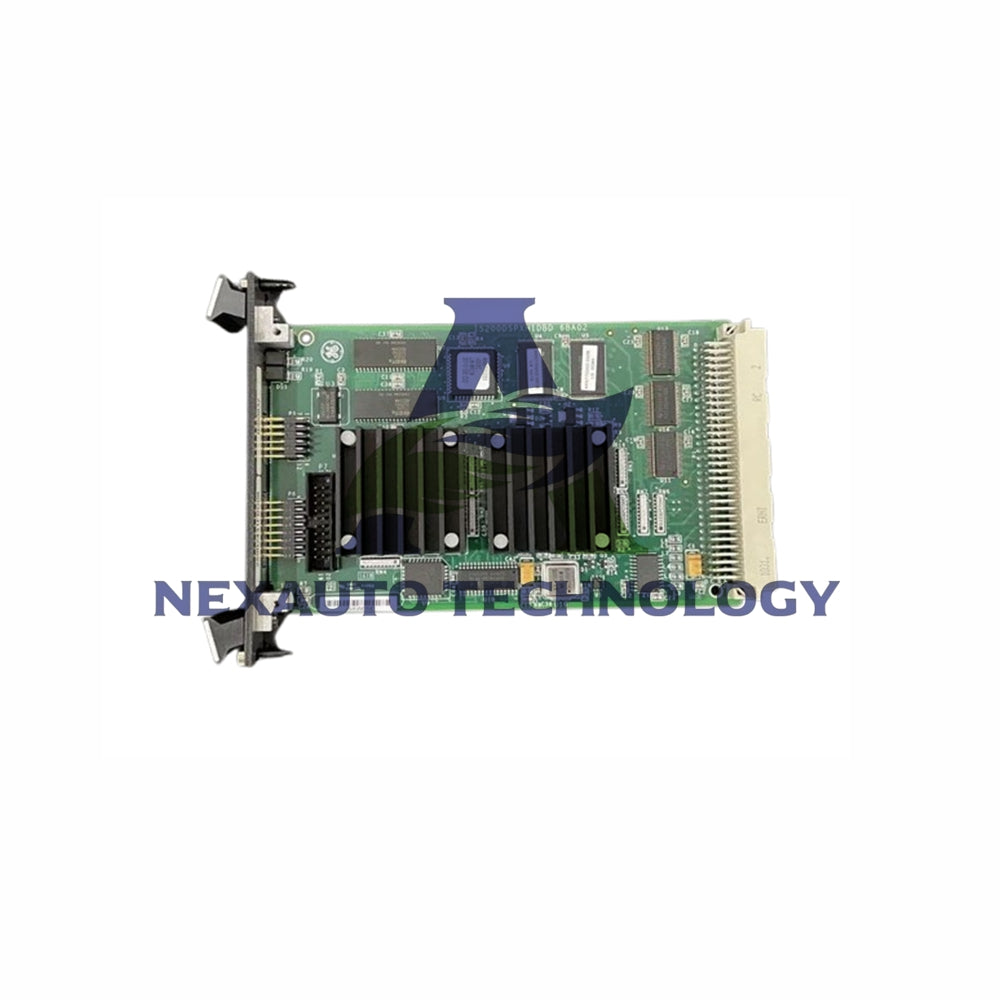

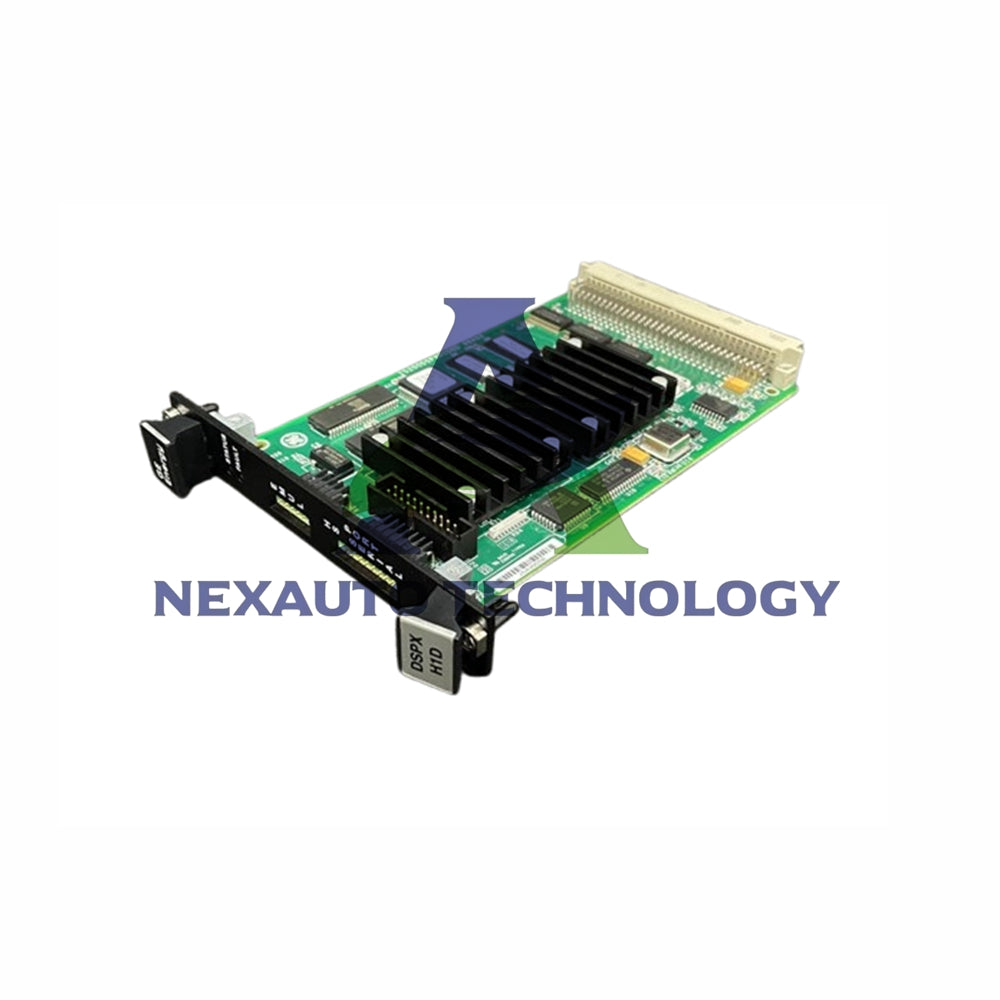

Плата управления DSP GE IS200DSPXH1DBD | Процессор 60 МГц

Плата управления процессором цифровой обработки сигналов GE IS200DSPXH1DBD

Архитектура обработки

• Основной процессор: Высокопроизводительный процессор цифровой обработки сигналов
• Тактовая частота: Рабочая частота 60 МГц
• Специализированная логика: Заказная интегральная схема (ASIC)
• Вычислительные возможности: Сложные математические операции и обработка сигналов
• Архитектура памяти: Несколько типов памяти для специализированных функций

Конфигурация памяти

• FLASH-память: Загрузочные образы DSP, выполнение кода, история системы
• RAM: Временное хранение данных и выполнение кода
• NVRAM: Энергонезависимое хранение данных при отключении питания
• Память с возможностью только добавления данных: Отслеживание идентификатора версии платы
• Интеграция памяти: Стандартные компоненты для хранения данных и параметров

Функции управления системой

• Управление приводом: Работа мостового преобразователя и регулятора двигателя для серии Innovation
• Управление возбуждением: Управление полем генератора для систем EX2100
• Функции управления запуском: Управление критически важными операциями в приводных системах
• Обработка логики: Основная системная логика и функции интерфейса
• Интеграция FPGA/ASIC: Реализация специализированной логики для особых операций

Система прерываний

• INT0: Обнаружение переполнения стека и его обработка
• INT1: Управление функцией импульса нагрузки внутреннего контура
• INT2/INT3: Настраиваемые входы для специфических требований системы
• Количество прерываний: Четыре внешних прерывания для обработки системных событий

Физические характеристики

• Габариты: Высота 33,0 см × ширина 17,8 см/Вес:1.45kg
• Конструкция: Компоненты для поверхностного монтажа
• Диапазон температур: Рабочая температура от -30°C до +65°C
• Тип сборки: Стандартная конфигурация сборки
• Страна производства: Соединённые Штаты Америки

Интерфейсы подключения

• Разъём объединительной платы P1: 128-контактный интерфейс DIN для установки в стойку
• Порт эмулятора P5: Подключение эмулятора DSP для отладки
• Порт мониторинга P6: Доступ для инженерного мониторинга и диагностики
• Разъёмы на лицевой панели: Две точки внешнего подключения
• Шина связи: Подключение линий данных, адреса и управляющих сигналов

Система индикации состояния

• Светодиод DS1 FAULT (красный): Постоянное свечение или мигание указывает на неисправности системы или сброс
• Светодиод DS2 STATUS (зелёный): Мигание указывает на рабочее состояние
• Визуальная сигнализация: Система аварийной индикации с двухцветным светодиодом
• Контроль состояния: Комплексная индикация состояния системы

Интеграция системы

• Совместимые системы: Mark VI Speedtronic и система возбуждения EX2100
• Область применения: Системы управления газовыми, паровыми и ветряными турбинами
• Совместимость версий: Первые две версии обратно совместимы
• Всего версий: Поддерживаются три версии

Обслуживание и гарантия

• Гарантия 1 год: Комплексная защита печатной платы
• Техническая поддержка
• Рекомендации по профессиональной установке
• Сертификат качества
