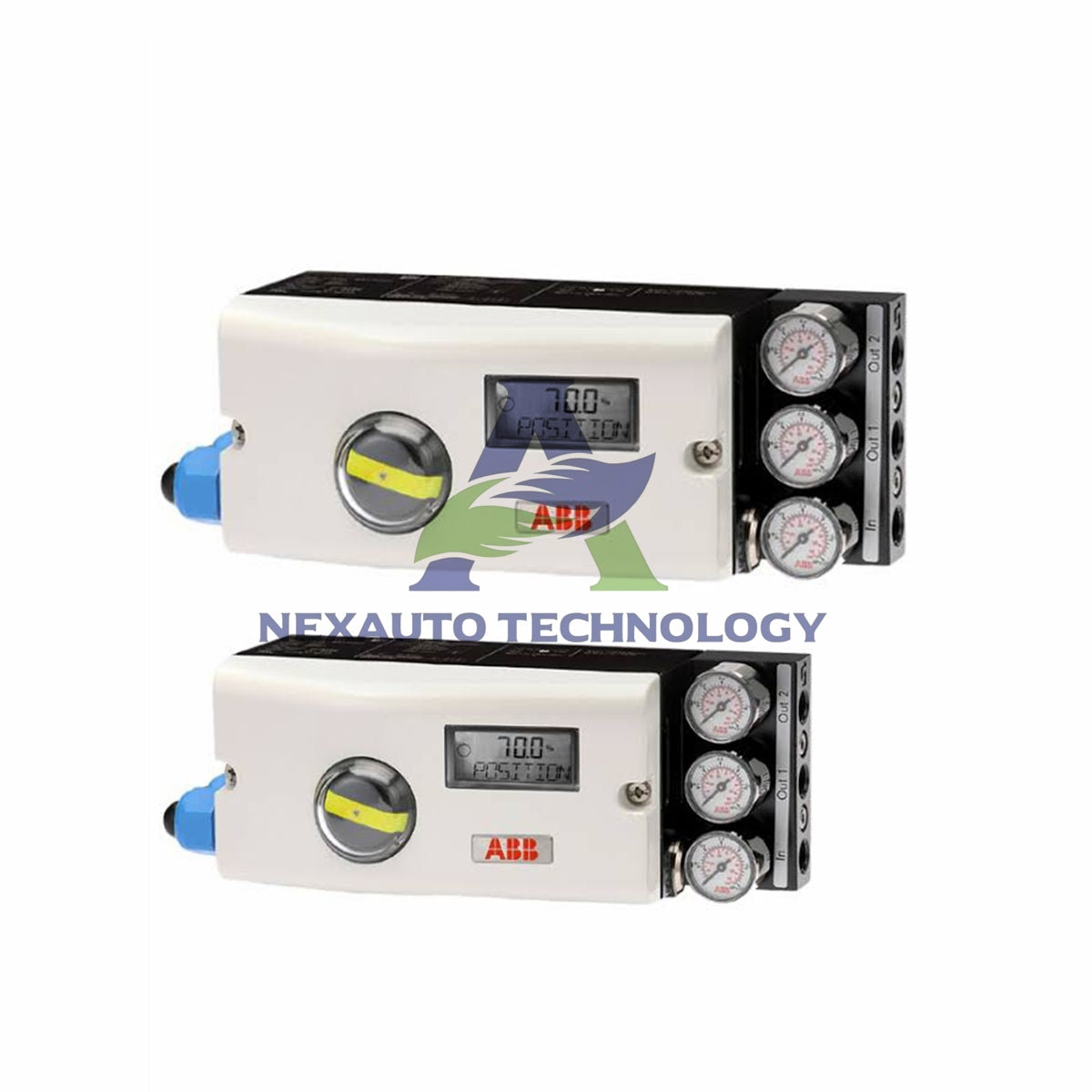

V18345-1010120001 Электропневматический позиционер ABB TZIDC

V18345-1010120001 ABB TZIDC электропневматический позиционер

Технические характеристики

• Бренд: ABB
• Модель: V18345-1010120001
• Серия: TZIDC
• Категория: Электропневматический позиционер
• Входной сигнал: 4...20 мА, двухпроводная технология
• Коммуникационный порт: Штекерный разъём для адаптера LKS
• Взрывозащита: Отсутствует
• Выход / безопасное положение: Одностороннего действия, с безопасным отказом
• Пневматические соединения: Кабельная резьба 1/2-14 NPT; резьба воздушной трубки 1/4-18 NPT
• Давление питания: 1.4...6 бар (20...90 psi)
• Расход воздуха: Менее 0.03 кг/ч (0.015 scfm), не зависит от давления питания
• Материал корпуса: Алюминий с защитой IP 65 / NEMA 4X
• Покрытие / цвет: Электростатическое лакокрасочное покрытие на основе эпоксидной смолы, термически отверждённое; корпус — чёрный RAL 9005, матовый; крышка — Pantone 420
• Масса: 1.7 кг
• Цифровой вход: 0...5 В постоянного тока для логического «0»; 11...30 В постоянного тока для логической «1»
• Цифровой выход: Цепь управления согласно DIN 19234/NAMUR; напряжение питания 5...11 В постоянного тока

Рабочие характеристики и точность

• Характеристика: Линейная, равнопроцентная 1:25 или 1:50 либо 25:1 или 50:1, а также свободно настраиваемая по 20 опорным точкам
• Диапазон сигнала: Мин. 4 мА, макс. 20 мА (0...100%), свободно выбирается для работы в режиме разделённого диапазона
• Минимальный диапазон: 20% (3.2 мА); рекомендуемый диапазон — более 50% (8.0 мА)
• Ограничение хода: Диапазон позиционирования свободно уменьшается в пределах 0...100%, минимальное значение — 20%
• Функция отключения: Настраивается отдельно для каждого конечного положения и перемещает привод до заданного предела
• Увеличение времени хода: Увеличивает максимальное время полного хода; настраивается отдельно для каждого направления

Эксплуатационные характеристики

• Температура окружающей среды: -40...85 °C при эксплуатации, хранении и транспортировке
• Примечание по датчику приближения: -25...85 °C при использовании переключателей SJ2-S1N (NO)
• Относительная влажность (эксплуатация): Среднегодовая 95%, допускается конденсация
• Относительная влажность (транспортировка и хранение): Среднегодовая 75%, без конденсации

Электрические и пневматические соединения

• Винтовые клеммы: Макс. 1.0 мм² для дополнительных опций; макс. 2.5 мм² для аналогового сигнала
• Примечание по клеммам: Не подвергайте клеммы механическим нагрузкам
• Кабельный ввод: Два резьбовых отверстия 1/2-14 NPT или M20 x 1.5 (одно с кабельным вводом, второе с заглушкой)
• Пневматические соединения: Резьба G 1/4 или 1/4-18 NPT

Направление действия и поведение сигнала

• Возрастающий сигнал: 4...20 мА соответствует положению привода 0...100%
• Возрастающий сигнал (обратное действие): 20...4 мА соответствует положению привода 0...100%

Требования к подаче воздуха

• Используйте приборный воздух без масла, воды и пыли согласно DIN/ISO 8573-1
• Содержание загрязнений и масла должно соответствовать ограничениям класса 3
• Максимальный размер частиц — 5 мкм, максимальная концентрация частиц — 5 мг/м³
• Концентрация масла не должна превышать 1 мг/м³
• Установите точку росы под давлением на 10 K ниже рабочей температуры
• Не превышайте максимальное рабочее давление привода

Руководство по установке

• Устанавливайте позиционер на линейные приводы согласно стандартам DIN/IEC 534 и NAMUR
• Устанавливайте позиционер на поворотные приводы согласно стандартам VDI/VDE 3845
• Используйте встроенное крепление, если это предусмотрено конструкцией привода
• Подключите двухпроводной вход 4...20 мА к системе управления
• Подключите воздушные трубки с резьбой 1/4-18 NPT, а кабельные вводы — с резьбой 1/2-14 NPT
• Установите давление питания в диапазоне от 1.4 до 6 бар (20...90 psi)
• При необходимости настройте ограничение хода, функцию отключения и время хода
• После установки проверьте действие функции безопасного отказа для подтверждения безопасной работы

Комплектация

• 1 x электропневматический позиционер ABB V18345-1010120001 TZIDC
• 1 x штекерный разъём адаптера LKS
• 1 x комплект кабельного ввода и заглушки
• 1 x комплект монтажных принадлежностей
• 1 x документация на изделие

Доставка

• Мы отправляем товары через FedEx, UPS и DHL, обеспечивая надёжную доставку по всему миру
• Мы отправляем заказы в течение 5 дней после подтверждения оплаты
• Эта модель есть в наличии для быстрой обработки заказов

Часто задаваемые вопросы

• Этот товар новый и оригинальный? Да, мы поставляем совершенно новые оригинальные позиционеры ABB.
• Есть ли у вас в наличии V18345-1010120001? Да, эта модель есть у нас в наличии.
• Как быстро вы отправляете товар? Мы отправляем товар в течение 5 дней после подтверждения заказа.
• Какими курьерскими службами вы пользуетесь? Мы пользуемся такими распространёнными курьерскими службами, как DHL, FedEx и UPS.
• Можно ли вернуть товар? Да, мы принимаем возвраты в течение 30 дней.
• Какой входной сигнал поддерживает этот позиционер? Он поддерживает двухпроводной входной сигнал 4...20 мА.
• Какой диапазон давления питания ему необходим? Ему требуется давление питания 1.4...6 бар (20...90 psi).
• Поддерживает ли он связь HART? Да, он поддерживает протокол HART 5.1 через линию сигнала 20 мА.
• Каков диапазон температуры окружающей среды? Он работает при температуре -40...85 °C во время эксплуатации, хранения и транспортировки.
• Какой класс защиты обеспечивает корпус? Алюминиевый корпус обеспечивает защиту IP 65 и NEMA 4X.
• Как он ведёт себя при отключении электропитания? Он оснащён выходом одностороннего действия с безопасным отказом.
• Можно ли использовать его в режиме разделённого диапазона? Да, диапазон сигнала можно выбирать свободно; минимальный диапазон составляет 20%.
