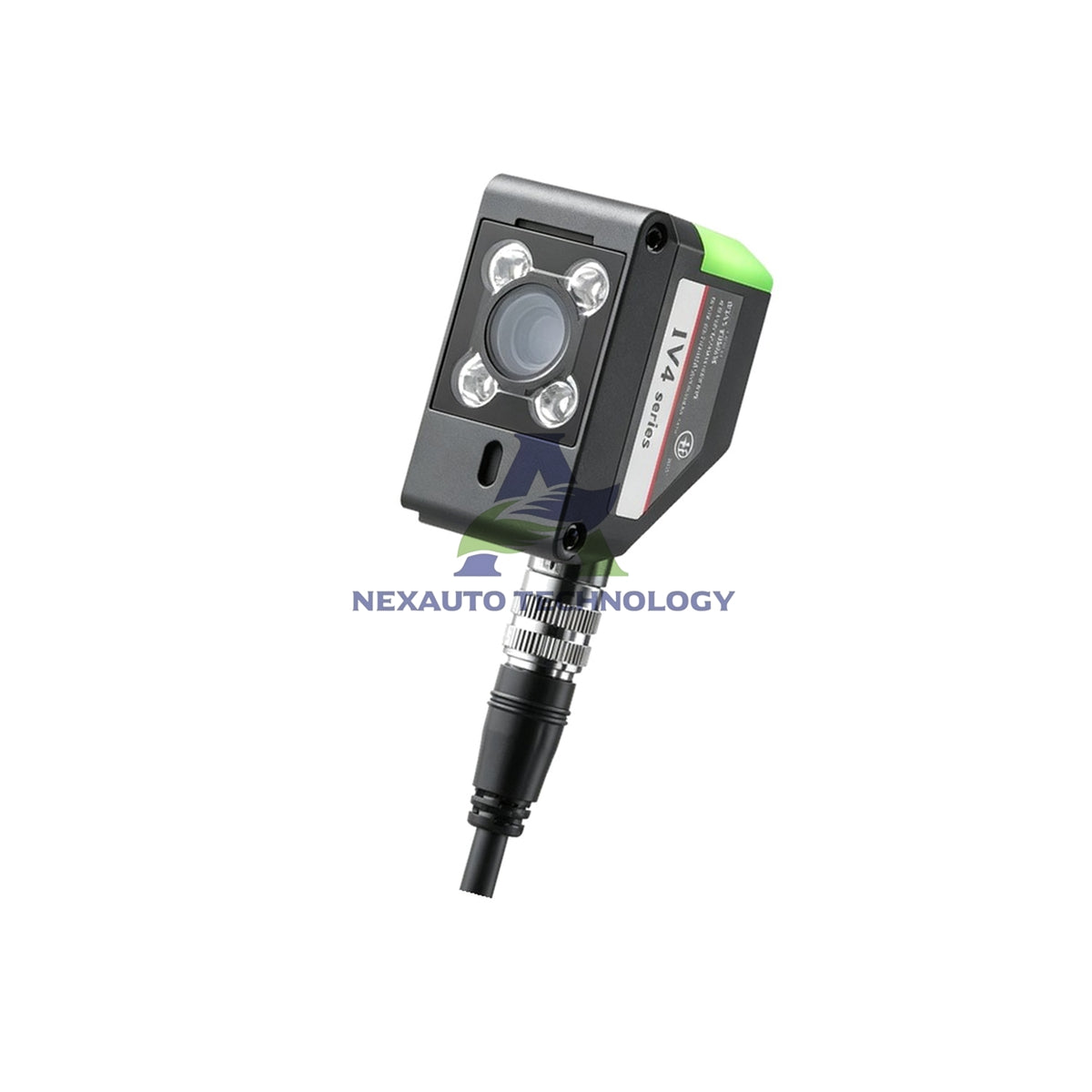

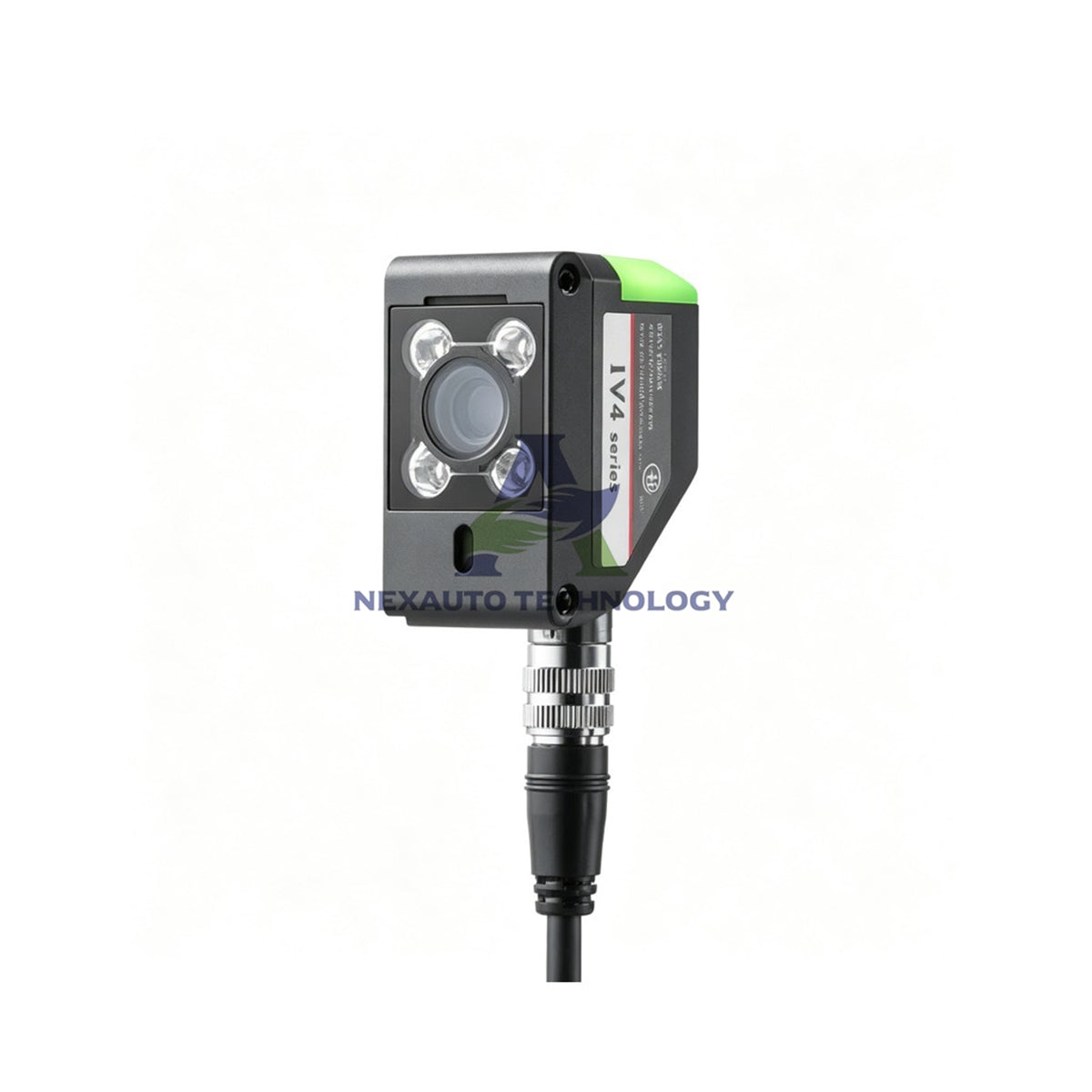

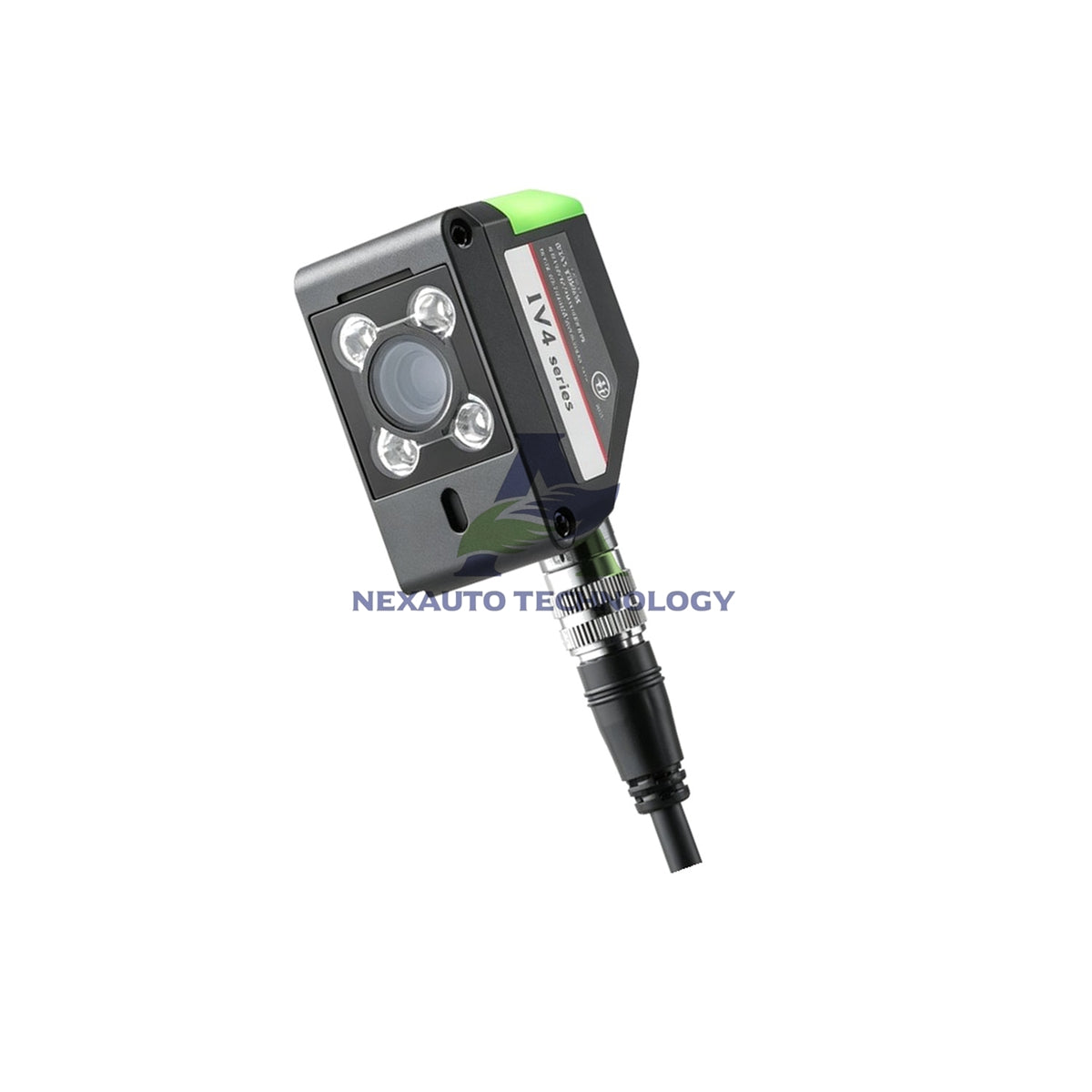

Kompaktná snímacia hlava Keyence IV4-G400MA, séria IV4

Kompaktná monochromatická senzorová hlava Keyence IV4-G400MA pre sériu IV4

Technické špecifikácie

• Značka: Keyence
• Model: IV4-G400MA
• Séria: séria IV4
• Typ: kompaktná monochromatická senzorová hlava s úzkym zorným poľom
• Minimálna montážna vzdialenosť: 400 mm
• Zorné pole: 58 x 44 mm pri 400 mm, zväčšuje sa na 464 x 348 mm pri 3000 mm
• Obrazový snímač: 1/2.9-palcový monochromatický CMOS s rozlíšením 1280 x 960 pixelov
• Zaostrovanie: automatické nastavenie
• Čas expozície: 12 us až 9 ms
• Osvetlenie: infračervená LED dióda, iba pulzné osvetlenie
• Spotreba energie: 2.5 W samostatne, 6.6 W s osvetľovacou jednotkou na snímanie pomocou AI
• Prevádzková teplota: 0 až +50 stupňov C, bez zamŕzania
• Vlhkosť: relatívna vlhkosť 85 % alebo menej, bez kondenzácie
• Stupeň ochrany: IP67, s výnimkou prípadov, keď sú nasadené polarizačné filtre
• Odolnosť voči vibráciám: 10 až 500 Hz pri 0.816 G^2/Hz na osiach X, Y a Z
• Odolnosť voči nárazom: 500 m/s^2, trikrát v každom zo šiestich smerov
• Hmotnosť: približne 75 g samostatne, približne 225 g s osvetľovacou jednotkou
• Materiál: puzdro zo zinkovej zliatiny odlievanej pod tlakom, predný kryt z akrylátu, kryt indikátora z TPU, ochrana pred elektrostatickým výbojom podľa IEC61340-5-1
• Stav životného cyklu: aktívny, potvrdený na oficiálnej stránke so špecifikáciami Keyence

Pokyny na inštaláciu

• Namontujte hlavu vo vzdialenosti najmenej 400 mm od cieľa a objektív nasmerujte kolmo na povrch.
• Pripojte hlavu k zosilňovaču IV4-G120 pomocou určeného kábla senzorovej hlavy.
• Pred nastavením parametrov kontroly v zosilňovači nechajte automatické zaostrovanie ustáliť.
• Na zmrazenie pohybu na rýchlych výrobných linkách použite pulzné osvetlenie.
• Udržujte teplotu okolia v rozmedzí 0 až 50 stupňov C a zabráňte kondenzácii na objektíve.
• Polarizačné filtre používajte iba v prípade, že akceptujete zníženú úroveň ochrany IP67.

Kľúčové parametre výkonu

• Rozlíšenie monochromatického CMOS snímača 1280 x 960 umožňuje presnú detekciu hrán a kontrastu.
• Infračervené LED osvetlenie zviditeľňuje tmavé značky a prvky s nízkym kontrastom, ktoré biele svetlo nezachytí.
• Minimálny čas expozície 12 us zmrazí rýchly pohyb na vysokorýchlostných linkách.
• Puzdro s krytím IP67 odoláva prachu a striekajúcej vode vo výrobných priestoroch.
• Úzke zorné pole sústreďuje pixely na malé prvky pri snímaní z väčšej vzdialenosti.
• Konštrukcia odolná voči elektrostatickému výboju spĺňa normu IEC61340-5-1 pre priestory montáže elektroniky.

Obsah balenia

• 1 x senzorová hlava Keyence IV4-G400MA
• 1 x kábel senzorovej hlavy pre zosilňovač IV4-G120
• 1 x návod na obsluhu
• Ochranné balenie na bezpečnú prepravu

Doprava a podpora

• Zasielame do celého sveta prostredníctvom FedEx, UPS a DHL.
• Tovar skladom odosielame do 5 dní.
• Vrátenie tovaru prijímame do 30 dní.
• Všetky jednotky sú úplne nové a originálne.

Často kladené otázky

• Otázka: Aká je minimálna montážna vzdialenosť pre IV4-G400MA?
  Odpoveď: Môžete ho namontovať od vzdialenosti 400 mm a zorné pole sa so zväčšujúcou vzdialenosťou rozširuje.
• Otázka: S ktorým zosilňovačom táto hlava funguje?
  Odpoveď: Pomocou určeného kábla sa pripája výlučne k zosilňovaču Keyence IV4-G120.
• Otázka: Aký je rozdiel medzi monochromatickým a farebným snímaním?
  Odpoveď: Zachytáva kontrast v odtieňoch sivej, preto sa hodí na kontrolu hrán, tvarov a značiek, nie na triedenie podľa farby.
• Otázka: Aký typ osvetlenia používa táto hlava?
  Odpoveď: Používa infračervené LED osvetlenie, a to výlučne v pulznom režime.
• Otázka: Odolá hlava mokrým podlahám vo výrobnej hale?
  Odpoveď: Áno, má stupeň ochrany IP67, pokiaľ nenainštalujete polarizačné filtre.
• Otázka: Aký je rozsah prevádzkovej teploty?
  Odpoveď: Funguje pri teplote od 0 do +50 stupňov C, bez zamŕzania.
• Otázka: Je IV4-G400MA skladom?
  Odpoveď: Áno, máme ho skladom a do 5 dní ho odosielame prostredníctvom DHL, FedEx alebo UPS.
• Otázka: Môžem výrobok vrátiť?
  Odpoveď: Áno, umožňujeme vrátenie do 30 dní od doručenia.
