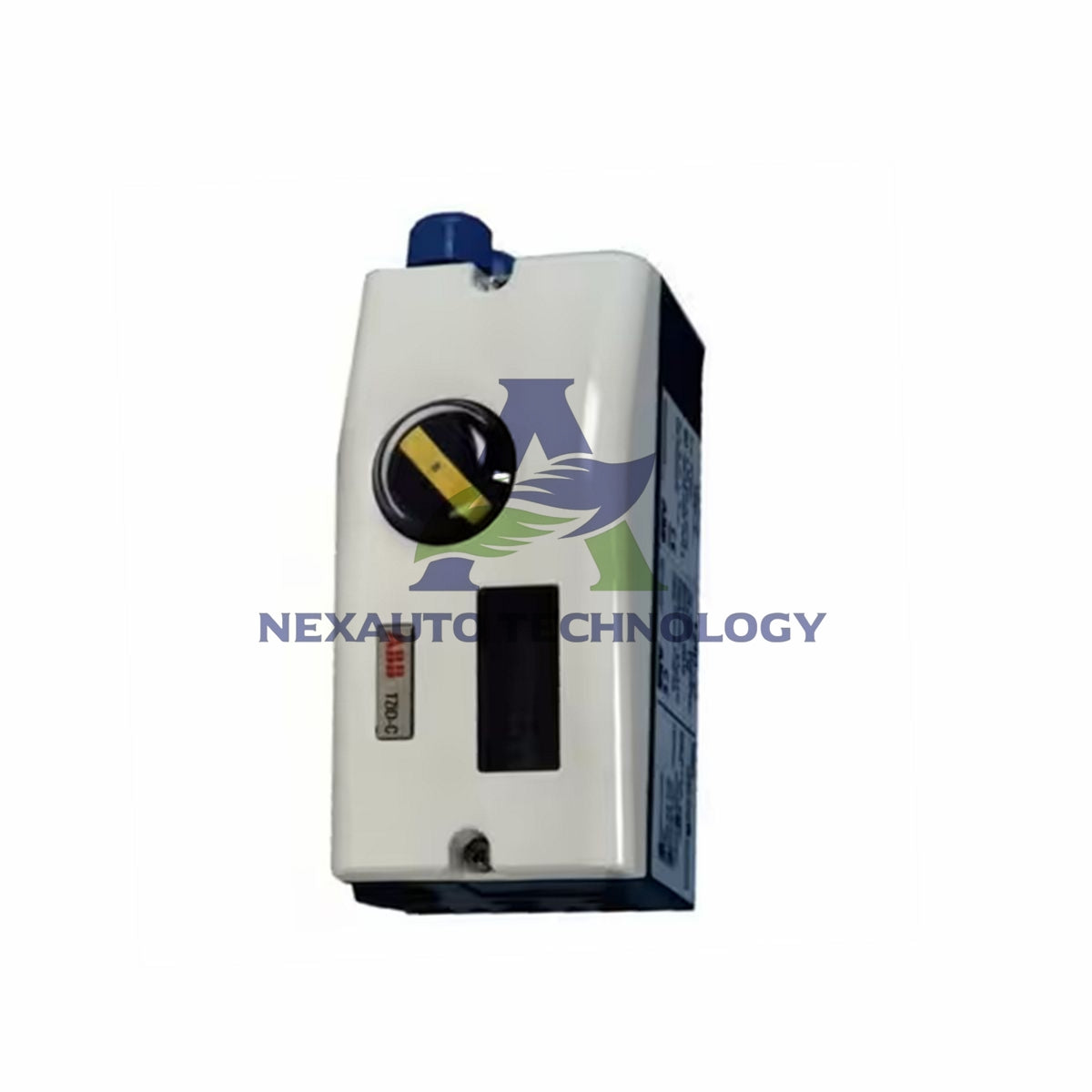

Digitálny polohovač ventilov ABB V18345-1010520001 - séria TZIDC

Digitálny polohovač ventilov ABB V18345-1010520001 – séria TZIDC

Kľúčové technické špecifikácie

• Značka: ABB
• Model: V18345-1010520001
• Séria: TZIDC
• Typ účinku: Obojčinný s ochranou pri zamrznutí polohy
• Vstupný signál: Analógový signál 4-20 mA s digitálnou komunikáciou HART
• Rozsah merania: Lineárny zdvih 20-150 mm, rotačný pohyb až do 125 stupňov
• Frekvenčná odozva: Rýchla odozva na skokovú zmenu vhodná pre väčšinu regulačných slučiek technologických procesov
• Citlivosť: 0,1 percenta alebo lepšia z celkového zdvihu
• Linearita: ±0,5 percenta z celého rozsahu pre presné polohovanie ventilu
• Rozlíšenie: 0,05 percenta z celkového zdvihu pre jemné riadenie
• Teplotný rozsah: Prevádzkový rozsah -40°C až 85°C
• Odolnosť voči prostrediu: Odoláva vibráciám do 10g pri 10-150 Hz, hliníkové puzdro s krytím IP 65
• Ochrana proti rušeniu: Hliníkové puzdro chráni pred EMI a zabezpečuje stabilný prenos signálu
• Vzduchová prípojka: 1/4-18 NPT
• Elektrická prípojka: 1/2-14 NPT

Inštalačná príručka

• Namontujte polohovač priamo na obojčinný pohon pomocou montážnej súpravy ABB.
• Pripojte vodiče vstupu 4-20 mA k správnym svorkám a overte polaritu.
• Privádzajte čistý a suchý prístrojový vzduch s tlakom uvedeným v príručke ABB.
• Spustite automatickú kalibráciu prostredníctvom miestneho LCD panela alebo komunikátora HART.
• Otestujte funkciu zamrznutia polohy simuláciou výpadku napájania alebo signálu.
• Skontrolujte, či ventil udrží polohu, a potom dotiahnite všetky vzduchové armatúry.

Obsah balenia

• 1 x digitálny polohovač ventilov ABB V18345-1010520001
• 1 x montážna konzola a súprava skrutiek
• 1 x súprava vzduchových prípojok
• 1 x kryt svoriek a káblová priechodka
• 1 x tlačená stručná príručka na začatie používania

Doprava a podpora

• Zasielame prostredníctvom spoločností FedEx, UPS a DHL do väčšiny krajín sveta.
• Tento model máme na sklade a objednávky odosielame do 5 dní.
• Na nepoužité položky v pôvodnom balení poskytujeme 30-dňovú lehotu na vrátenie.
• Kontaktujte náš tím pre schémy zapojenia, súbory HART alebo veľkoobchodné ceny.

Často kladené otázky

• O: Je V18345-1010520001 úplne nový a originálny?
  O: Áno, dodávame ho úplne nový a originálny, pripravený na okamžité použitie.
• O: Aký typ účinku tento polohovač podporuje?
  O: Podporuje obojčinné pohony s ochranou pri zamrznutí polohy.
• O: Aký vstupný signál tento model prijíma?
  O: Prijíma analógový signál 4-20 mA a podporuje komunikáciu HART.
• O: Aký je prevádzkový teplotný rozsah?
  O: Zariadenie pracuje pri teplotách od -40°C do 85°C vo väčšine priemyselných prostredí.
• O: Aké silné vibrácie zvládne?
  O: Odoláva vibráciám do 10g pri 10-150 Hz.
• O: Aké sú rozmery vzduchovej a elektrickej prípojky?
  O: Vzduchová prípojka je 1/4-18 NPT a elektrická prípojka je 1/2-14 NPT.
• O: Aká presná je poloha ventilu?
  O: Linearita zostáva v rozmedzí ±0,5 percenta s rozlíšením približne 0,05 percenta.
• O: Máte tento model na sklade?
  O: Áno, máme ho na sklade a odosielame do 5 dní.
• O: Aké spôsoby dopravy používate?
  O: Využívame bežných expresných prepravcov, ako sú DHL, UPS a FedEx.
• O: Môžem výrobok vrátiť, ak mi nebude vyhovovať?
  O: Áno, za podmienok uvedených v našich pravidlách umožňujeme vrátenie do 30 dní.
