FC-TSDI-1648 Honeywell FTA за дигитални улаз са 16 канала, 48V DC

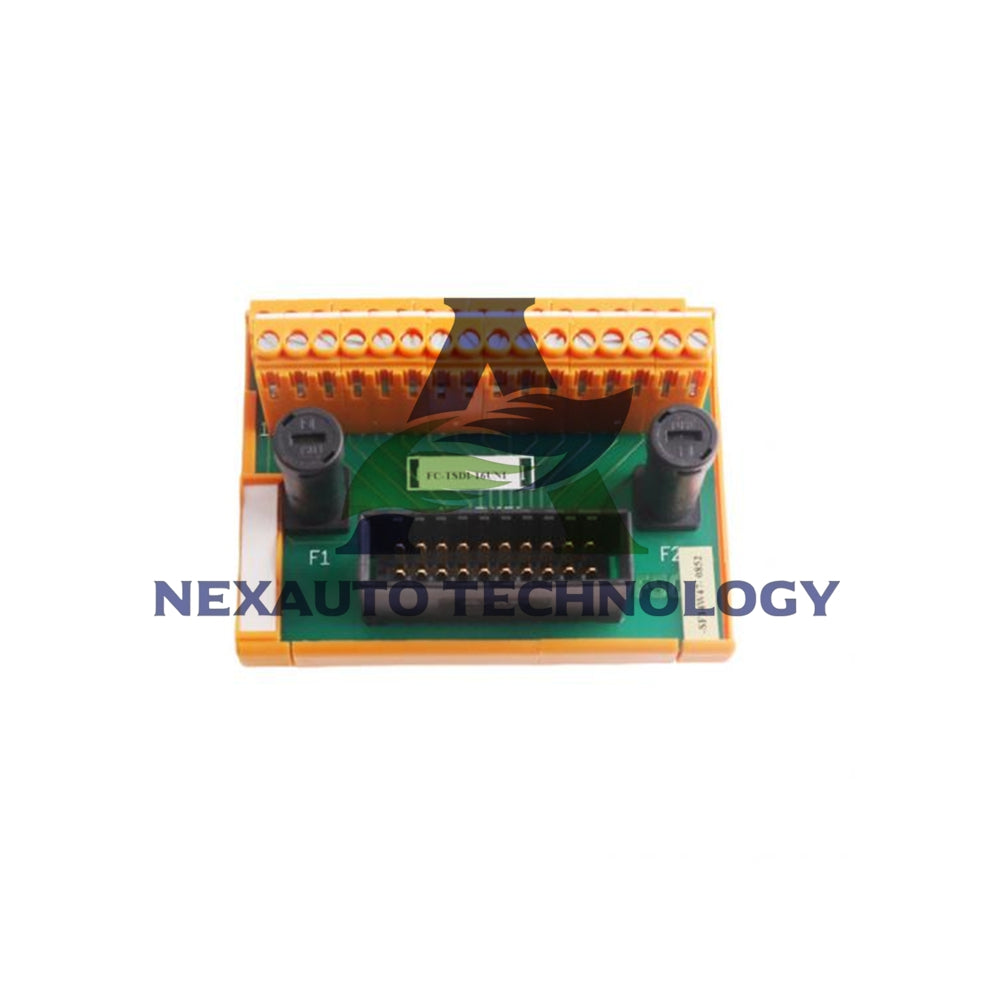

Honeywell FC-TSDI-1648 дигитални улазни FTA модул

FC-TSDI-1648 компаније Honeywell је склоп за повезивање на терену од 48 V DC за индустријску примену. Омогућава безбедно повезивање дигиталних улаза на опасним локацијама класе I, одељка 2. Овај 16-канални модул има напредну заштиту од кратког споја за максималну поузданост.

Преглед производа

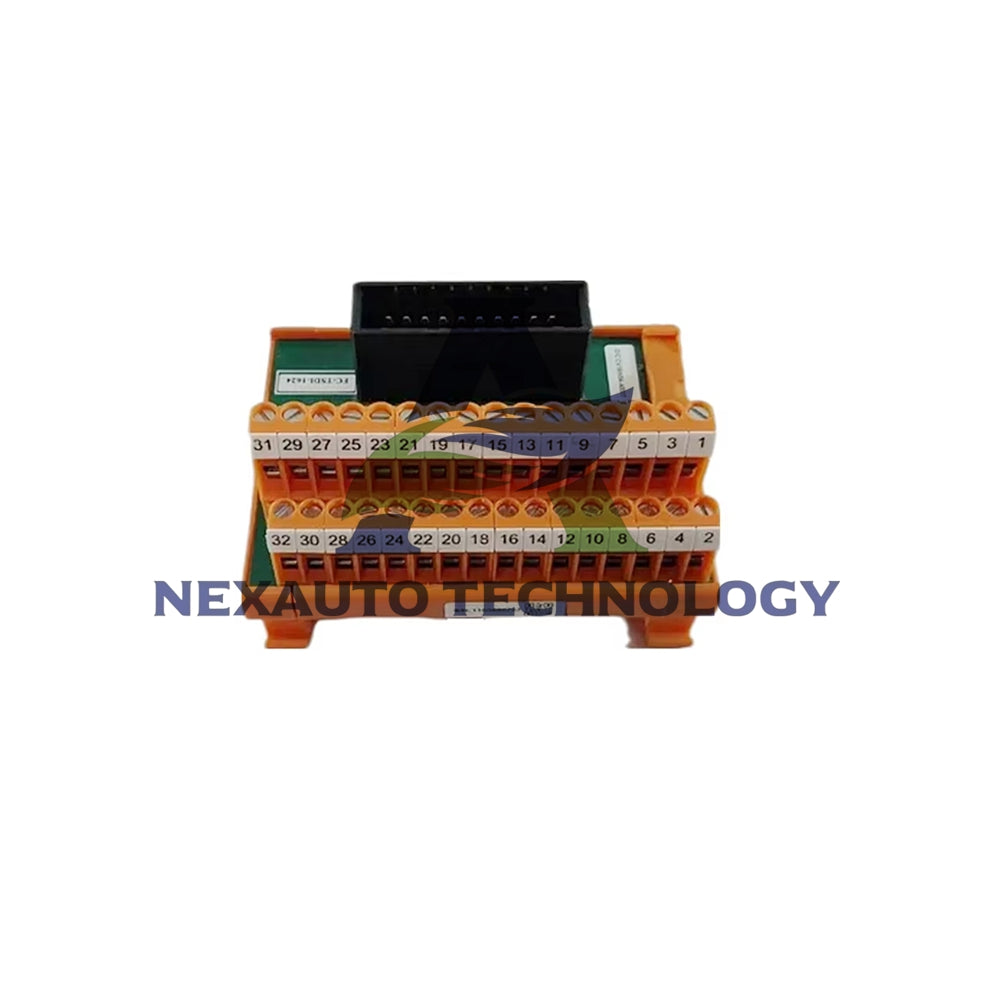

• FC-TSDI-1648 повезује системске каблове са уређајима на терену помоћу вијчаних прикључака.
• Има шеснаест дигиталних улазних канала у компактном дизајну.
• Отпорници са позитивним температурним коефицијентом (PTC) спречавају губитак канала током кратких спојева.
• Модул подржава редундантне конфигурације са паровима модула SDI-1648.
• Универзални дизајн са утискивањем омогућава брзу монтажу на DIN шину.
• Безбедни вијчани прикључци обезбеђују поуздано повезивање ожичења на терену.

Техничке спецификације

• Бренд: Honeywell
• Модел: FC-TSDI-1648
• Улазни канали: 16 канала
• Тежина: 0.63 kg
• Улазни напон: 48 V DC, у опсегу од -15% до +15%
• Улазна струја: ≤ 8 mA при номиналном напону од 48 V DC
• Отпорност PTC-а: 1900 Ω ±25% при 25°C
• Трајна струја PTC-а: 17 mA ±35% при типичних 48 V DC

Детаљи о инсталацији

• Компактне димензије: 90 × 70 × 58 mm
• Монтира се на стандардне DIN шине TS32/TS35
• Заузима само 91 mm простора на шини
• Прихвата жице попречног пресека до 2.5 mm² (AWG 14)
• За правилно повезивање потребно је скинути 7 mm изолације
• Момент затезања прикључка: 0.5 Nm

Безбедносне функције

• Сертификован за опасне локације класе I, одељка 2
• Ограничавање струје помоћу PTC-а штити свих 16 канала током кратких спојева
• Издржљив дизајн обезбеђује поуздан рад у суровим условима
• Поседује више безбедносних сертификата, укључујући UL, CSA и CE

Паковање и испорука

• Укључује један FTA модул FC-TSDI-1648
• Професионално заштитно паковање спречава оштећења
• Испорука широм света путем FedEx-а, UPS-а и DHL-а

Често постављана питања

• Како функционише заштита од кратког споја?
  PTC отпорник ограничава струју како би спречио потпуни губитак канала током кратких спојева.
• Који је опсег радног напона?
  Ради на 48 V DC, уз толеранцију напона од -15% до +15%.
• Може ли се овај модул користити у редундантним системима?
  Да, компатибилан је са редундантним паровима модула SDI-1648.
• Која величина жице се препоручује?
  За оптималне перформансе користите жице попречног пресека до 2.5 mm² (AWG 14).
