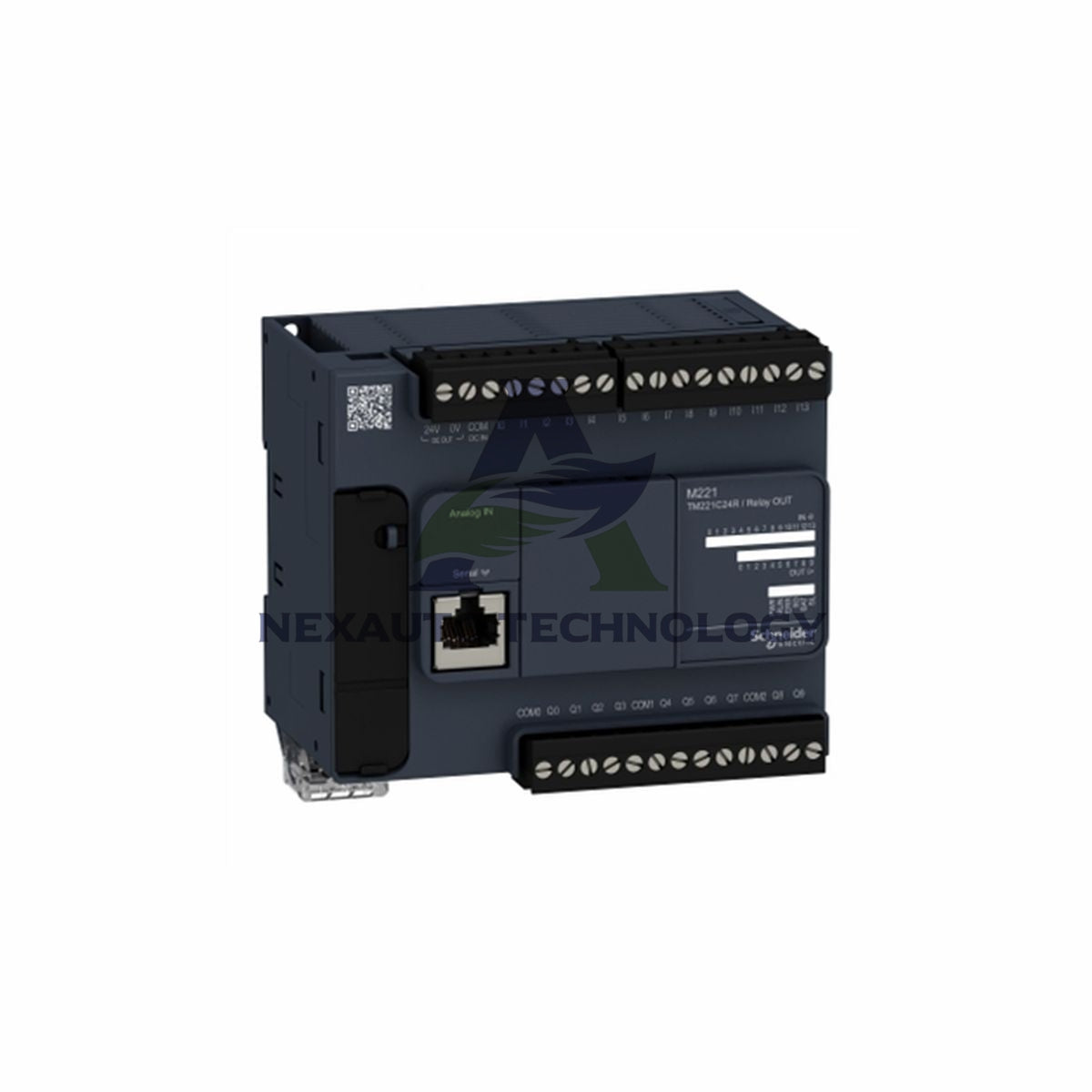

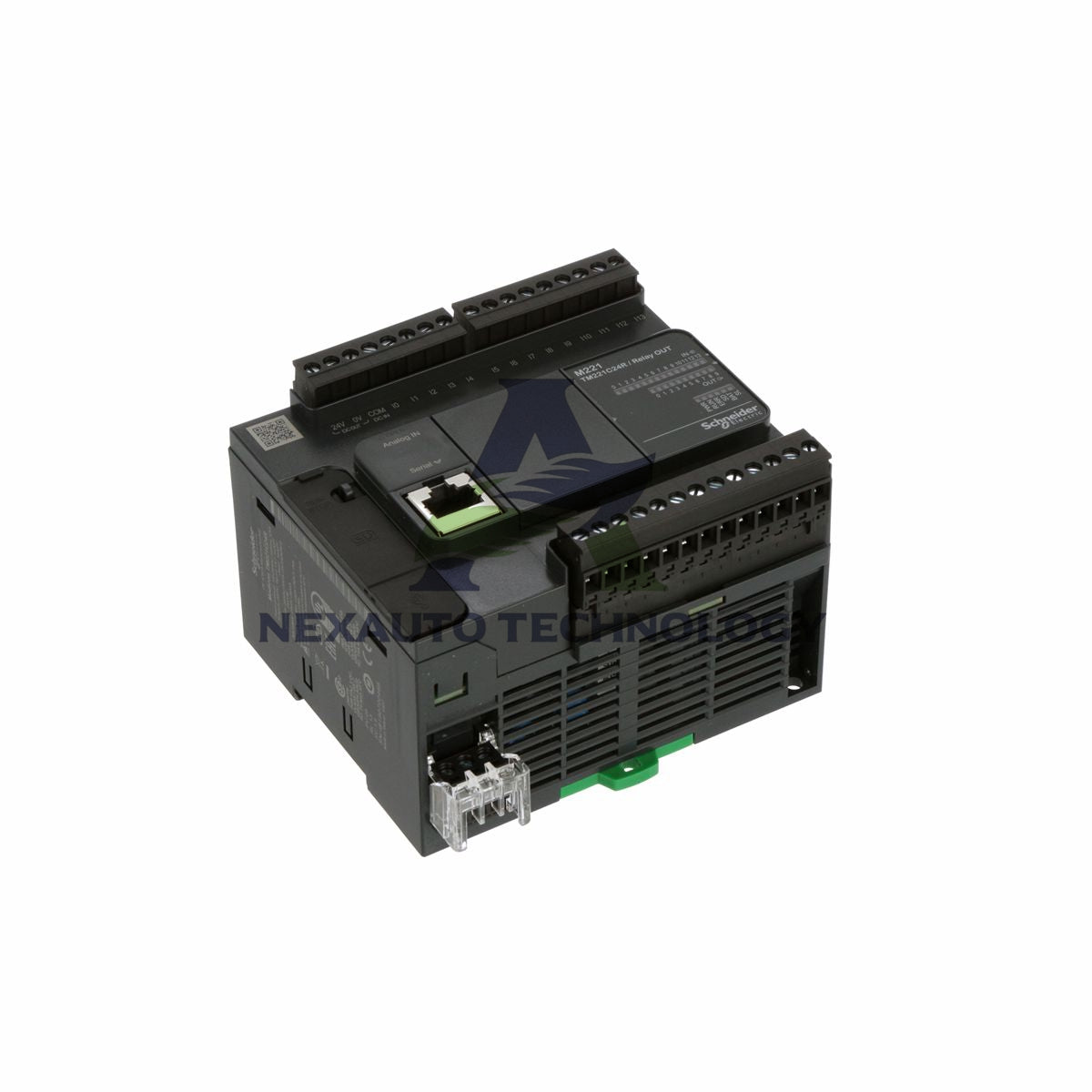

وحدة تحكم شنايدر إلكتريك موديسون TM221C24R – 24 فولت تيار مستمر

شنييدر إلكتريك موديكو TM221C24R – وحدة تحكم مدمجة مع مدخلات ومخرجات تناظرية مدمجة

المواصفات الفنية الأساسية

• الشركة المصنعة: شنييدر إلكتريك · السلسلة: موديكو · الطراز: TM221C24R
• مزود الطاقة: 24 فولت تيار مستمر — جهد صناعي قياسي متوفر على نطاق واسع
• المدخلات الرقمية: 14 نقطة — قابلة للتكوين كمصدر أو مصرف لأجهزة الاستشعار والمفاتيح
• المخرجات الرقمية: 10 مرحلات — 2 أمبير لكل تلامس، مناسبة للأحمال الحثية
• المدخلات التناظرية: قناتان — 0-10 فولت تيار مستمر، دقة 10 بت
• المعالج: 32 بت — تنفيذ منطقي عالي السرعة بسرعة 22 نانوثانية لكل تعليمات
• ذاكرة البرنامج: 256 كيلوبايت — مساحة واسعة لبرامج الأتمتة المعقدة
• ذاكرة الاحتفاظ: 64 كيلوبايت — حفظ البيانات بدون بطارية
• الساعة الحقيقية: مدمجة — لتسجيل الطوابع الزمنية وتنفيذ المهام المجدولة
• قابلية التوسعة: يدعم وحدات الإدخال/الإخراج Modicon TM3 — قابلية توسيع عدد المدخلات والمخرجات
• الوزن الفعلي: 1.00 رطل (0.45 كجم) — خفيف الوزن ومناسب للتركيب على اللوحات

التصنيفات البيئية والأبعاد الميكانيكية

• درجة حرارة التشغيل: -10°C إلى 55°C — موثوق في الحاويات غير المكيفة
• درجة حرارة التخزين: -40°C إلى 70°C — يتحمل ظروف النقل القاسية
• تحمل الرطوبة: 10% إلى 95% بدون تكاثف — مستقر في البيئات الرطبة
• المناعة الكهربائية: يفي بمعايير IEC 61000-4-2، -3، -4، -6 — مقاوم جيد للتفريغ الكهروستاتيكي والاضطرابات
• نوع التركيب: تركيب على سكة DIN — متوافق مع سكة متماثلة 35 مم
• الأبعاد: 130 مم طول × 95 مم عرض × 70 مم عمق — مساحة صغيرة
• تصنيف الحاوية: IP20 — محمي من الأجسام الصلبة الأكبر من 12 مم
• محتويات العبوة: وحدة تحكم TM221C24R، كتل طرفية قابلة للفصل بمسامير، دليل بدء سريع، مشبك تركيب

خصائص الإدخال/الإخراج ومرونة التوسعة

• نوع المدخلات الرقمية: قابل للاختيار بين مصدر أو مصرف — 24 فولت تيار مستمر، زمن ترشيح نموذجي 5 مللي ثانية
• تصنيف مخرجات المرحل: 2 أمبير لكل تلامس عند 24 فولت تيار مستمر أو 240 فولت تيار متردد — حمل مقاوم
• نطاق المدخلات التناظرية: 0-10 فولت تيار مستمر — دقة 10 بت، زمن تحويل 8 مللي ثانية لكل قناة
• ناقل التوسعة: منفذ توسعة على الجانب الأيمن — يقبل حتى 7 وحدات إدخال/إخراج TM3
• خيارات الاتصال: خط تسلسلي مدمج — يدعم Modbus RTU كـ master/slave
• عدادات عالية السرعة: 4 مدمجة — تردد أقصى 20 كيلوهرتز
• مخرجات النبض: قناتان — 1 كيلوهرتز للتحكم في المحركات الخطوية أو التحكم البسيط في الحركة

الأسئلة المتكررة – موديكو TM221C24R

• ما هو البرنامج الذي يبرمج موديكو TM221C24R؟
  يدعم برنامج EcoStruxure Machine Expert - Basic من شنييدر إلكتريك هذا المتحكم بالكامل. يستخدم الواجهة محررات منطق السلم وFBD.
• هل يمكن توسيع هذا المتحكم خارج المدخلات/المخرجات المدمجة؟
  نعم. يحتوي TM221C24R على منفذ توسعة على الجانب الأيمن. يقبل حتى 7 وحدات توسعة Modicon TM3 للمدخلات الرقمية والتناظرية ودرجة الحرارة.
• هل يدعم TM221C24R الاتصال عبر الإيثرنت؟
  النموذج الأساسي لا يتضمن إيثرنت. استخدم النسخة TM221CE24R للحصول على إيثرنت مدمج. بدلاً من ذلك، يمكن إضافة بوابة تحويل من تسلسلي إلى إيثرنت.
• كم من الوقت تحتفظ ذاكرة الاحتفاظ بالبيانات بدون طاقة؟
  تحافظ ذاكرة الاحتفاظ على البيانات لمدة تقارب 20 يومًا عند 25°C. يستخدم المتحكم بطارية فائقة السعة وليس بطارية تقليدية.
• ما هو التيار الأقصى لكل طرف مشترك؟
  يدعم كل طرف مشترك لمخرجات المرحل حتى 8 أمبير إجمالاً عبر جميع المخرجات في تلك المجموعة. يجب توزيع الأحمال الأعلى وفقًا لذلك.
• هل يمكن للمدخلات التناظرية قبول إشارات 4-20 مللي أمبير؟
  الدعم الأصلي هو 0-10 فولت فقط. استخدم مقاوم دقيق 250 أوم خارجي لتحويل 4-20 مللي أمبير إلى إشارة 1-5 فولت تيار مستمر.
• هل هذا الطراز مناسب لتطبيقات التدفئة والتهوية وتكييف الهواء (HVAC)؟
  نعم. نطاق درجة حرارة التشغيل وقدرة المدخلات التناظرية تجعله مثاليًا لأتمتة المباني، والتحكم في المضخات، ووحدات معالجة الهواء.
