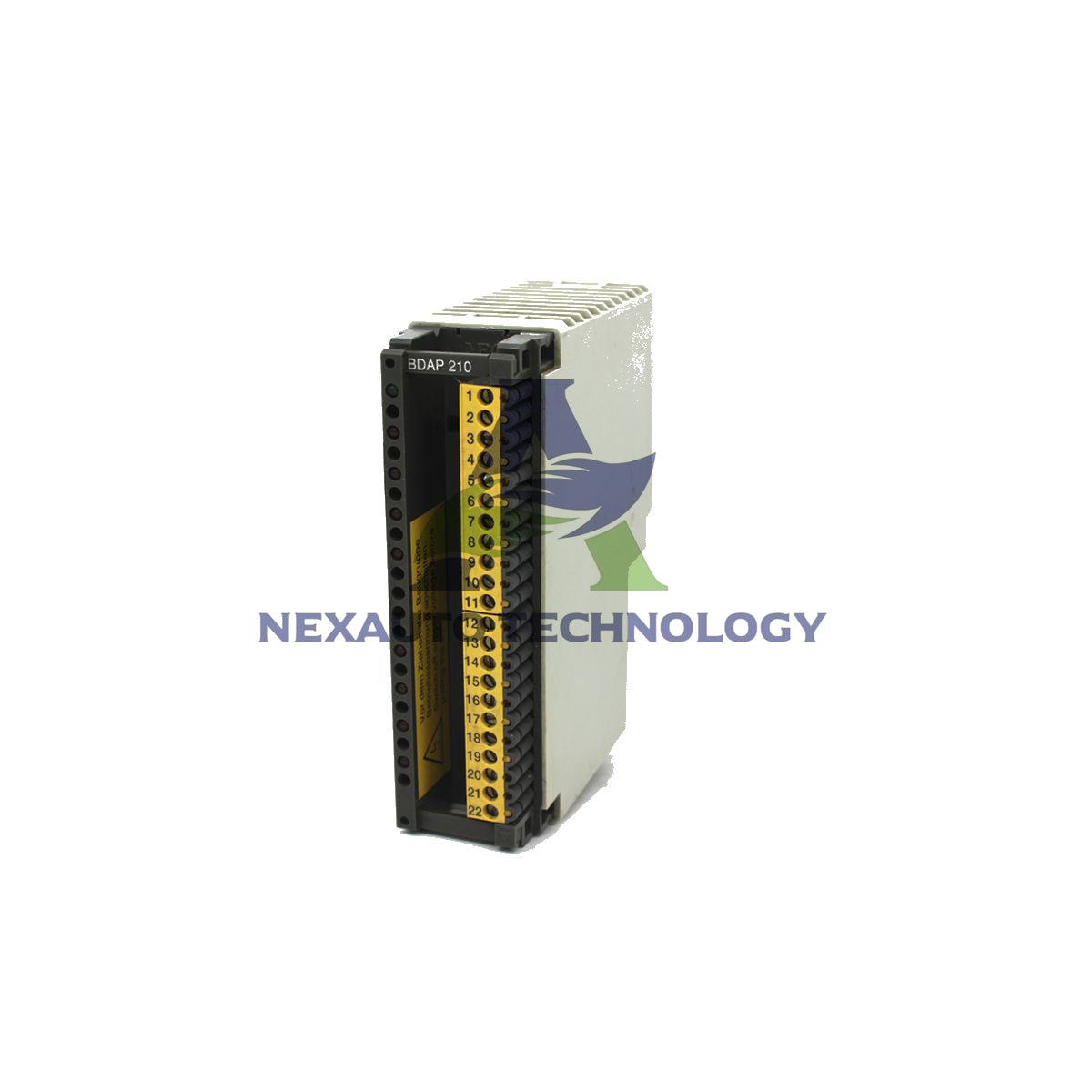

Modul Output Digital AS-BDAP-210 | Schneider 24-240V AC 8A

Schneider Electric AS-BDAP-210 – Modul Output AC Digital 8-Titik untuk Sistem Automasi Modicon

Pengenalan Produk & Butiran Pengilang

• Jenama: Schneider Electric
• Nombor Bahagian: AS-BDAP-210
• Barisan Produk: Modicon
• Jenis Produk: Modul output AC digital 8-titik
• Nama: Modul Output

Spesifikasi Output & Ciri Elektrik

• Jenis Output: Output AC digital – berasaskan triac atau SCR
• Bilangan Output: 8 titik, diasingkan secara individu
• Julat Voltan Output: 24…240 V AC – fleksibiliti aplikasi luas
• Arus Output setiap Titik: Maksimum 1 A
• Arus Output setiap Modul: Maksimum 8 A jumlah keseluruhan
• Arus Beban Minimum: 10 mA setiap output
• Arus Kebocoran Keadaan Mati: < 2 mA
• Kemampuan Arus Lonjakan: 10 A selama 10 ms
• Kekerapan Output: 47…63 Hz
• Pengasingan: Pengasingan elektrik antara output dan logik
• Voltan Pengasingan: 1780 Vrms selama 1 minit

Komunikasi & Integrasi

• Komunikasi Bas: Serasi dengan protokol Modbus
• Arus Backplane: 300 mA pada 5 V DC
• Penggunaan Kuasa: 3 W tipikal
• Indikasi Status: LED hijau bagi setiap titik output
• Alamat Modul: Tetapkan melalui suis putar atau konfigurasi perisian

Dimensi Mekanikal & Pemasangan

• Tinggi: 1.77 in (45 mm)
• Lebar: 6.50 in (165 mm)
• Panjang: 8.07 in (205 mm)
• Berat Bersih: 0.31 kg (0.69 lbs)
• Pemasangan: Pemasangan rel DIN – sesuai untuk rel simetri 35 mm
• Bahan Sarung: Plastik tahan api sendiri, penarafan UL94 V-0
• Perlindungan IP: IP20 – terlindung daripada objek pepejal >12 mm

Keadaan Operasi Persekitaran

• Suhu Operasi: -20…60°C
• Suhu Penyimpanan: -40…85°C
• Kelembapan Relatif: 5…95% tanpa kondensasi
• Ketinggian Operasi: 0…2000 m
• Ketahanan Getaran: 3.5 mm pada 5…10 Hz, 1 g pada 10…150 Hz
• Ketahanan Kejutan: 15 g selama 11 ms
• Darjah Pencemaran: 2

Pematuhan Sijil & Standard

• Sijil Produk: CE, UL, CSA
• Standard Keselamatan: UL 508, CSA C22.2 No. 142
• Pematuhan EMC: IEC 61131-2, EN 50082-2
• Tanda: CE, UL Tersenarai, CSA Disahkan

Soalan Lazim

• Adakah AS-BDAP-210 baru atau diperbaharui?
  Kami membekalkan hanya unit AS-BDAP-210 tulen, disegel kilang. Tiada stok terpakai atau diperbaharui.
• Adakah anda mempunyai AS-BDAP-210 dalam stok?
  Ya. Kami mengekalkan inventori masa nyata. Penghantaran pada hari yang sama untuk pesanan sebelum jam 15:00.
• Apakah masa penghantaran biasa?
  Kami menghantar dalam masa 5 hari bekerja. Penghantaran ekspres melalui FedEx, UPS, atau DHL tersedia.
• Apakah kekerapan suis maksimum?
  AS-BDAP-210 menyokong 10 operasi sesaat untuk beban rintangan. Kurangkan kekerapan untuk beban induktif.
• Bolehkah saya mengawal beban DC dengan modul ini?
  Tidak. Modul ini direka khusus untuk beban AC. Modul output DC tersedia secara berasingan.
• Adakah ia memerlukan bekalan kuasa luaran?
  Ya. Modul memerlukan 24V AC dari sisi lapangan untuk operasi output. Backplane menyediakan kuasa logik.
• Apakah arus kebocoran dalam keadaan mati?
  Arus kebocoran kurang daripada 2 mA. Untuk beban sensitif, sambungkan perintang pembuangan merentasi output.
• Adakah modul ini serasi dengan Modicon Quantum?
  AS-BDAP-210 direka untuk I/O siri Modicon 800. Penggunaan dengan Quantum memerlukan penyesuai.
• Apakah polisi pemulangan anda?
  Kami menerima pemulangan dalam masa 30 hari. Produk mesti kekal belum dibuka dalam pembungkusan asal.
• Adakah fius disertakan dengan modul?
  Tiada fius luaran disertakan. Kami mengesyorkan memesan fius cepat putus 1.25 A secara berasingan.
