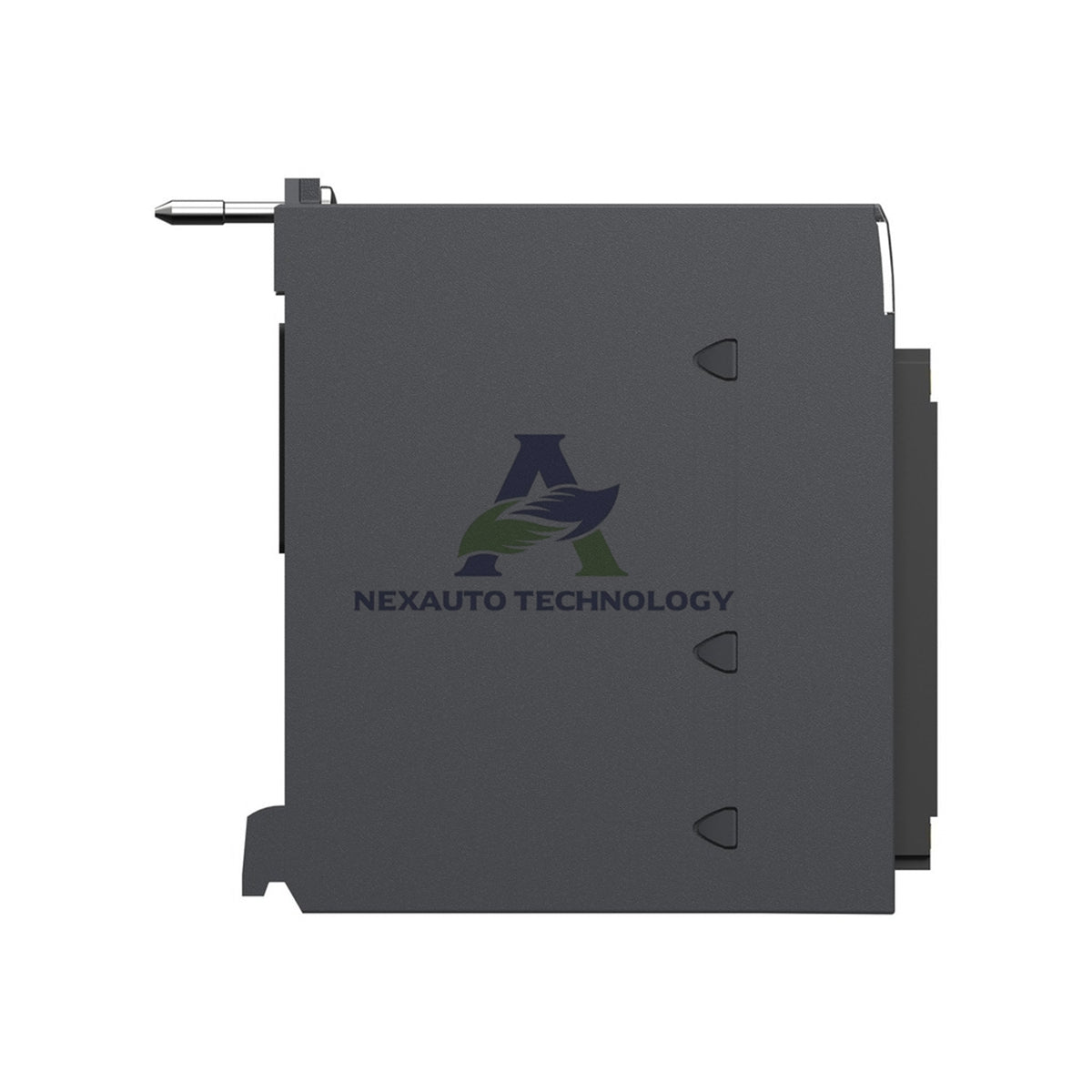

BMXDDM3202K Modicon X80 32-kanałowy moduł mieszanych wejść/wyjść Schneider

Moduł mieszany we/wy dyskretnych Modicon X80 BMXDDM3202K – 32 kanały (16 wejść cyfrowych + 16 wyjść cyfrowych), 24V DC

Specyfikacja techniczna

• Marka: Schneider Electric
• Model: BMXDDM3202K
• Seria: Modicon X80
• Kategoria: Moduł mieszany we/wy dyskretnych
• Liczba kanałów: Łącznie 32 kanały (16 wejść cyfrowych + 16 wyjść cyfrowych)
• Typ sygnału wejściowego: Dyskretny 24V DC
• Typ sygnału wyjściowego: Tranzystorowy 24V DC
• Izolacja: Izolacja między grupami
• Diagnostyka: Dioda LED stanu modułu
• Połączenie: 40-pinowy blok zacisków do okablowania o dużej gęstości

Charakterystyka elektryczna

• Napięcie zasilania: 24V DC
• Pobór mocy: 4.3 W
• Prąd magistrali: 180 mA przy 24V DC

Odporność na warunki środowiskowe

• Temperatura pracy: od 0°C do +60°C
• Temperatura przechowywania: od -25°C do +70°C
• Wilgotność względna: od 5% do 95%, bez kondensacji
• Stopień ochrony: IP20

Wymiary fizyczne

• Wysokość: 100 mm
• Szerokość: 28 mm
• Głębokość: 93 mm
• Waga: 0.18 kg

Zgodność platformy i cykl życia

• Współdzieli platformę we/wy Modicon X80 ze sterownikami M340 i M580
• Status cyklu życia: aktywny (ostatnia weryfikacja: wrzesień 2026)
• Jeden moduł zastępuje dwie oddzielne karty we/wy, oszczędzając miejsca w stojaku

Instrukcja instalacji

• Zamontuj moduł w stojaku Modicon X80 i zamocuj go za pomocą dołączonych zatrzasków.
• Podłącz wejścia i wyjścia przez 40-pinowy blok zacisków zgodnie z tabelą przyporządkowania pinów.
• Oddziel przewody obiektowe wejść i wyjść, aby zachować izolację między grupami.
• Przed włączeniem zasilania szafy sprawdź zasilanie 24 V DC i prąd magistrali.
• Po uruchomieniu sprawdź diodę LED stanu modułu, aby potwierdzić jego prawidłowe działanie.
• Aby zapewnić parametry znamionowe, utrzymuj temperaturę otoczenia w zakresie 0°C do +60°C.

Zawartość opakowania

• 1 × moduł mieszany wejść/wyjść dyskretnych BMXDDM3202K
• 1 × opakowanie ochronne
• Wysyłka za pośrednictwem FedEx, UPS lub DHL

FAQ

• P: Ile kanałów ma BMXDDM3202K?
  O: Moduł zapewnia łącznie 32 kanały, łącząc 16 wejść dyskretnych i 16 wyjść tranzystorowych.
• P: Jakiego typu wyjść używa ten moduł?
  O: 16 wyjść to wyjścia tranzystorowe 24 V DC, odpowiednie do szybko przełączanych obciążeń.
• P: Czy ten moduł współpracuje zarówno z M340, jak i M580?
  O: Tak, wykorzystuje platformę wejść/wyjść Modicon X80 i współpracuje z oboma sterownikami.
• P: Jakie jest zużycie energii?
  O: Moduł zużywa 4,3 W i pobiera prąd magistrali o natężeniu 180 mA przy napięciu 24 V DC.
• P: Jaki jest zakres temperatur roboczych?
  O: Działa w zakresie temperatur od 0°C do +60°C przy wilgotności od 5% do 95%, bez kondensacji.
• P: Jakiej listwy zaciskowej używa moduł?
  O: Moduł wykorzystuje 40-pinową listwę zaciskową przeznaczoną do okablowania o dużej gęstości.
• P: Jaką izolację oferuje moduł?
  O: Zapewnia izolację między grupami wejść/wyjść.
• P: Jak wysyłany jest produkt i jakie są zasady zwrotów?
  A: Wysyłamy za pośrednictwem DHL, FedEx lub UPS w ciągu 5 dni. Produkt jest fabrycznie nowy i oryginalny, dostępny w magazynie, z możliwością zwrotu w ciągu 30 dni.
