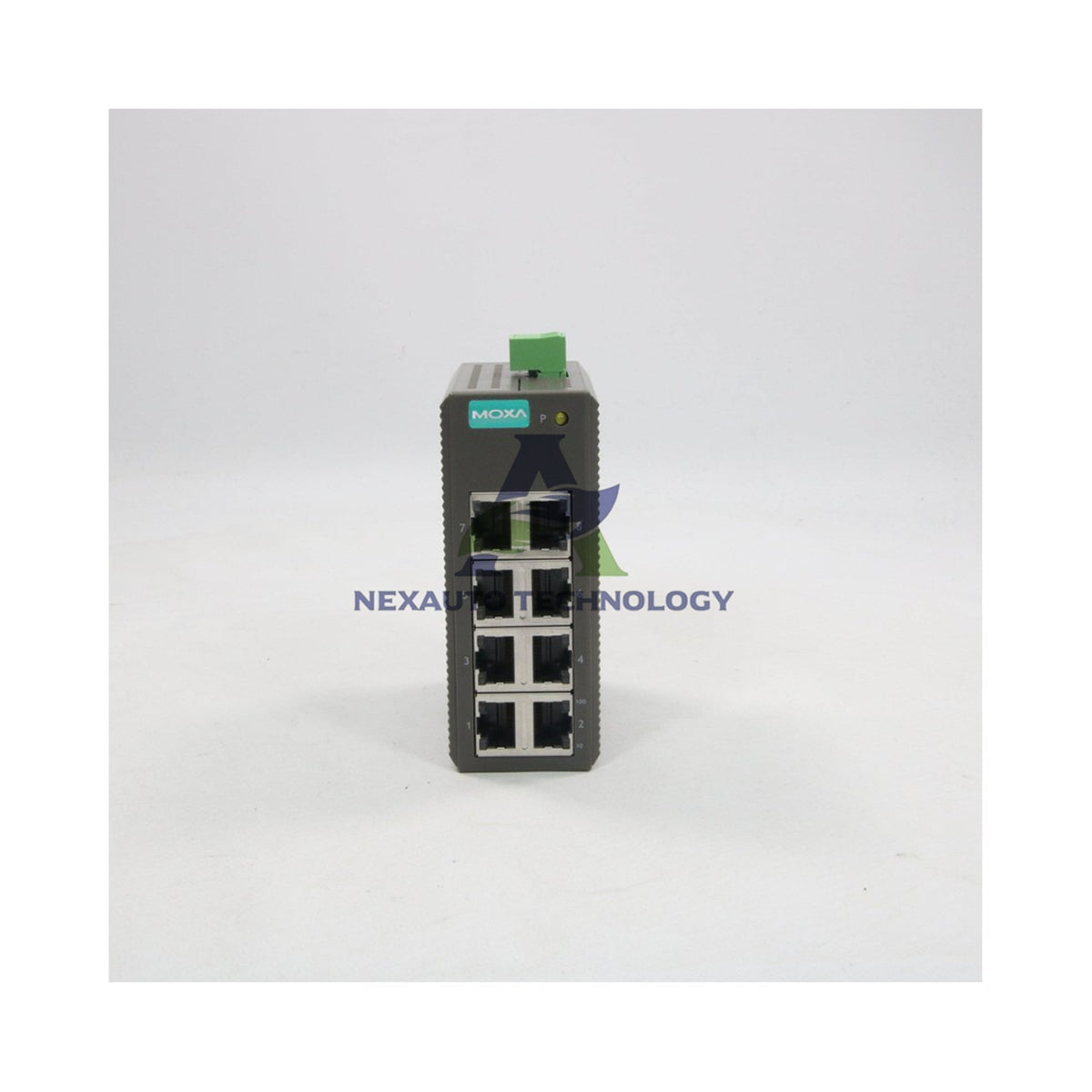

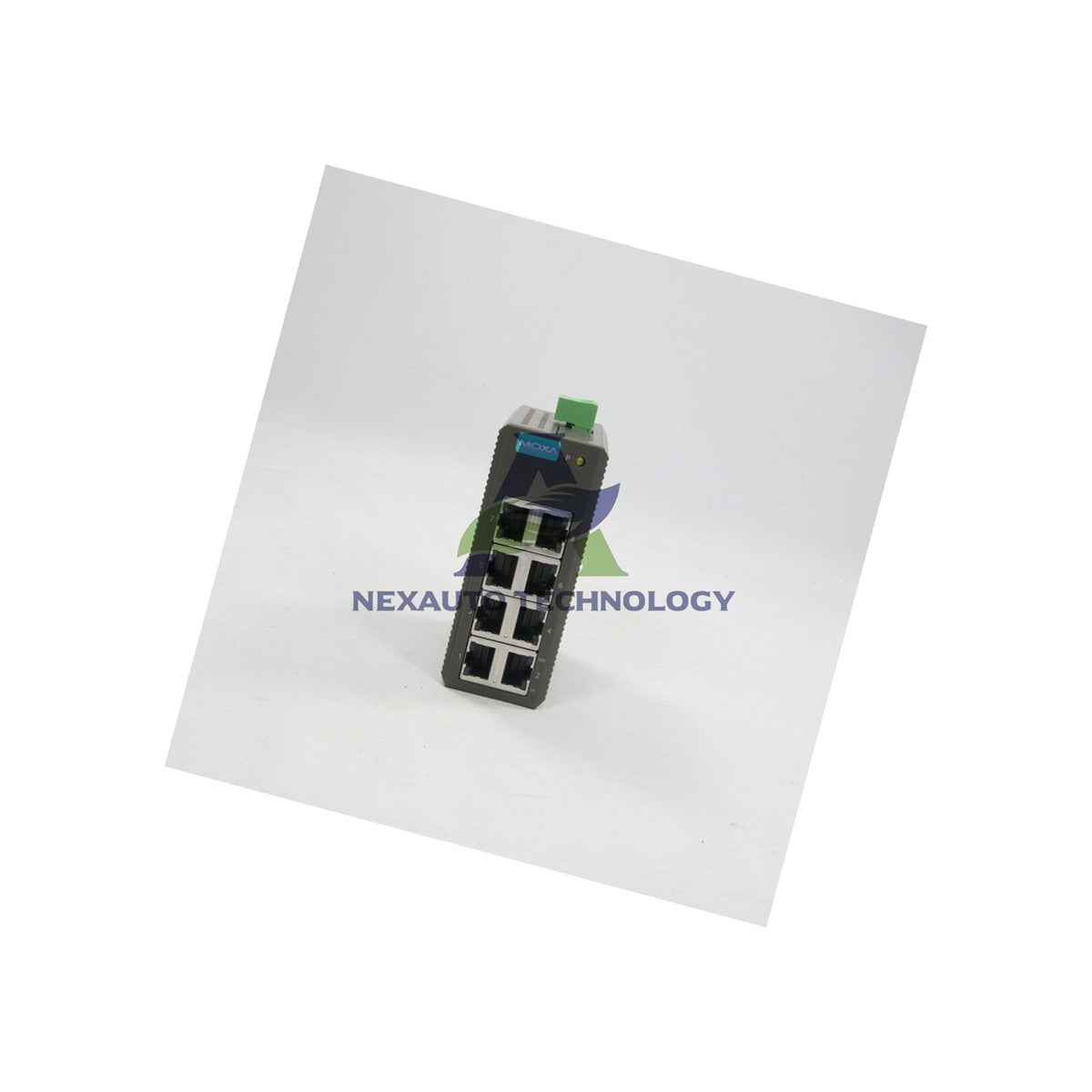

Niezarządzalny, podstawowy przełącznik Ethernet MOXA EDS-108 z 8 portami

MOXA EDS-108 8-portowy niezarządzalny przełącznik Ethernet klasy podstawowej

Podstawowe specyfikacje techniczne

• Marka: MOXA
• Model: EDS-108
• Seria: seria EDS-108
• Typ produktu: 8-portowy niezarządzalny przełącznik Ethernet klasy podstawowej
• Porty 10/100BaseT(X): złącza RJ45 z automatycznym połączeniem MDI/MDI-X
• Tryb dupleksu: pełny i półdupleks obsługiwany na wszystkich portach miedzianych
• Port 100BaseFX: obsługa wielomodowego złącza SC w modelu EDS-108-M-SC
• Standardy: IEEE 802.3 dla 10BaseT, IEEE 802.3u dla 100BaseT(X) i 100BaseFX, IEEE 802.3x dla kontroli przepływu
• Rozmiar tablicy MAC: 2 tys. wpisów
• Rozmiar bufora pakietów: 768 kbitów
• Typ przetwarzania: store and forward
• Przyłącze zasilania: 1 wyjmowana 3-stykowa listwa zaciskowa
• Prąd wejściowy: 0,07 A przy 24 VDC dla EDS-108, 0,1 A przy 24 VDC dla serii EDS-108-M-SC
• Napięcie wejściowe: znamionowo 24 VDC
• Napięcie robocze: szeroki zakres od 12 do 48 VDC
• Zabezpieczenie nadprądowe: 2,5 A przy 24 VDC
• Zabezpieczenie przed odwrotną polaryzacją: obsługiwane

Charakterystyka fizyczna

• Obudowa: metalowa, zapewniająca trwałość i odprowadzanie ciepła
• Stopień ochrony IP: IP30, ochrona przed ciałami stałymi
• Wymiary: 50,3 x 124 x 84,8 mm (1.98 x 4.88 x 3.34 cala)
• Masa: 170 g (0.38 lb)
• Montaż: montaż na szynie DIN umożliwiający szybkie zainstalowanie w szafie

Warunki środowiskowe i odporność

• Temperatura pracy: od -10 do 60°C (od 14 do 140°F)
• Temperatura przechowywania: od -40 do 85°C (od -40 do 185°F), wraz z opakowaniem
• Wilgotność względna otoczenia: od 5 do 95%, bez kondensacji
• EMI: CISPR 32, FCC Part 15B Class A
• Odporność na ESD: IEC 61000-4-2, kontakt 4 kV, powietrze 8 kV
• Odporność na promieniowanie: IEC 61000-4-3, od 80 MHz do 1 GHz przy 3 V/m
• Odporność na EFT: IEC 61000-4-4, zasilanie 1 kV, sygnał 0,5 kV
• Odporność na przepięcia: IEC 61000-4-5, zasilanie 1 kV, sygnał 1 kV
• Odporność przewodzona: IEC 61000-4-6 przy 3 V
• Pole magnetyczne częstotliwości sieciowej: IEC 61000-4-8
• Odporność na wstrząsy: IEC 60068-2-27
• Odporność na wibracje: IEC 60068-2-6
• Swobodny spadek: IEC 60068-2-31
• MTBF: 7 492 000 godzin zgodnie ze standardami Telcordia (Bellcore) i GB

Instrukcja montażu

• Zamontuj przełącznik na standardowej szynie DIN wewnątrz zabezpieczonej szafy.
• Upewnij się, że wymiary 50,3 x 124 x 84,8 mm pasują do układu panelu.
• Podłącz źródło zasilania 24 VDC do wyjmowanej 3-stykowej listwy zaciskowej.
• Sprawdź, czy napięcie wejściowe mieści się w zakresie roboczym od 12 do 48 VDC.
• Przed włączeniem urządzenia sprawdź przewody zabezpieczenia przed odwrotną polaryzacją.
• Wykorzystaj znamionową wartość zabezpieczenia nadprądowego 2,5 A do doboru bezpieczników po stronie zasilania.
• Podłącz przewody RJ45 do portów 10/100BaseT(X), aby umożliwić automatyczne wykrywanie MDI/MDI-X.
• Aby zapewnić stabilną pracę, utrzymuj temperaturę otoczenia w zakresie od -10 do 60°C.
• Utrzymuj wilgotność względną w zakresie od 5 do 95%, bez kondensacji.
• Po włączeniu zasilania sprawdź wskaźniki LED, aby potwierdzić stan połączenia i aktywności.

Zawartość opakowania

• 1 x niezarządzalny 8-portowy przełącznik Ethernet MOXA EDS-108
• 1 x wyjmowana 3-stykowa listwa zaciskowa do podłączenia zasilania
• 1 x zestaw akcesoriów do montażu na szynie DIN
• 1 x dokumentacja produktu

Metody wysyłki

• FedEx do ekspresowej dostawy na całym świecie
• UPS do niezawodnej dostawy od drzwi do drzwi
• DHL do szybkiej wysyłki międzynarodowej

FAQ

• P: Ile portów Ethernet oferuje EDS-108?
  O: Oferuje 8 portów ze złączami RJ45 10/100BaseT(X) i obsługą automatycznego MDI/MDI-X.
• P: Jaki jest zakres napięcia wejściowego tego przełącznika?
  O: Przełącznik przyjmuje znamionowe napięcie wejściowe 24 VDC i działa w zakresie od 12 do 48 VDC.
• P: Czy EDS-108 obsługuje łączność światłowodową?
  O: Wariant EDS-108-M-SC obsługuje wielomodowe połączenia światłowodowe 100BaseFX ze złączem SC.
• P: Jaki jest rozmiar tablicy MAC i bufora pakietów?
  O: Urządzenie zapewnia tablicę MAC mieszczącą 2 tys. wpisów oraz bufor pakietów o pojemności 768 kbitów.
• P: Jaką metodę przełączania wykorzystuje ten model?
  O: Wykorzystuje przetwarzanie store and forward, zapewniające niezawodne dostarczanie ramek.
• P: Jaki jest zakres temperatury pracy?
  O: Przełącznik działa w temperaturze od -10 do 60°C i może być przechowywany w temperaturze od -40 do 85°C.
• P: Czy urządzenie obsługuje zabezpieczenie przed odwrotną polaryzacją?
  O: Tak, urządzenie ma zabezpieczenie przed odwrotną polaryzacją na wejściu zasilania.
• P: Jaka jest wartość MTBF?
  O: Wartość MTBF wynosi do 7 492 000 godzin zgodnie ze standardami Telcordia i GB.
• P: Jaki jest stan produktu?
  O: Wszystkie urządzenia są fabrycznie nowe i oryginalne.
• P: Czy produkt jest dostępny w magazynie?
  O: Tak, ten model jest dostępny w magazynie i można go zamówić od ręki.
• P: Jak szybko realizujecie wysyłkę?
  O: Wysyłamy w ciągu 5 dni od potwierdzenia zamówienia.
• P: Z jakich partnerów logistycznych korzystacie?
  O: Korzystamy z popularnych przewoźników, takich jak DHL, FedEx i UPS.
• P: Jaka jest polityka zwrotów?
  O: Akceptujemy zwroty w ciągu 30 dni od dostawy.
