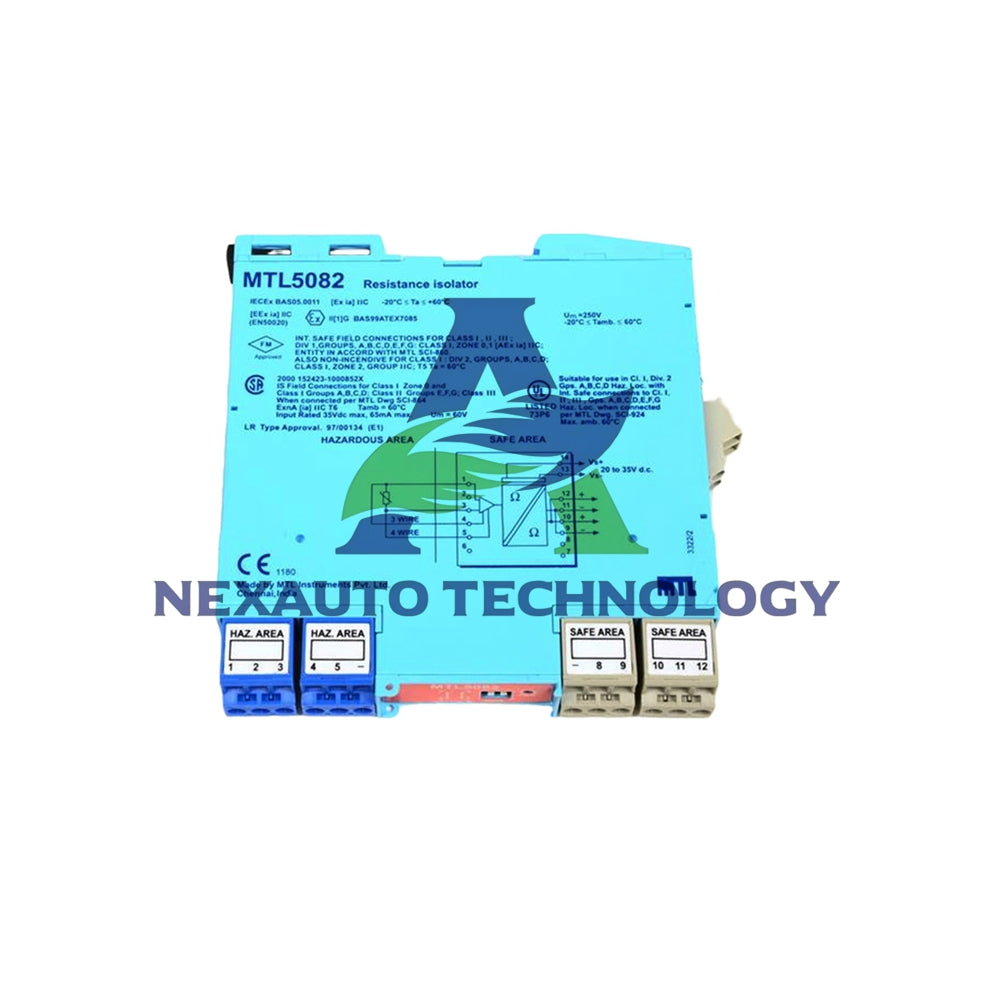

Moduł interfejsu RTD | MTL MTL5082

Moduł interfejsu RTD do stref zagrożonych MTL5082

Podstawowa funkcjonalność

Izoluje i przesyła sygnały RTD ze stref 0 z elastycznością 2/3/4-przewodową. Zaprojektowany dla czujników Pt100 z ochroną przed przerwaniem obwodu.

Specyfikacje techniczne

Kompatybilność RTD:
• Konfiguracje przewodów: 2/3/4-przewodowe (wybierane przełącznikiem)
• Zakres rezystancji: 10Ω do 400Ω
• Prąd wzbudzenia: nominalnie 200μA
• Reakcja na przerwę obwodu: podnosi do 420Ω

Wydajność:
• Dokładność: ±10mΩ/°C (0,01% przy 100Ω)
• Czas reakcji: <1s do 96% wartości końcowej
• Zakres wyjściowy: 10Ω-400Ω (źródło 100µA-5mA)

Zasilanie i bezpieczeństwo:
• Pobór mocy: 55mA przy 24V DC
• Izolacja: 250V AC
• Certyfikaty: Strefa 0/Div.1, IIC, T4, Grupa A
• Parametry bezpieczeństwa: Uo=6,6V, Io=27mA, Po=50mW

Cechy instalacyjne

• Przełączniki konfiguracyjne na górze
• Niezależne okablowanie stref bezpiecznych i zagrożonych
• Zielona dioda LED wskaźnika zasilania/statusu
• Montaż na szynie DIN

Funkcje zacisków

Strefa zagrożona:
1: RTD -ve | 3: RTD +ve | 4: 3-przewodowy -ve | 5: 4-przewodowy +ve

Strefa bezpieczna:
9/11: Wyjście -ve | 10/12: Wyjście +ve | 13/14: Zasilanie

Zastosowania przemysłowe

• Monitorowanie temperatury w petrochemii
• Walidacja procesów farmaceutycznych
• Systemy bezpieczeństwa temperatury pieców
• Monitorowanie zbiorników LNG
• Przetwarzanie wsadowe w atmosferze wybuchowej

Kluczowe zalety

• Brak konieczności konfiguracji - plug-and-play
• Obsługuje wszystkie typy okablowania RTD
• Automatyczne wykrywanie usterek (podniesienie do 420Ω)
• Spełnia normy EN50020 dla prostych urządzeń
• 1-sekundowa reakcja dla sterowania w czasie rzeczywistym

W zestawie

• Moduł MTL5082
• Klipsy do szyny DIN
• Szybki przewodnik startowy
